ОСОБЕННОСТИ ОБОРУДОВАНИЯ И РАСЧЕТА КВАРТИРНЫХ СИСТЕМ

Квартирными принято называть системы отопления, обслуживающие одну квартиру и имеющие отдельный генератор тепла. В качестве теплоносителя в таких системах применяется вода или воздух. В нашей стране получили распространение водяные системы с естественной циркуляцией.

Основной особенностью квартирных систем является то, что генератор тепла располагается на одном уровне с отопительными приборами, а иногда и выше. Разность естественных давлений, обеспечивающая циркуляцию воды, возникает в этих системах в основном за счет охлаждения воды в трубах. Она является величиной очень малой, и поэтому расчет квартирных систем отопления требует особой тщательности.

В настоящее время в качестве генератора тепла в системах квартирного отопления применяют малометражные чугунные котлы тина ВНИИСТО Мч, автоматические газовые водонагреватели типа АГВ, а также змеевики из гладких труб, заделываемые в кухонные плиты. Находят применение и другие виды водонагревателей, свариваемые из листовой стали.

Отопительными приборами могут являться радиаторы, конвекторы и гладкие трубы. В целях уменьшения радиуса действия системы нагревательные приборы могут устанавливаться у внутренних степ.

Как правило, такие системы делают двухтрубными с прокладкой горячих магистралей под потолком отапливаемых помещений, а обратных — над полом, если этому не мешают дверные проемы. Осуществляется прокладка обратных магистралей и под полом. Возможно применение проточных и однотрубных систем. Встречаются схемы теплопроводов с прокладкой обратных магистралей под потолком помещений, но такие системы требуют особо тщательных расчетов и в них не исключена возможность уменьшения и даже полного прекращения движения воды в некоторых циркуляционных кольцах. Прокладка обратных магистралей под потолком влечет за собой увеличение расхода труб.

Расширительный бак в системах квартирного отопления удобно делать проточным и устанавливать на главном стояке под потолком того помещения, где находится котел. Для контроля за уровнем воды в баке последний снабжают водомерной трубкой. Переливная труба служит и для удаления воздуха из системы. Полезную емкость расширительного бака в литрах определяют по выражению


К недостаткам систем квартирного отопления следует отнести необходимость непрерывной топки котла, применение для магистралей труб относительно больших диаметров и малую теплоемкость систем 1,1, что приводит к быстрому снижению температуры воздуха в помещениях при прекращении работы котла в ночное время.


Расположение условного уровня нагрева воды в котле принимается на 150 мм выше уровня колосниковой решетки.

Параметры теплоносителя в квартирных системах отопления принимают следующими: ?Г=90°С, t0 = 70 °С.

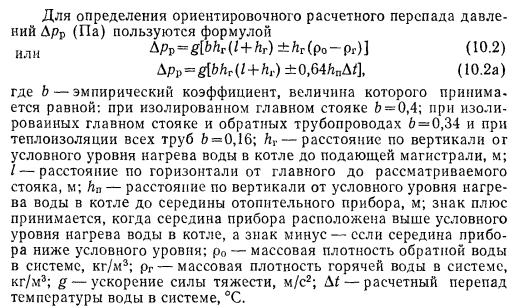

Первый член правой части формулы (10.2) дает ориентировочную величину разности давлений, вызванной остыванием воды в трубах, а второй — остыванием воды в отопительных приборах.

После определения для каждого циркуляционного кольца значения Дрр по формуле (4.9) находят удельное падение давления R для этих же колец, по которому и определяют наиболее невыгодное циркуляционное кольцо и с него начинают расчет теплопроводов.

В системах квартирного отопления часто наиболее невыгодным циркуляционным кольцом, т. е. кольцом, для которого R является наименьшим, оказывается кольцо отопительного прибора, расположенного ближе к котлу. К этому прибору путь воды короче, выстывание ее в теплопроводах меньше и соответственно меньшей получается действующая разность давлений.

При проведении гидравлического расчета теплопроводов потери давления в местных сопротивлениях следует учитывать по возможности точнее.

Для определения потерь тепла теплопроводами, температуры и плотности воды на отдельных участках необходимо выполнить тепловой расчет теплопроводов системы, который проводится методом, использованным в примере 8.1 (см. также § 8.5).

Найденные в результате теплового расчета данные о температуре воды на всех участках дают возможность подсчитать фактическую величину действующей разности естественных давлений для каждого циркуляционного кольца. Если отклонение действующей разности давлений от расчетных потерь давления в кольце (полученных, исходя из ориентировочного расчета давления) находится в пределах от 0 до +15 %, то гидравлический расчет не корректируют и оставляют диаметры труб такими, какие были получены при предварительном расчете. При отклонениях, выходящих за указанные пределы, гидравлический расчет теплопроводов корректируется изменением диаметров на некоторых участках. Корректирование теплового расчета не производится.

На основании выявленных выделений тепла трубами по отдельным помещениям и фактической температуры воды, поступающей в отопительные приборы, производят подбор требуемой греющей площади отопительных приборов методами, изложенными в гл. 8. Тепло, выделяемое трубами в помещение, должно быть полностью учтено при подборе отопительных приборов.

Потребная поверхность нагрева котлов определяется по тепловой нагрузке, учитывающей все потери тепла.

Некоторые особенности расчета квартирной системы отопления рассмотрены более подробно в приведенном ниже примере.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
