ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СИСТЕМ ОТОПЛЕНИЯ С ГРЕЮЩИМИ ПАНЕЛЯМИ

Бетонные греющие панели могут применяться в любых системах отопления при искусственной циркуляции теплоносителя. Если количество стояков в одной ветке системы не превышает 7, следует применять тупиковую схему, при большем количестве — попутную. В общественных зданиях, где устанавливают подоконные или плинтусные панели, применяют горизонтальные схемы. При применении в панелях змеевиковых нагревательных элементов подача теплоносителя рекомендуется снизу для лучшего удаления воздуха, особенно при потолочно-напольном отоплении.

Для улучшения эксплуатационного регулирования панельных систем отопления следует предусматривать самостоятельные ветки по главному и дворовому фасадам здания. Это позволит изменять теплоотдачу панелей в помещениях в зависимости от направления ветра без увеличения общего расхода тепла в системе.

Количество типоразмеров панелей или нагревательных элементов, замоноличиваемых в строительные конструкции, должно быть минимальным (не более 4—5 на здание). Желательно применять типовые панели или нагревательные элементы, производство которых уже освоено монтажными или строительными организациями. Теплотехнические характеристики и конструктивные размеры типовых панелей приводятся в справочной литературе. Для уменьшения типоразмеров панелей в помещениях с большими теплопотерями (угловые помещения) можно дополнительно к панелям устанавливать радиаторы.

При установлении типов панелей и их подборе допускается расхождение между теплопотерями помещений и расчетной теплоотдачей панелей в пределах от —5 до + 10 %.

На подающей и обратной магистралях панельных систем отопления следует предусматривать установку грязевика, скорость воды в его поперечном сечении должна быть не более 0,03 м/с.

Гидравлический расчет теплопроводов в системах панельно-лучистого отопления может производиться любыми способами. Наиболее желательно применение при расчетах неравных перепадов, температуры теплоносителя но стоякам. Коэффициент местного сопротивления панелей подсчитывают так же, как и для теплопроводов.

При конструировании и подборе панелей для двухтрубных систем отопления температура теплоносителя на входе в панели, расположенные па различных этажах, принимается одинаковой. Для определения средней температуры теплоносителя, поступающего в,: панели однотрубных систем, рекомендуется пользоваться формулой, достаточно точной для практических целей:


Ниже приводится пример расчета одного из стояков системы панельного отопления.

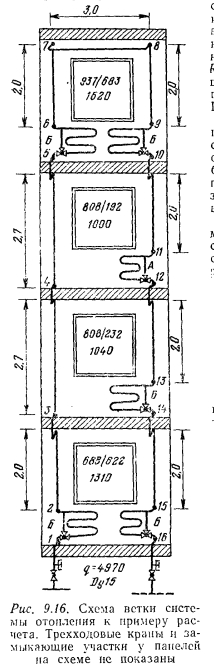

Пример. Произвести расчет и подбор греющих панелей для стояка, представленного па рис. 9.16. Все теплопроводы и змеепики панелей замополичиваются в стеновые панели. Сопротивление теплопередаче стены за панелью Лзаи=1,7 м2 К/Вт. Сопротивление теплопередаче стеновой панели здания Ra=l м2 К/Вт. Диаметр труб стояков и греющих элементов Эу15, Величины теплопотерь помещений каждого этажа даны на рис. 9.17. Параметры теплоносителя 115...70°С.

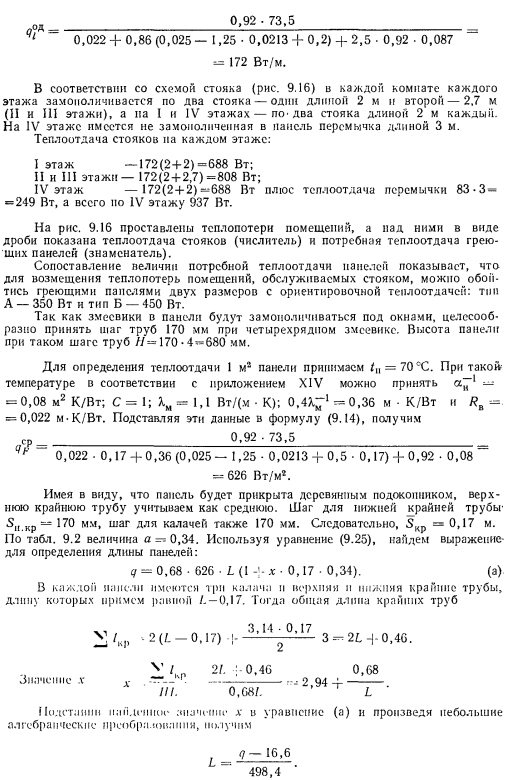

Решение. Поставленную задачу решаем при перепаде температуры теплоносителя в стояке 115—70=45 °С. Вначале произведем ориентировочный расчет для возможности подбора греющих элементов, а затем выполним полный тепловой расчет стояка, который позволит уточнить поступление тепла в обогреваемые помещения.

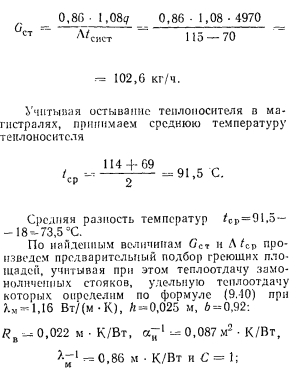

Для предварительного расчета определяем массу теплоносителя, проходящего по стояку, с учетом дополнительных потерь тепла тыльной стороной панелей и замополичеимых стояков, равных 8 %. При таких условиях




Определение теплоотдачи греющих панелей, устанавливаемых под окнами, и одиночных труб производилось при средней температуре теплоносителя. Уточним теплоотдачу этих элементов по действительным температурам теплопосителя, входящего в каждый из элементов, для чего произведем тепловой расчет стояка, учитывая требуемые величины теплоотдачи каждого из элементов.

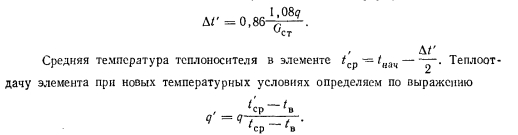

Для подсчета действительной теплоотдачи каждого из элементов стояка используем величины, полученные при предварительном расчете с введением поправок в соответствии с фактической разностью top — tn. Падение температуры в греющем элементе стояка или панели будем находить по формуле

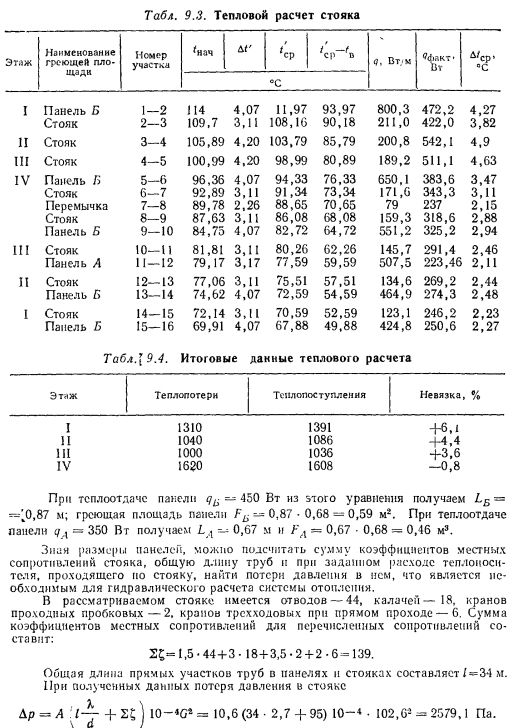

Проведенный при таких условиях тепловой расчет стояка помещен в табл. 9.3. Результаты подсчета (табл. 9.4) показывают, что соотношения тепло- поступлений в помещения от греющих площадей с теплопотерями находятся в допустимых пределах. Если же при расчетах отклонения получаются больше допустимых, следует вносить необходимые коррективы.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
