ПЛОЩАДЬ И ТЕМПЕРАТУРА ГРЕЮЩИХ ПАНЕЛЕЙ. ТЕПЛОНОСИТЕЛИ

Размеры греющей поверхности панели, средняя температура этой поверхности tn и размещение панели взаимосвязаны.

Действующие нормативы, основанные на требованиях гигиенистов и физиологов, рекомендуют следующие температуры поверхности панелей: при расположении их в зоне до 1 м над уровнем пола в жилых и общественных зданиях — 95 °С, в детских садах и больницах — 85 °С; в стенах и перегородках выше 1 м от уровня пола — 45 °С; в потолке помещений, имеющих высоту 2,5...2,8 м,— 28 °С; 2.9...3 м — 30 °С; 3,1...3,4 м — 33 °С; в полу жилых зданий и детских учреждениях — 24 °С; плавательных бассейнах — 31 °С.

В коммунальных и зрелищных предприятиях, гимнастических залах, ресторанах, столовых, вокзалах и производственных помещениях для панелей, устанавливаемых на высоте до 1 м над уровнем пола, разрешается иметь среднюю температуру их поверхности при расчетных условиях до 150 °С.

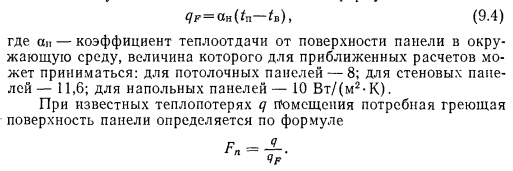

Ориентируясь на приведенные значения максимально допустимой температуры поверхности панелей, можно приближенно «определить величину теплоотдачи 1 м2 панели по формуле


Окончательные размеры греющей поверхности панели и ее действительная теплоотдача определяются после теплового расчета и выявления конструктивных элементов панели.

В помещениях с большой площадью остекления в целях уменьшения радиационного охлаждения людей и нейтрализации холодных токов воздуха от окоп рекомендуется размещать панели под Окнами или в полу у наружных стен. Хороший эффект в этом случае может дать расположение панелей в простенках между остекленными поверхностями.

Теплоносителем для бетонных панелей могут быть вода, пар, воздух. Наиболее распространенным теплоносителем является вода, при которой разогрев панелей при первоначальном запуске системы происходит постепенно, чем исключается возможность появления трещин в бетоне. Горячая вода лучше обеспечивает центральное регулирование теплоотдачи панелей.

Пар для обогрева панелей применяется редко. Регулирование теплоотдачи панелей при паре возможно только пропусками.

Использование воздуха как теплоносителя в системах панельного отопления встречает пока затруднения из-за необходимости устройства большого количества каналов и точного распределения по ним определенных количеств, воздуха.

Расчетная температура горячей воды, поступающей в панели, принимается в пределах от 95 до 105 °С. Температура охлажденной воды 70 С. Возможно применение воды более низкой температуры при напольных и потолочных панелях. Напольные панели могут обогреваться обратной водой системы отопления с понижением ее температуры в панелях па 5...10°С. Это можно осуществлять в тех случаях, когда напольные панели устанавливаются, например, в вестибюлях зданий. Не исключается использование геотермальных вод при их наличии.

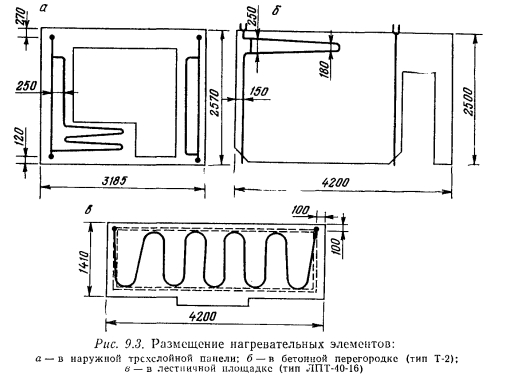

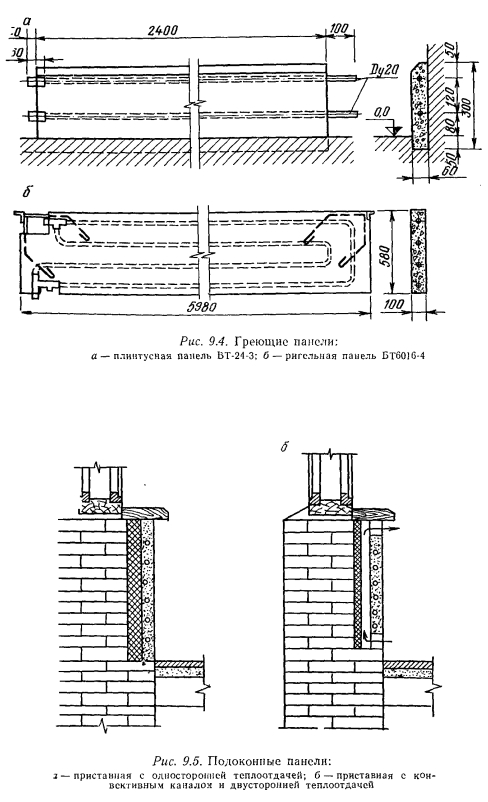

Панельно-лучистое отопление дает возможность совмещать нагревательные приборы со строительными конструкциями. При этом повышается степень индустриальной готовности, снижаются металлоемкость и трудовые затраты на монтаж систем отопления. Такие панели называют совмещенными. Змеевики или регистры совмещенных панелей могут размещаться во внутренних или наружных стенах зданий полносборного строительства, в несущих плитах перекрытий и лестничных площадок. Эти виды панелей представлены на рис. 9.3 и 9.4.


Применяются приставные панели. Они устанавливаются вплотную к строительным конструкциям или в специальных вырезах конструкций. Панели могут устанавливаться около конструкций с оставлением зазора, являющегося каналом для циркуляции воздуха (так называемый конвективный канал), благодаря чему увеличивается съем тепла с поверхности панели (рпс. 9.5).

Панели изготавливаются из бетона марки 20—25 МПа с заполнителем щебень крупностью до 20 мм. Состав бетона рекомендуется 1 : 1,6: 4,8 с водоцементным фактором 0,7. Массовая плотность бетона 2200...2,500 кг/м3. Приставные панели изготавливаются в формах с уплотнением бетона вибрированием.


В практике строительства систем панельного отопления в СССР наибольшее распространение получили нагревательные элементы панелей из водогазопроводных (ГОСТ 3262—75) или электросварных (ГОСТ 10704—76) труб. При технико-экономическом обосновании могут использоваться бесшовные трубы (ГОСТ 8734—75). Диаметры труб обосновываются расчетом с учетом располагаемого давления, могут применяться трубы диаметром от 10 до 20 мм условного прохода. Форма закладного элемента предпочитается змеевиковая. Допускаются регистры. Сварные трубы должны размещаться таким образом, чтобы шов был обращен в помещении. Применять трубы малых диаметров следует при высококачественной очистке воды.


Уклон нагревательных элементов должен быть не менее 0,005. Расстояние между трубами (шаг труб) определяют расчетом: рекомендуется применять шаг труб в пределах от 80 до 250 мм.

Размер греющей части панели определяется расчетным путем. Толщину приставных панелей принимают равной наружному диаметру трубы плюс 15...20 мм. При расположении панелей в перегородках их толщину принимают равной толщине перегородки. Расстояние от оси труб до граней панели должно быть не менее 50 мм.

До закладки в бетон нагревательные элементы для лучшего контакта с бетоном должны быть обезжирены и испытаны гидравлическим давлением, после чего концы труб нужно закрывать пробками. Для обеспечения уклонов и формы нагревательного элемента к нему приваривают планки жесткости, являющиеся одновременно и фиксаторами заглубления элемента в массив бетона.

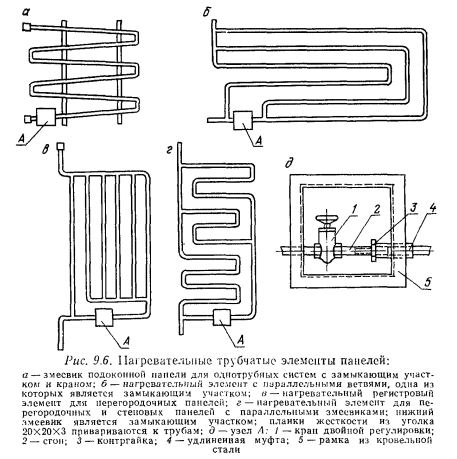

Некоторые из возможных вариантов закладных трубчатых элементов показаны на рис. 9.6.

Стыкование закладных элементов производят при помощи надвижных муфт из труб большего диаметра, привариваемых к наружной поверхности присоединяемых труб.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
