ПОДБОР ВОДОСТРУЙНЫХ ЭЛЕВАТОРОВ

При подборе водоструйных элеваторов находят коэффициент смешения и, показывающий отношение массы подмешиваемой (обратной) воды к массе высокотемпературной воды, поступающей в элеватор. Значение коэффициента смешения определяют из теплового баланса смешивающихся частей воды и выражают отношением разности температур:

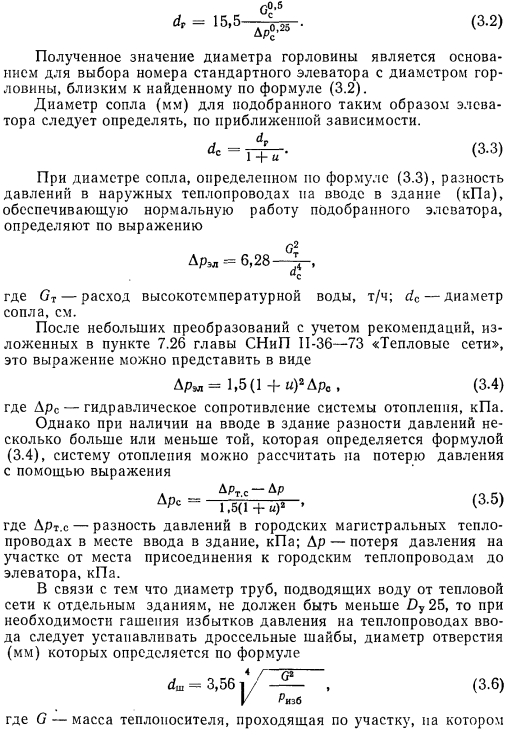

Подбор элеватора начинают с определения диаметра горловины: если массу воды Gc, циркулирующую по системе отопления, выразить в т/ч, а потерю давления в системе Арс при пропуске этого расхода — в кПа, то диаметр горловины элеватора dT в мм находится по формуле


Шайбу с диаметром отверстия менее 4 мм устанавливать не рекомендуется.


Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
