ПОСТРОЕНИЕ ГРАФИКОВ ПАДЕНИЯ ДАВЛЕНИЯ В МАГИСТРАЛЬНЫХ ТЕПЛОПРОВОДАХ И СТОЯКАХ СИСТЕМЫ ОТОПЛЕНИЯ

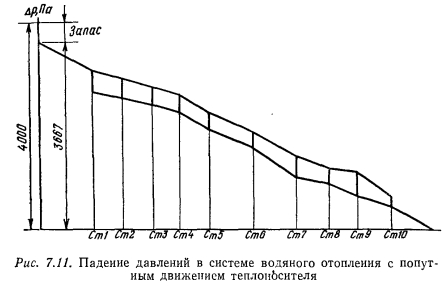

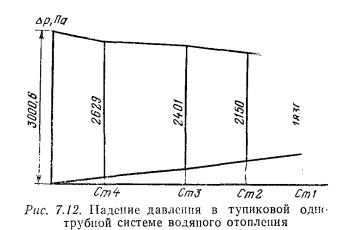

Все изменения давления в теплопроводах системы отопления, особенно в магистральных теплопроводах, могут быть наглядно показаны в виде графиков, представленных на рис. 7.11 для системы с попутным движением теплоносителя и на рис. 7.12 — для ветки системы с тупиковым движением теплоносителя, расчет которой приведен в табл. 7.9.


Для построения графиков по оси абсцисс следует откладывать длины участков магистралей с указанием мест присоединения стояков, а на оси ординат — падение давления на участках. Находя на координатном поле соответствующие точки и соединяя их прямыми линиями, получаем график падения давления в магистралях. Отрезки ординат между линиями давления в подающих и обратных магистралях показывают располагаемую разность давлений для расчета соответствующих стояков.

Установка дроссельных шайб на стояках позволяет погашатг избыточную разность давлений, и это тоже может быть отражен на графиках.

По построенным графикам падения давления в магистральным теплопроводах тупиковых систем можно судить о правильности расчета системы отопления, который в целях обеспечения гидравлической устойчивости системы должен быть произведен таким образом, чтобы потеря располагаемой разности давлении в стояка; составляла не менее 70 % от общей потери давления в циркуляционном кольце. График падения давления в системе отопления рассчитанной в соответствии с этими требованиями, показан на рис. 7.11.


Линии падения давления в подающей и обратной магистрали; двухтрубной системы водяного отопления с попутным движением теплоносителя при идеальном расчете должны быть параллельны Непаралельность их на отдельных участках свидетельствует ( резко разнящихся нагрузках соседних стояков или о невозможное™ достичь равномерного падения давления вследствие недостаточной разнообразия по диаметрам сортамента выпускаемых труб величина располагаемой разности давлений для отдельных стояков может быть погашена при расчете самих стояков. Пересечение линий давления указывает на то, что в обратной магистрали давление выше, чем в подающей, и теплоноситель будет двигаться в обратном направлении, т. е. произойдет опрокидывание циркуляции в тех стояках, которые попадут в зону, где давление в обрат нон магистрали больше давления в горячей магистрали.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
