ПРИМЕР ГИДРАВЛИЧЕСКОГО РАСЧЕТА ТРУБОПРОВОДОВ СИСТЕМЫ ПАРОВОГО ОТОПЛЕНИЯ ВЫСОКОГО ДАВЛЕНИЯ

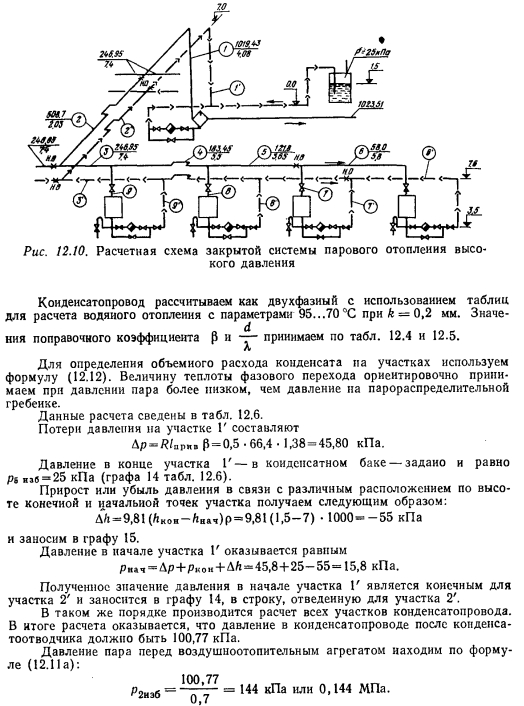

В качестве примера произведем расчет паро- и конденсатопроводов одной из веток системы отопления высокого давления, изображенной на рис. 12.10.

Отопительными приборами в этой системе. являются воздушно-отопительные агрегаты АПВС производительностью но 58 кВт каждый. Конденсатопроводы системы проложены по колоннам па высоте 7 м от пола. Пар поступает из распределительной гребенки смежного цеха по паропроводу, проложенному в канале и изолированному. Конденсатный бак закрытый. Он установлен в соседнем цехе таким образом, чтобы верхний уровень конденсата в баке был на 1,5 м выше подходящего к нему конденсатопровода. Давление пара вторичного вскипания в баке р5 пзо = 25 кПа.

Требуется определить диаметры паро- и конденсатопроводов при давлении на парораспределительной гребенке р = 0,3 МПа.

Поскольку давление пара перед отопительными приборами не задано, то расчет начинаем с конденсатопроводов.

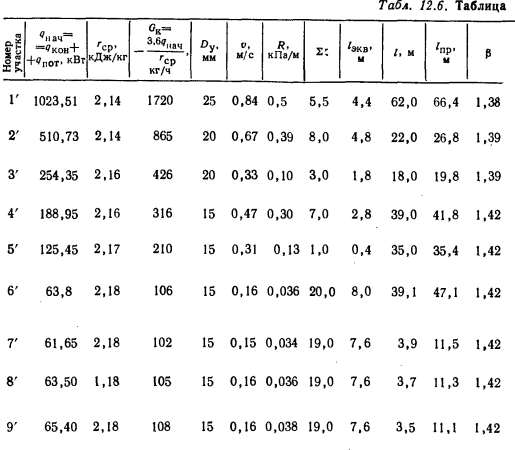

Для выявления нагрузок на отдельных участках конденсатопроводов ориентировочно принимаем, что на участке 6 потери тепла будут составлять 10 % от транспортируемого по участку количества тепла, на участках 5, 4 и 3 — 3 %, а на покрытых тепловой изоляцией участках 1 и 2—2%, но с сохранением 80% этого тепла изоляцией. Потери тепла на каждом участке определяем, исходя из того количества тепла, которое должно быть доставлено в конец участка. Потери тепла (кВт) показаны на рис. 12.10 у номера каждого участка в знаменателе, в числителе приведено количество тепла (кВт), доставляемое в конец каждого участка.


Из расчета основного конденсатопровода получаем величины давлений в начале каждого из ответвлений, обозначенных участками 7, 8, 9.

Расходы на этих участках складываются из тепловой нагрузки отопительного агрегата и потерь тепла на участке паропровода перед ответвлением, так как конденсат, образовавшийся вследствие потерь тепла этим участком, должен отводиться из паропровода в ближайшее ответвление.

В результате определения потерь давления в ответвлениях находится величина давления перед каждым отопительным прибором, так же как и для участка 6. Эти данные проставляются в графе 17 расчетной таблицы.

Определив давление рг изб, которое должно быть перед последним отопительным агрегатом, узнаем располагаемый перепад давления для расчета паропровода, выражающийся величиной


Ход расчета паропровода определяется последовательностью расположения граф табл. 12.7, являющейся формой бланка для расчета паропроводов высокого давления.

Из графы 4 табл. 12.7 видно, что расчетный расход пара на участке складывается из транзитного расхода и половины расхода пара, теплота фазового перехода которого идет на возмещение теплопотерь.

Располагаемый перепад давления для расчета паропровода распределяется по участкам пропорционально их длине (графа 6).

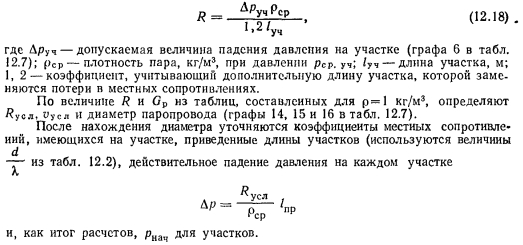

В соответствии с полученными величинами допустимого падения давления устанавливается давление в узловых точках и средняя величина давления на участке, по которой определяют рср и гСр, необходимые для вычисления массового расхода пара и ориентировочной величины удельного падения давления (Па/м) (графа 13):


Используя формулу (12.5), находим действительные скорости движения пара на участках и значения их заносим в графу 23 табл. 12.7.

В соответствии с проведенным расчетом действительные потери давления пара на пути от парораспределительной гребенки до последнего отопительного агрегата для нашего примера составляют 145 кПа.


Тепло, выделяемое трубопроводами в отапливаемых помещениях, должно учитываться при определении потребных греющих площадей отопительных приборов.

Произведем подбор конденсатоотводчика, который следует установить за последним воздушно-отопительным агрегатом рассчитанной ветки паропровода.


Рассмотренный пример расчета паро- и конденсатопроводов одной из веток системы отопления высокого давления цеха является, по сути дела, примером расчета системы теплоснабжения калориферов, нагревающих воздух в агрегатах АПВС. Аналогично рассчитываются системы теплоснабжения калориферов, устанавливаемых в приточных камерах систем вентиляции при теплоносителе «пар высокого давления». При паре низкого давления или горячей воде расчет систем теплоснабжения калориферов приточной вентиляции проводится так же, как и расчет паро- и конденсатопроводов систем парового отопления низкого давления или теплопроводов водяного отопления, теплоносителем в котором является высокотемпературная вода.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
