ПРИМЕРЫ ОПРЕДЕЛЕНИЯ ПОТРЕБНОЙ ГРЕЮЩЕЙ ПЛОЩАДИ ОТОПИТЕЛЬНЫХ ПРИБОРОВ

Пример 1. Произвести расчет отопительных приборов стояка 5 двухтрубной системы отопления с верхней разводкой и естественной циркуляцией (см. рис. 5.8). Параметры теплоносителя 95...70°С, температура воздуха в помещении f» = 18°C, температура наружного воздуха наиболее холодной пятидневки н= — 25 °С.

Решение. Так как циркуляция теплоносителя в системе отопления естественная, то для правильного определения теплового потока, поступающего от труб н отопительных приборов в помещения, необходимо определить действительную температуру теплоносителя в стояках при открытой их прокладке и температуру его при поступлении в отопительные приборы.

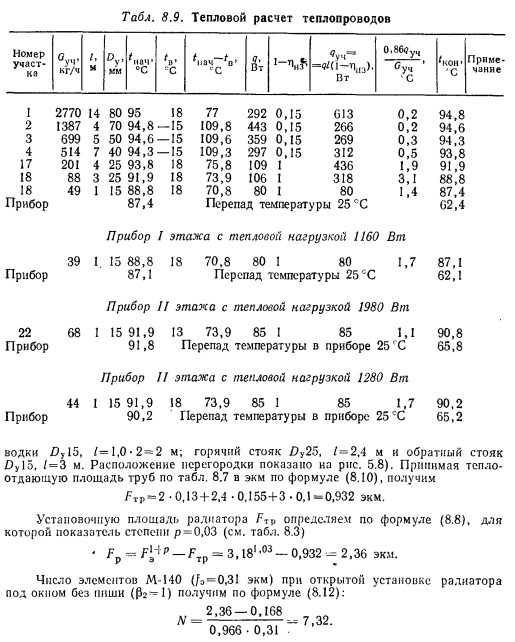

Главный стояк и теплопроводы, проходящие по чердаку, покрыты изоляцией, имеющей коэффициент эффективности 85 %. Температуру на чердаке для расчетных условий принимаем t4Л= —15 °С. Расход теплоносителя на участках, диаметр и длину теплопроводов получаем из табл. 5.2. Теплоотдачу не изолированных вертикальных и горизонтальных труб принимаем по приложению XII. Тепловой расчет теплопроводов проводим по методике, изложенной в § 8.5, а данные расчета заносим в табл. 8.9.

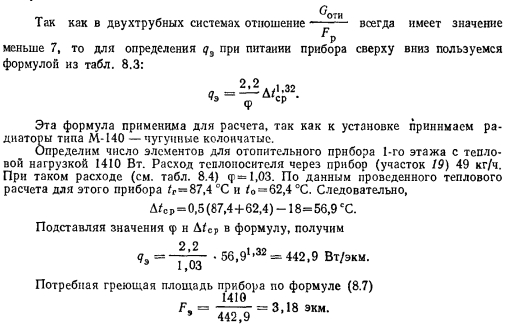

Так как в двухтрубных системах отношение всегда имеет значение меньше 7, то для определения q3 при питании прибора сверху вниз пользуемся формулой из табл. 8.3:



К установке принимаем 8 элементов, так как при расчете по этой формуле следует принимать ближайшее большее число элементов.

Определение количества элементов радиатора М-140 для других приборов, получающих тепло от стояка 5, сводим в табл. 8.10, в которой помещен и проведенный выше расчет.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
