РАСХОД ТЕПЛА НА НАГРЕВАНИЕ ИНФИЛЬТРУЮЩЕГОСЯ ВОЗДУХА

В современных жилых зданиях из каждой жилой комнаты должно удаляться по 3 м3 воздуха на 1 м2 се площади. Удаляемый естественной вытяжной вентиляцией воздух возмещается поступлением холодного наружного воздуха в основном через неплотности оконных притворов и балконных дверей, а в панельных зданиях — еще и через стыковые соединения панелей.

Кроме естественного давления, возникающего вследствие разности плотностей теплового внутреннего и холодного наружного воздуха, проникновению холодного воздуха в помещения способствует переход у стен здания динамического давления ветра в статическое.

Для предупреждения охлаждения помещений поступающим через неплотности заполнений световых проемов и стыков панелей наружным воздухом предусматривают подачу в помещения дополнительного количества тепла, обеспечивающего подогрев инфильтрующегося воздуха до требуемой температуры помещений.

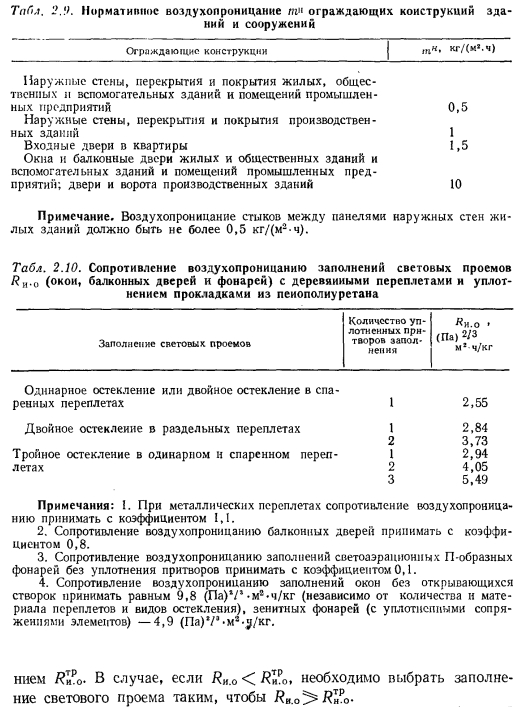

В целях ограничения количества инфильтрующегося в помещения воздуха установлены нормативные величины воздухопроницания тн (табл. 2.9), с помощью которых определяются допустимые сопротивления воздухопроницанию огражденных конструкций.

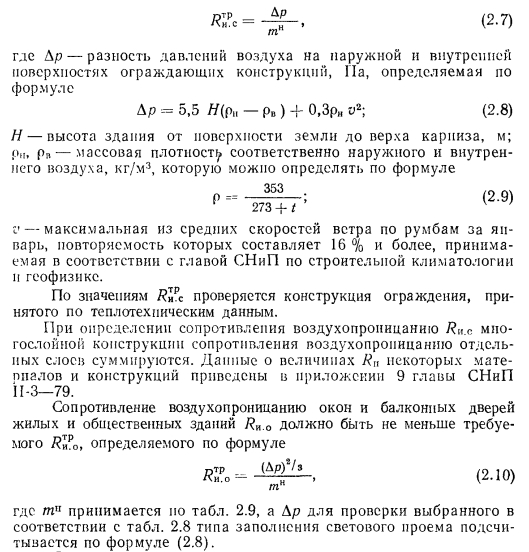

Сопротивление воздухопроницанию ограждающих конструкций (кроме заполнений световых проемов) должно быть не менее требуемого RlPс (Па м2 ч/кг), определяемого по формуле


Сопротивление воздухопроницанию принятого, исходя из расчетной разности температур (табл. 2.7), типа заполнения светового проема, которое дано в табл. 2.10, сопоставляется с найденным значениями

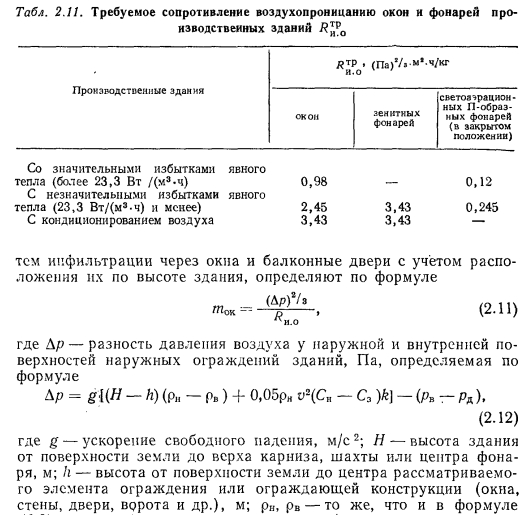

Конструкция заполнений световых проемов окон и фонарей производственных зданий подбирается в соответствии с требуемым сопротивлением воздухопроницанию, приведенным в табл. 2.11.

Массу воздуха ток (кг/(м2-ч), поступающего в помещения жилых, общественных и вспомогательных зданий предприятий путем инфильтрации через окна и балконные двери с учётом расположения их по высоте здания, определяют по формуле

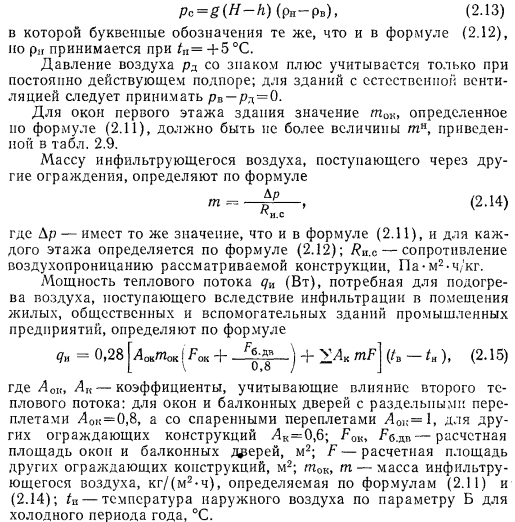

При вычислении Ар для жилых и общественных зданий с естественной вытяжной вентиляцией следует учитывать потерю давления в вентиляционных системах рс (со знаком минус), определяемую по формуле


Расход тепла на подогреве инфильтрующегося воздуха, найденный по формуле (2.15), вызывается действием теплового и ветрового давлений.

Причиной инфильтрации может явиться и состояние дебаланса в помещении между нормируемыми величинами воздухообмена по притоку и вытяжке.

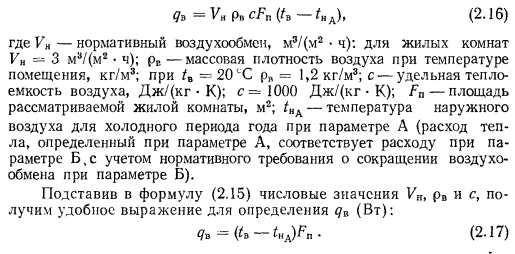

В жилых зданиях воздух, удаляемый вытяжной вентиляцией из жилых комнат, восполняется наружным воздухом, инфильтрующимся через неплотности ограждающих конструкций. Мощность теплового потока qb, потребная для нагревания инфильтрующегося воздуха, может быть определена по выражению


В качестве расчетных добавочных потерь тепла на подогрев инфильтрующегося воздуха следует принимать большее из значений, получаемых по формулам (2.15) или (2.17).

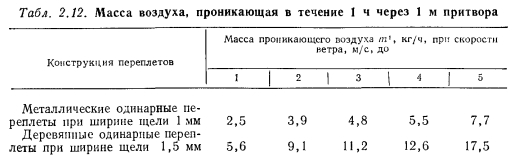

В промышленных зданиях поступление инфильтругощегося воздуха происходит в основном через щели притворов окон, фонарей и ворот и зависит от длины и ширины щелей притворов, скорости ветра и разности плотностей наружного и внутреннего воздуха. Интенсивность инфильтрации иллюстрируется табл. 2.12, в которой приведено количество воздуха, проникающего в течение 1 ч через 1 м притвора.

В промышленных зданиях, не разделенных перегородками на отдельные помещения, инфильтрация воздуха учитывается только для проемов, расположенных с наветренной стороны.

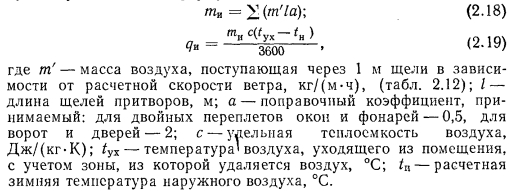

Масса воздуха ти (кг/ч), поступающая через щели притворов, и тепловой поток qm (Вт), необходимый для нагревания воздуха, определяются по формулам:



При отсутствии необходимых данных для расчета массы инфильтрующегося воздуха в промышленных зданиях добавочные потери тепла на подогрев этого воздуха следует учитывать в размере 30 % от основных потерь тепла зданием или отдельными помещениями.

Подсчитанные для каждого помещения расходы тепла па нагревание инфильтрующегося воздуха должны добавляться к тепло- потерям этих помещений.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
