СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ НАРУЖНЫХ ОГРАЖДЕНИЙ

Для расчета теплопотерь необходимо иметь данные о конструкциях ограждений и их теплозащитных качествах.

Величиной, характеризующей теплозащитные качества ограждения, является сопротивление теплопередаче ограждения R0, которое показывает падение температуры в градусах при прохождении через 1 м2 ограждения теплового потока мощностью в 1 Вт. Сопротивление теплопередаче имеет обозначение К/(Вт/м2), которое обычно записывается так: К-м2/Вт.

Для стандартных конструкций величины сопротивления теплопередаче известны, и значения их помещаются в соответствующих справочных пособиях, а для нестандартных или новых конструкций величины сопротивления теплопередаче необходимо определять.

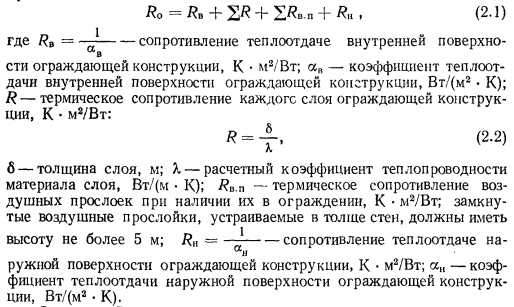

Общее сопротивление теплопередаче многослойной конструкции ограждения с последовательно расположенными однородными слоями, выраженное в К-м2/Вт, является суммой сопротивлений теплопередаче отдельных конструктивных слоев в направлении, перпендикулярном к тепловому потоку; и определяется по формуле



Если материал ограждающей конструкции неоднороден как в перпендикулярном, так н в параллельном тепловому потоку направлении, термическое сопротивление такого ограждения определяют следующим путем:

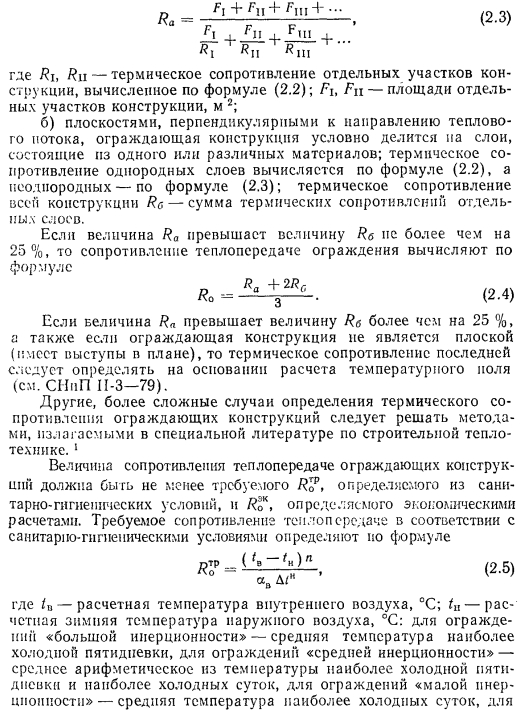

а) плоскостями, параллельными направлению теплового потока, ограждающая конструкция условно делится на характерные в теплотехническом отношении участки, состоящие из одного или нескольких слоев; термическое сопротивление ограждающей конструкции вычисляется по формуле

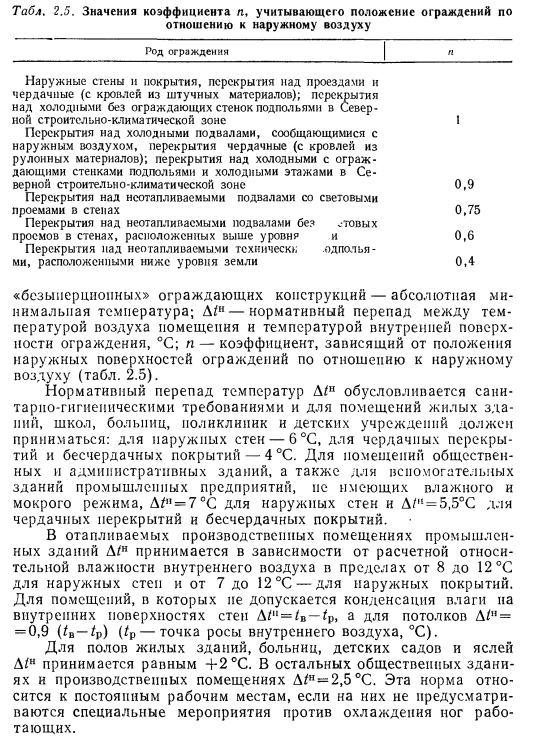

Для полов жилых зданий, больниц, детских садов и яслей Дн принимается равным +2°С. В остальных общественных зданиях и производственных помещениях ДН = 2,5°С. Эта норма относится к постоянным рабочим местам, если на них не предусматриваются специальные мероприятия против охлаждения ног работающих.

Для внутренних ограждений требуемое сопротивление теплопередаче определяется только для случаев, когда разность температур по обе стороны ограждения более 10 °С.

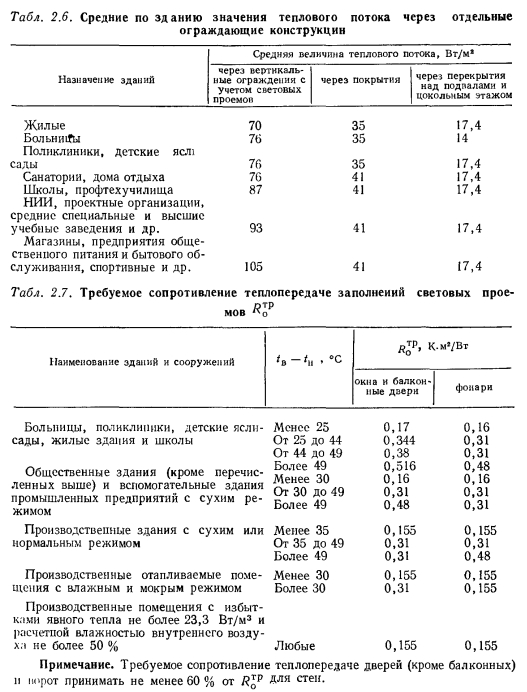

Знаменатель в формуле (2.5) определяет мощность теплового потока через 1 м2 ограждающей конструкции. Для зданий различного назначения средняя мощность теплового потока через различные ограждения не должна превышать величин, приведенных в табл. 2.6.


Кроме стен, потолков и полов, нормируется также сопротивление теплопередаче заполнений световых проемов (окон, балконных дверей, фонарей) в зависимости от разности расчетных температур внутреннего и наружного воздуха (табл. 2.7). Данные о сопротивлении теплопередаче применяемых в строительстве заполнений световых проемов приведены в табл. 2.8.

Формула (2.5) предназначается для определения допустимого минимального сопротивления ограждающих конструкций. Величину Rlp, определяемую по этой формуле, можно применять для расчета потерь тепла и в тех случаях, когда отсутствуют данные о конструкциях ограждений.

Теплотехнические расчеты, связанные с вопросами конденсации влаги на внутренних поверхностях ограждений и в толще их, а также вопросы защиты зданий от перегрева в летний период в южных районах страны и вопросы поверхности полов следует при необходимости решать методами, подробно излагаемыми в курсе «Строительная теплофизика», и пользуясь соответствующими разделами главы СНиП II-3—79.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
