ТРУБОПРОВОДЫ И ЗАПОРНО-РЕГУЛИРОВОЧНАЯ АРМАТУРА СИСТЕМ ОТОПЛЕНИЯ

Для доставки теплоносителя от районной котельной или теплового центра здания к отопительным приборам применяют стальные трубы и стальные или из ковкого чугуна соединительные части (фитинги). Для возможности выключения отдельных участков теплопроводов или для изменения расхода теплоносителя по ним устанавливают запорно-регулировочную арматуру.


Трубы, соединительные части и арматуру изготавливают разных диаметров и обозначают так называемыми условными проходами, которые указывают номинальный (но не фактический) внутренний диаметр. В соответствии с ГОСТ 355—67 условный проход обозначают буквами Dy с добавлением размера условного прохода в миллиметрах (например, Dy20, Dy32).

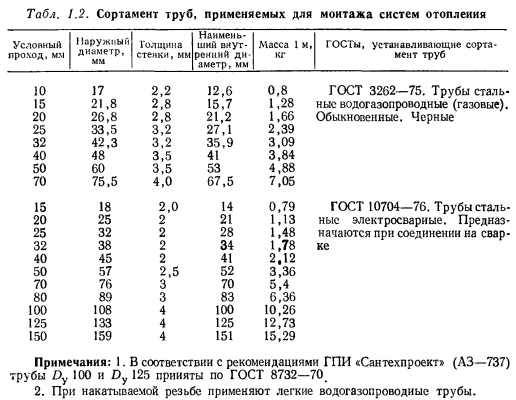

Для монтажа систем отопления применяют стальные водогазопроводные (газовые) черные трубы легкие или обыкновенные с условными проходами от 15 до 50 мм (ГОСТ 3262—75) и стальные электросварные трубы с наружными диаметрами от 15 до 150 мм (ГОСТ 10704—76). Сортамент этих труб приведен в табл. 1.2.

Стальные водогазопроводные обыкновенные трубы по ГОСТ 3262—75, имеющие значительную толщину стенки, предназначаются для соединения их на резьбе с помощью фитингов из ковкого чугуна, последние позволяют создавать прямые и разветвленные соединения при различных комбинациях диаметров.

Для получения прочных и плотных соединений труб применяют специальную трубную цилиндрическую резьбу (ГОСТ 6357—73), плотность соединений которой при температуре теплоносителя до 105 °С достигается наличием сбега в конце резьбы и намоткой на резьбу льняного волокна (пропитанного свинцовым суриком, замешанным на натуральной олифе) перед навертыванием соединительной части или ленты из фторопластового уплотнительного материала (ФУМ).

Для осуществления монтажа труб, а при необходимости и демонтажа в определенных местах необходимо устанавливать разъемные соединения, называемые сгонами. При этом одна из соединяемых труб должна иметь резьбу 3 такой длины, чтобы на нее можно было навернуть контргайку 4 (рис. 1.13) и муфту 2. После стыкования труб муфта 2 сгоняется с длинной резьбы на короткую резьбу 1 присоединяемой трубы. Для обеспечения плотности соединения около муфты 2 со стороны длинной резьбы наматывается жгут из льняного волокна, который затем прижимается контргайкой..


Разъем соединения производится в обратном порядке.

В целях удешевления строительства и экономии металла с 1965 г. взамен обыкновенных стальных водогазопроводных труб с условными проходами от 15 до 70 мм начали применять стальные водогазопроводные тонкостенные черные трубы с Dy от 15 до 50 мм (но ГОСТ 3262—75) и стальные электросварные тонкостенные черные трубы с Dy от 50 до 150 мм (по ГОСТ 10704—76). Применение тонкостенных электросварных труб с Dy от 15 до 50 мм вместо обычных водогазопроводпых дает экономию металла порядка 20...25 %

Для соединения тонкостенных труб малых диаметров применяют сварку или накатную цилиндрическую трубную резьбу, а для больших диаметров — сварку и фланцевые соединения.

В качестве наиболее употребительной запорно-регулировочной арматуры в системах отопления применяют: краны пробковые, вентили запорные, клапаны обратное, задвижки параллельные, краны проходные дроссельные, краны регулирующие трехходовые, краны двойной регулировки и др. Перечисленная арматура изготавливается из ковкого чугуна или бронзы. Арматура при Dy<50 мм применяется обычная муфтовая, а при Dy50 мм — фланцевая.

Вентили запорные устанавливают только на вспомогательных трубопроводах и в таких местах, где потеря энергии жидкостью при преодолении сопротивления вентиля не сказывается на работе системы.

Краны проходные дроссельные, краны трехходовые регулирующие и краны двойной регулировки (ГОСТ 10944—75) устанавливают на подводках к отопительным приборам для возможности регулирования их теплоотдачи путем изменения площади проходного отверстия и тем самым пропуска большего или меньшего количества теплоносителя в прибор.

Краны пробковые и задвижки параллельные устанавливают в качестве линейной арматуры на стояках и ответвлениях к отдельным частям системы для возможности выключения их во время ремонта. Для освобождения выключаемых участков теплопроводов от теплоносителя в самых низких точках этих теплопроводов необходимо предусматривать установку тройников с заглушка.:::.

При прокладке теплопроводов системы отопления в неотапливаемых помещениях, в подпольных каналах, у наружных дверей и в других местах с пониженной температурой в целях уменьшения потерь тепла и выстывания теплоносителя теплопроводы необходимо тщательно изолировать, применяя теплоизоляционные материалы.

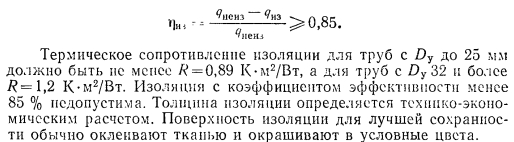

Качество тепловой изоляции оценивается ее коэффициентом эффективности, показывающим, какую долю тепла сохраняет изоляция сравнительно с потерями неизолированной трубой:


Термическое сопротивление изоляции для труб с Dy до 25 мм должно быть не менее Л= 0,89 К-м2/Вт, а для труб с ?>у 32 н более =1,2 К-м2/Вт. Изоляция с коэффициентом эффективности менее 85 % недопустима. Толщина изоляции определяется технико-экономическим расчетом. Поверхность изоляции для лучшей сохранности обычно оклеивают тканью и окрашивают в условные цвета.

Теплопроводы систем отопления под влиянием температурных воздействий изменяют свои первоначальные линейные размеры и смещаются вследствие этого вдоль своей оси. Для перемещений теплопровода в нужных направлениях его в определенных точках жестко закрепляют, устраивая неподвижные опоры. Между такими неподвижными опорами предусматривают специальные устройства для восприятия удлинений труб — компенсаторы.

Все естественные повороты трасс теплопроводов являются Г- образными компенсаторами, и только в случае недостаточности их и при наличии прямолинейных участков большой протяженности приходится устанавливать специальные гнутые П-образные компенсаторы.

Необходимость установки компенсаторов определяют по величине удлинения теплопровода, которое подсчитывают по формуле


Предельное расстояние от неподвижной опоры до компенсатора в системах отопления определяют из условия, чтобы смещение стояков и ответвлений в результате теплового удлинения магистрального теплопровода не превышало 40 мм. Более подробные сведения о компенсаторах и их расчетах излагаются в курсе «Теплоснабжение».

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
