УЧЕТ ПОЛЕЗНОЙ ТЕПЛООТДАЧИ ТЕПЛОПРОВОДАМИ СИСТЕМ ОТОПЛЕНИЯ И ТЕПЛОВОЙ РАСЧЕТ ТЕПЛОПРОВОДОВ

Неизолированные теплопроводы систем отопления, прокладываемые в помещениях отапливаемых зданий, также являются отопительными приборами. Тепло, отдаваемое ими воздуху помещения, идет на возмещение теплопотерь и учитывается при определении потребной поверхности отопительных приборов [см. формулы (8.8), (8.9) и (8.10)].

Потеря тепла теплопроводами приводит к понижению температуры теплоносителя, знать которую необходимо для правильного определения естественного давления, действующего в системах водяного отопления, и для внесения поправок при подборе отопительных приборов.

Действующими нормами рекомендуется учитывать тепло, выделяемое теплопроводами не полностью, а частично, в размере 90 %.

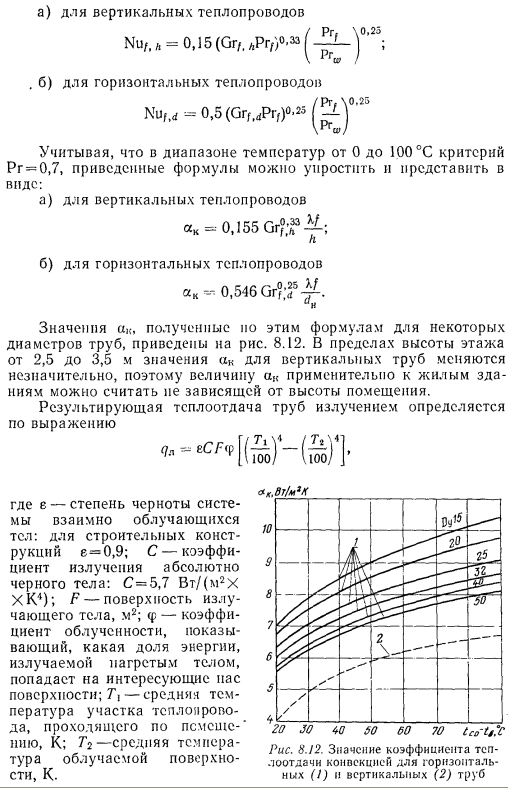

Для правильного решения задачи по учету тепла, выделяемого теплопроводами, используем следующие критериальные уравнения конвективного теплообмена:


В соответствии с условиями размещения труб в помещении и размерами самого помещения величина коэффициента облученности наружной стены для однотрубных систем отопления жилых зданий фп.с = 0,47, а для внутренних поверхностей рв.с = 0,53. Для двух параллельных труб (двухтрубные системы) рис = 0,46, pB.c = 0,49, а для взаимного облучения трубами друг друга <рв.3=0,05.

Усредненные результаты определения суммарной теплоотдачи 1 м одиночной вертикальной или горизонтальной трубы, выраженной в экм, приведены в табл. 8.7, а потери тепла 1 м неизолированной трубы при определенной разности температур (между температурой поверхности трубы и температурой окружающей среды) даны в приложении XII.

Для решения часто встречающейся задачи по определению температуры теплоносителя в отдельных точках или узлах системы отопления производится тепловой расчет теплопроводов.

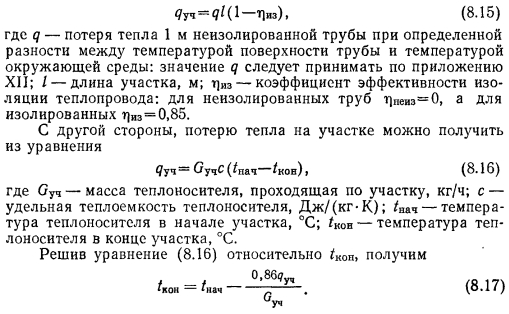

При известных диаметре и длине участка теплопровода потери тепла (Вт) этим участком выражаются зависимостью


Приняв найденную температуру tK0B для рассматриваемого участка в качестве tna4 для последующего участка теплопровода и определив для него конечную температуру, можно таким путем определить температуру теплоносителя в любой точке системы.

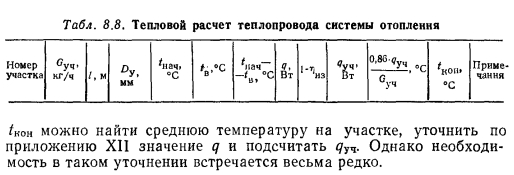

Расчеты по определению температур в узлах системы отопления и количества тепла, теряемого теплопроводами, удобно записывать в ведомость, форма которой приведена ниже (табл. 8.8).

При производстве теплового расчета обычно допускают, что средняя температура поверхности трубы на всем участке равна начальной температуре ?Нач. Получаемая при этом погрешность лежит в допустимых пределах точности инженерных расчетов. При необходимости получения более точных результатов после определения


Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
