ВОЗДУШНО-ТЕПЛОВЫЕ ЗАВЕСЫ У НАРУЖНЫХ ВХОДОВ ЗДАНИЙ
В многоэтажных общественных зданиях при большом количестве посетителей входные двери длительное время находятся в открытом состоянии и через них в здание поступает холодный воздух. В помещениях, расположенных непосредственно у входных дверей,— в вестибюлях, гардеробных — наблюдается снижение температуры внутреннего воздуха.
Тамбуры, шлюзы, вращающиеся двери способствуют уменьшению количества врывающегося холодного воздуха, однако и эти устройства не устраняют полностью поступлений холодного воздуха.
При сравнительно редком открывании дверей для возмещения потерь тепла на нагрев холодного воздуха достаточны те надбавки, которые учитывают при расчете теплопотерь. Когда же входные двери находятся открытыми длительное время — более 5 мин в час, приходится прибегать к специальным устройствам, частично препятствующим поступлению холодного воздуха в здание. Такими устройствами являются воздушно-тепловые завесы, устраиваемые у входов в здания.
Воздушно-тепловая завеса у входов создается специальной рециркуляционной установкой, состоящей из воздуховодов, вентилятора и калориферов. В этой установке воздуху, забираемому снаружи или внутри здания, в калориферах сообщается такое количество тепла, которое необходимо для подогрева поступающего холодного воздуха. Нагретый воздух подается в вестибюль или непосредственно в тамбур, вследствие чего там создается некоторое повышенное давление (подпор), препятствующее врыванию наружного воздуха. Поступающий частично холодный воздух, перемешиваясь с воздухом завесы, подогревается и, поступая в вестибюль, не переохлаждает его.
Воздушно-тепловые завесы смесительного типа применяют при расчетной температуре наружного воздуха для проектирования отопления от —15 до — 25 °С и при проходе через двери в течение одного часа более 400 чел.; при температуре от —26 до — 45 °С и при проходе более 250 чел.; при температуре ниже — 45 °С и проходе более 100 чел. Воздушно-тепловые завесы предусматривают также во входах в помещения, оборудованные системами кондиционирования воздуха и в помещения со значительными выделениями влаги или с близкими к входам рабочими местами.
Рассматриваемый ниже метод расчета воздушно-тепловых завес, основанный на работах А. Н. Сканави, применяют для зданий более трех этажей при сбалансированной приточно-вытяжной механической вентиляции, когда поступление холодного воздуха через открывающиеся створки дверей происходит только благодаря разности давлений по обе стороны этих дверей.

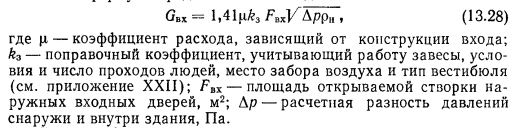

Если допустить, что разность статических давлений, образующаяся вследствие различия плотностей внутреннего и наружного воздуха при открывании дверей, затрачивается на создание динамического давления входящего в проем наружного воздуха и учесть неизбежное сжатие струи, которое обычно учитывается коэффициентом расхода р, а также ввести некоторую поправку на продолжительность нахождения дверей в открытом состоянии, то получим формулу для определения секундной массы наружного воздуха Gвх, поступающего через открытые створки дверей.

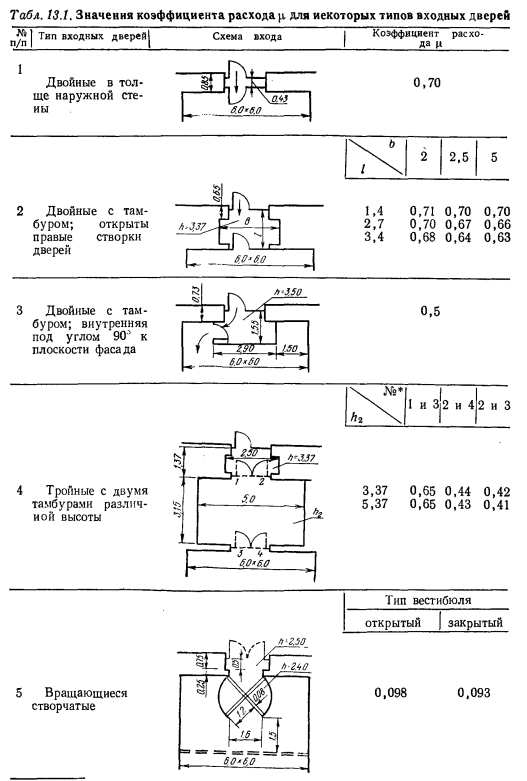

В табл. 13.1 приводятся значения р для некоторых конструкций входов. При отсутствии данных по другим конструкциям входов можно пользоваться следующими ориентировочными значениями р.

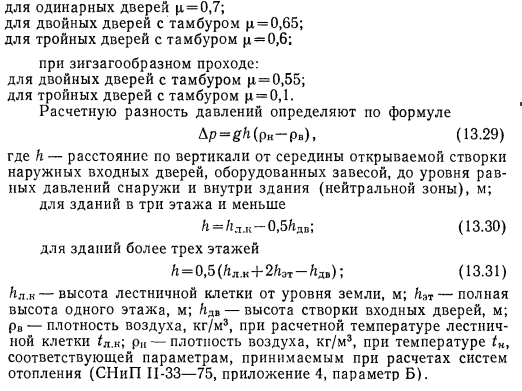

При прямом проходе:
Масса воздуха G3 (кг/с), подаваемого воздушно-тепловой завесой, определяется по тому количеству тепла, которое необходимо для подогрева поступающего через двери воздуха до температуры /л-к. Поэтому
Как правило, воздух для завесы следует забирать из лесничной клетки или вестибюля, и только при совмещении воздушно-тепловой завесы с приточной вентиляцией забор воздуха (полностью или частично) производится снаружи. В последнем случае масса наружного воздуха определяется потребностями приточной вентиляции, но не должна быть меньше значения, получаемого по формуле (13.32).
В случае забора воздуха из лестничной клетки или вестибюля тепловой поток для его подогрева (кВт) выразится величиной
При конструктивном оформлении воздушно-тепловых завес и заборе воздуха из помещения подавать его следует в тамбур (при тройных дверях во внутренний). Раздача воздуха должна быть боковой двусторонней при скорости выхода 4...5 м/с, но не более 8 м/с. Воздуховыпускные отверстия должны открываться на 0,1 м выше уровня пола. Высота их может быть от 1,2 до 1,6 м, а ширина определяется расчетом. Оформление воздуховыпускных отверстий должно быть таким, чтобы поток воздуха направлялся горизонтально и не прерывался открывающимися створками входных дверей.
При конструировании завес, подборе оборудования и расчете воздухопроводных сетей необходимо обеспечивать минимальный уровень шума в вестибюле здания.
Желательно оборудовать завесы средствами автоматизации так, чтобы колебание температуры воздуха в вестибюле не превышало ±2 °С.

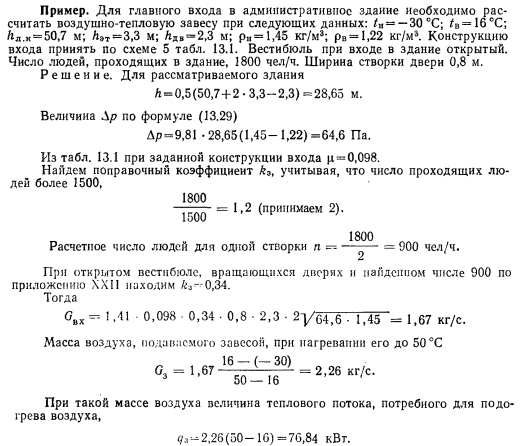

При расчетах следует учитывать, что пропускная способность одной створки двери 1500 чел/ч, и если даже имеется несколько параллельно расположенных входных дверей, то при проходе до 1500чел/ч расчет следует вести по площади одной створки двери. При проходе числа людей п> 1500 чел/ч величина FBX в формуле (13.28) увеличивается в отношении с округлением до ближайшего большего целого числа. В этом случае поправочный коэффициент k принимается в зависимости от п, деленного на это целое число. Применение этого положения показано в примере 2 § 13.5.
