ДЛЯ РАСЧЕТА ГИДРАВЛИЧЕСКИХ РЕЖИМОВ В ВОДОРАЗБОРНЫХ СТОЯКАХ

Принимая во внимание сложность задачи выявления потокораспределения в кольцевых сетях, т. е. в сетях горячего водоснабжения микрорайонов и секционных узлах, наиболее целесообразно выявить вначале законы распределения потерь давления для элементарной системы — водоразборного стояка горячего водоснабжения, закольцованного с циркуляционным стояком.

Расход воды через водоразборную арматуру определяется ее гидравлическими характеристиками, техническими характеристиками санитарных приборов, напорами в сетях водопровода, этажностью здания, средней заселенностью квартир и другими факторами. Поэтому аналитическое описание режимов работы водоразборной арматуры представляется затруднительным, и для решения поставленных задач фактический режим заменяется идеализированным режимом, при котором расход воды через водоразборную арматуру является величиной постоянной на всем диапазоне ее действия. Кроме того, все множество возможных расходов воды через водоразборную арматуру данного типа заменяется одной величиной — нормативным расходом для каждого данного типа.

Расчетные расходы воды в системах в соответствии с требованиями СНиП 2.04.01—85 «Внутренний водопровод и канализация зданий» определяются по вероятностной методике, использующей в качестве расчетных данных такие устойчивые осредненные показатели, как математическое ожидание расхода воды в час наибольшего водопотребления, соответствующего норме расхода воды за этот интервал времени.

Учитывая, что потери давления также являются случайной величиной, их следует определять также с использованием методов теории вероятностей. Однако при этом возникают дополнительные трудности, так как определение средних потерь давления связано не только со средней величиной расходов, но и с некоторой схемой приложения этих расходов. Вероятностная схема приложения водоразборов в системе характерна также и появлением одинаковых по величине потерь напора на разных уровнях водоразбора.

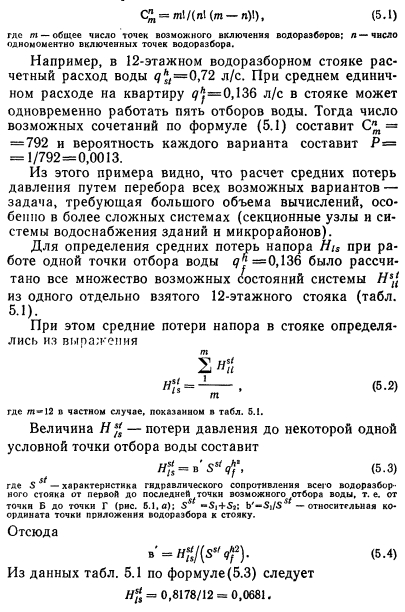

В общем виде определение средних потерь давления м1 одного уровня расхода воды связано с определением пон1> давления для всех возможных сочетаний включенни точек отбора воды:



Таким образом средние потери давления в любом водоразборном стояке при одной действующей точке отбора воды соответствуют положению ее в середине водоразборного стояка.

Рассмотрим далее место приложения двух точек отбора воды из водоразборного стояка. Для стояка 12-этажного здания все расчетное множество возможных точек приложения составляет С =66.

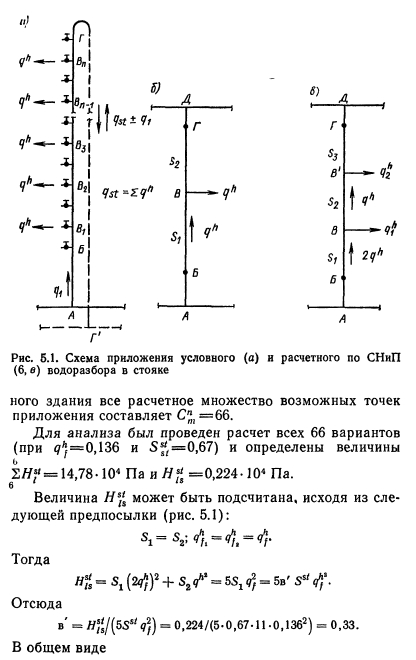

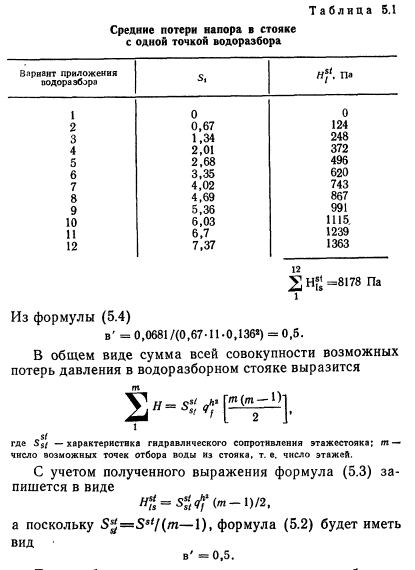

Для анализа был проведен расчет всех 66 вариантов (при <7=0,136 и S=0,67) и определены величины

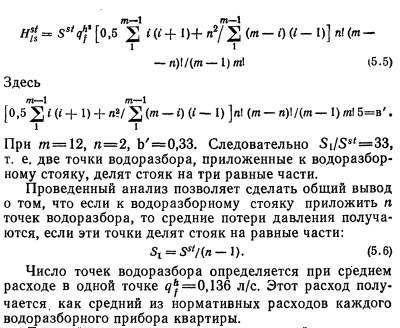

Дальнейшее упрощение математической модели водоразборного стояка может быть осуществлено при сведении всех точек водоразбора в одну условную точку. Выбор ее координаты должен удовлетворять следующим условиям: сосредоточенный водоразбор должен быть равен сумме рассредоточенных расходов по стояку — 4%, потери давления по водоразборному стояку до точки приложения сосредоточенного водоразбора должны равняться средним потерям давления по стояку при рассредоточенном водоразборе.

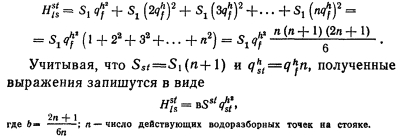

Это может быть получено заменой суммирования потерь давления по участкам стояка суммой квадратичного ряда.



Повышение эффективности работы систем горячего водоснабжения/И. Н. Чистяков, М. М. Грудзинский, В. И. Ливчак и др. — 2-е изд., перераб. и доп. — М.: Стройиздат, 1988
