КОНСТРУИРОВАНИЕ И РАСЧЕТ КВАРТАЛЬНЫХ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

Для каждой ветви системы определяется параметр А из формулы



Для каждой ветви системы выбирается наибольшая величина (Puz+APgeoa) Ветвь системы, для которой параметр «А» минимален, является при расчете подающего трубопровода главной расчетной ветвью.

Выбор диаметров подающих трубопроводов главной расчетной ветви производится при условии 100 кПа по величинам qhcir, определяемым в соответствии с ш 8.1. СНиПа и «i», определяемым по формуле


Для условий Москвы (районы, снабжаемые волжской водой) рекомендуется принимать для подающего трубопровода квартальной сети kexp = 5, для циркуляционного трубопровода ехр—2,5. Для остальных городов величину kexp следует принимать по данным натурных замеров. При отсутствии этих данных и качестве водопроводной воды, сходной с водой московского водопровода, допускается принимать ?ехр=5 (2.5).

Выбор диаметров подающих трубопроводов главной расчетной ветви при 2оа>100 кПа производится по величинам из условия обеспечения равенства потерь давления в холодном и горячем водопроводе. При этом суммарные потери напора по главной расчетной ветви не должны превышать величины

Выбор диаметров подающих трубопроводов остальных ветвей системы производится из условия гашения в подающем трубопроводе ветви потерь напора равных потерям напора в главной расчетной ветви от наиболее удаленного секционного узла до точки присоединения к ней рассчитываемой ветви при расходах qhclr.

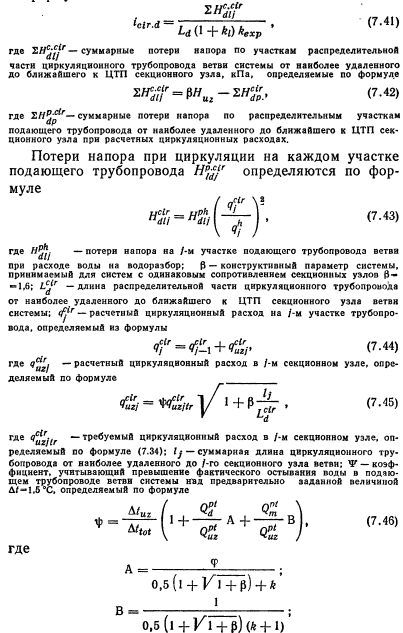

Выбор диаметров циркуляционных трубопроводов квартальной сети следует начинать с распределительной части ветви системы с наибольшим числом присоединенных узлов по величинам расчетных циркуляционных расходов qcir и удельных потерь напора, определяемых из формулы



При проектировании в системе горячего водоснабжения циркуляционного насоса на циркуляционном трубопроводе выбор диаметров участков циркуляционных трубопроводов головной части рассчитываемой ветви с наибольшим числом присоединенных секционных узлов предварительно производится по величинам расчетных циркуляционных расходов расчетной ветви и боковых ответвлений, присоединенных к соответствующим участкам, и удельных потерь напора, равным удельным потерям в распределительной части ветви системы

При этом расчетные циркуляционные расходы по боковым ответвлениям определяются с величиной разрегулировки, принятой для основной ветви.

После выбора циркуляционного насоса производится уточнение диаметров циркуляционных трубопроводов головной части рассчитываемой ветви системы из условия полного гашения имеющегося напора насоса. Величина icir вычисляется по формуле


При проектировании в системе горячего водоснабжения циркуляционно-повысительного насоса на подающем трубопроводе выбор диаметров головной части рассчитываемой ветви системы производится однократно.

Диаметры распределительной части циркуляционных трубопроводов боковых ответвлений, присоединяемых к головным участкам основной расчетной ветви, выбираются в соответствии с рекомендациями, при этом коэффициент р для боковых ответвлений принимается такой же величины, как и для основной расчетной ветви.

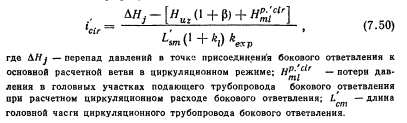

Удельные потери напора в головных участках циркуляционного трубопровода бокового ответвления вычисляются по формуле


Методика конструирования и расчета циркуляционных трубопроводов квартальных и внутридомовых сетей горячего водоснабжения при 1 (при переменном сопротивлении секционных узлов и при применении терморегуляторов на циркуляционных стояках) изложена в книге А. В. Хлудова «Горячее водоснабжение».

Изложенная в книге методика не распространяется на конструирование и расчет систем горячего водоснабжения с открытым водоразбором и систем, присоединяемых к теплосетям закрытого типа, но с вакуумной обработкой воды.

Повышение эффективности работы систем горячего водоснабжения/И. Н. Чистяков, М. М. Грудзинский, В. И. Ливчак и др. — 2-е изд., перераб. и доп. — М.: Стройиздат, 1988
