КОНСТРУИРОВАНИЕ И РАСЧЕТ КВАРТАЛЬНЫХ СЕТЕЙ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

Выбор расчетной ветви и расчет подающей магистрали расчетной ветви аналогичен расчету обычной замкнутой системы.

Степень зарастания труб отложениями в основном зависит от качества исходной водопроводной воды и в каждом отдельном случае может быть установлена на основе опытных данных. При обработке воды вакуумной деаэрацией степень зарастания трубопроводов уменьшается, однако точные данные в настоящее время отсутствуют. Поэтому для расчета трубопроводов рекомендуется использовать номограмму, приведенную в СНиП 2.04-01-85. Коэффициент kexp допускается не использовать.

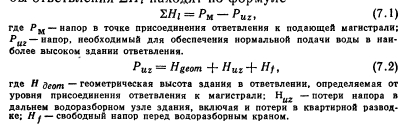

2. При расчете диаметров труб ответвлений от подающей магистрали целесообразно учитывать геометрическую высоту зданий в ответвлении. В этом случае располагаемую разность напоров для расчета подающей трубы ответвления находят по формуле


Если даже при максимально допустимых скоростях движения воды в трубах ответвлений не удается погасить в них всю располагаемую разность давлений, то избыточную разность давлений можно погасить в дроссельной диафрагме.

Выбор расчетной ветви при циркуляции, выбор конструктивного параметра р и расчет распределительной части циркуляционного трубопровода аналогичен расчету замкнутой системы.

Подбор головных участков циркуляционного трубопровода расчетной ветви определяется следующими условиями.

Конечный напор в циркуляционной магистрали определяется величиной напора в точке присоединения к водонагревателю. При вакуумно-деаэрационных установках это давление мало отличается от атмосферного. Начальный напор в циркуляционной магистрали Pfr (у дальнего узла) определяется из условия залива системы здания и в многоэтажных зданиях может быть весьма значительным. Поэтому располагаемая разность напора для расчета головных участков циркуляционной магистрали также оказывается весьма значительной и может составлять при 9—12-этажной застройке до 40 м. В связи с этим число присоединенных секционных узлов непосредственно к циркуляционной магистрали не должно быть значительным и более целесообразным оказывается решение с индивидуальной сборкой в отдельных домах.

Расчет циркуляционных трубопроводов боковых ответвлений не отличается от расчета замкнутых систем. Необходимо только при расчете головных участков циркуляционных трубопроводе боковых ветвей проверять условие залива системы, т. е. поддержания на выходе циркуляционного трубопровода из здания давления, равного геометрической высоте этого здания.

Как было указано выше, подбор головных участков подающих трубопроводов системы производится на максимальный расчетный расход воды и остаточную циркуляцию, необходимую по тепловому расчету принятой системы. Однако это условие может быть достигнуто только при установке на циркуляционной магистрали ограничителя расхода.

Необходимость в ограничителе расхода воды на циркуляционной магистрали возникает вследствие того, что существующая разность давления в этой магистрали (между дальним водоразборным узлом и точкой присоединения к подогревателю) остается почти неизменной (из условия залива системы) при любой величине водоразбора. В результате расход циркуляционной воды и при больших водоразборах остается таким же, как и ночью в режиме циркуляции. При работе системы горячего водоснабжения без ограничителя расхода необходимо не только увеличивать расчетный расход воды основного подающего насоса, но и увеличивать диаметры труб подающей магистрали.

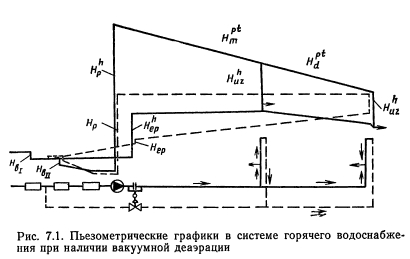

Ограничитель расхода состоит из запорного устройства с электроприводом, установленного на циркуляционном трубопроводе системы, управляющего блока (например, электронный регулятор Т-48Л4 или Р-25), дифманометра и сопротивления, установленного в подающем трубопроводе (например, диафрагму) (рис. 7.1).

Если известно, что в системе можно прекратить циркуляцию при максимальном или каком-либо промежуточном водоразборе или следует поддерживать ее на каком-либо заданном уровне, то можно вычислить потери напора в диафрагме, которые будут граничными для этого устройства:



При превышении потерь в диафрагме величины Нер регулирующий блок (Т-48М или Р-25) подает команду на закрытие запорного устройства, установленного на циркуляционном трубопроводе. Это устройство будет закрываться до тех пор, пока потери в диафрагме не уменьшатся до величины Нер. При уменьшении потерь давления в диафрагме регулирующее устройство, стремясь поддерживать величину Нер, будет открывать запорное устройство на циркуляционном трубопроводе. На рис. 7.2 показано изменение циркуляционного расхода в системе без устройства для регулирования циркуляции — линия ) и с регулированием циркуляции — линия 2. Заштрихованное поле — величина сокращения циркуляционного расхода.

Повышение эффективности работы систем горячего водоснабжения/И. Н. Чистяков, М. М. Грудзинский, В. И. Ливчак и др. — 2-е изд., перераб. и доп. — М.: Стройиздат, 1988
