ОХЛАЖДЕНИЕ ВОДЫ В СИСТЕМАХ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

Вода в системах охлаждается из-за теплоотдачи трубопроводами, поэтому в них предусматривают циркуляцию воды. В системах с общим циркуляционным контуром циркуляции создается циркуляционными насосами, требующими дополнительных затрат электроэнергии, в системах с автономным циркуляционным контуром — естественно за счет преобразования тепловой энергии в механическую. Рассмотрим температурные условия в трубопроводах систем горячего водоснабжения.

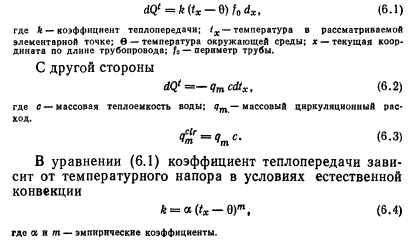

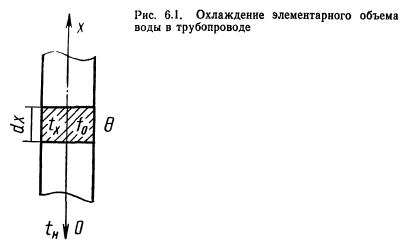

Уравнение теплового баланса для элементарного участка трубопровода (рис. 6.1) выразится, как


После совместного решения уравнений (6.1)—(6.4) получим выражение

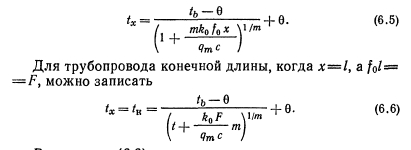

Обозначив коэффициент теплопередачи в начальной точке контура k0—a(tb—0)m, получим выражение для расчета температуры воды в любой точке контура:


Выражение (6.6) позволяет определить конечную температуру воды в любом участке трубопровода, когда известная температура воды на входе в этот участок tb, теплотехническая характеристика трубопровода ko F. и циркуляционный расход qcir—qmc.

Повышение эффективности работы систем горячего водоснабжения/И. Н. Чистяков, М. М. Грудзинский, В. И. Ливчак и др. — 2-е изд., перераб. и доп. — М.: Стройиздат, 1988
