ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СИСТЕМ С ВАКУУМНОЙ ДЕАЭРАЦИЕЙ

Вакуумная деаэрация (ВД) является одним из рекомендованных СНиП П-Г.10-73 способов обработки воды для систем горячего водоснабжения (ГВ). Положительным свойством ВД является удаление из воды не только кислорода, но и значительной части растворенной в воде углекислоты, присутствие которой усиливает коррозионные процессы в трубопроводах. Это способствовало распространению вакуумно-деаэрационных установок в системах горячего водоснабжения ряда городов волжского бассейна (Казань, Ижевск и др.), где исходная водопроводная вода имеет повышенное содержание углекислоты.


Однако в системах горячего водоснабжения с вакуумной деаэрацией нарушается сплошность потока из-за разрыва струи в деаэраторе как при водоразборе по тракту «водопровод—потребитель», так и в режиме циркуляции по тракту «водонагреватель—потребитель—водонагреватель». Это требует внесения соответствующих коррективов в известные уже методы конструирования и расчета квартальных систем горячего водоснабжения.

При вакуум-деаэрационных установках напор водопровода на вводе в ЦТП может быть незначительным, так как по тракту «ввод—деаэратор» не нужно преодолевать геометрическую высоту системы, т. е. высоту обслуживаемых зданий. Его необходимая величина Нм слагается из следующих составляющих


Подача горячей воды в систему осуществляется повысительными насосами после деаэратора, напор которых определяется из формулы

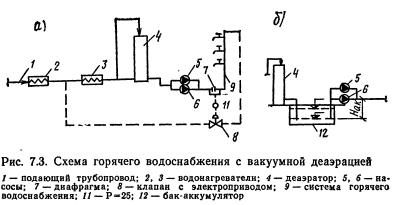

На рис. 7.3, а, рассматривается схема с использованием деаэрационной колонны для аккумулирования горячей воды (г. Ижевск), на рис. 7.3,6 схема с баками- аккумуляторами (г. Казань).

Общая производительность повысительных насосов рассчитывается на величину


В целях экономии электроэнергии целесообразно применение последовательной или параллельной схемы повысительной установки, состоящей из 2 или 3 разнонапорных повысительных насосов, включаемых в работу в зависимости от величины водоразбора. Циркуляционный насос соединен параллельно с подающими насосами.

Напор циркуляционного насоса Нср1 определяется следующими условиями:


Расчетный расход циркуляционной воды определяется по рекомендациям, изложенным ранее.

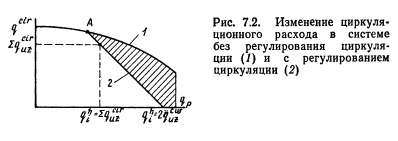

Особенностью работы систем с вакуумной деаэрацией является крайне малое влияние водоразбора на величину циркуляционного расхода.

Повышение эффективности работы систем горячего водоснабжения/И. Н. Чистяков, М. М. Грудзинский, В. И. Ливчак и др. — 2-е изд., перераб. и доп. — М.: Стройиздат, 1988
