СЕЗОННАЯ НЕРАВНОМЕРНОСТЬ ПОТРЕБЛЕНИЯ ВОДЫ

Кроме суточной неравномерности и колебаний потребления воды по дням недели большое влияние на работу систем оказывает колебание величины потребления воды по сезонам года. Это связано в первую очередь с изменением температуры холодной воды, которая может колебаться в значительных пределах (от 1 до 18°С в средней полосе). Изменение температуры холодной воды имеет большое значение для определения количества теплоты, идущей на нагрев горячей воды, то есть для прогнозирования потребления топлива и планирования планово-предупредительных и ремонтных работ на ЦТП, линейных сооружениях теплосети, котельных и энергетических установках.

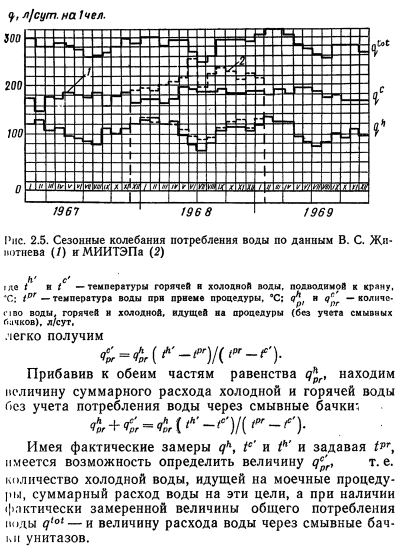

Исследованиями В. С. Животнева, основанными на анализе данных Мосводопровода по системе водоснабжения 13 жилищно-эксплуатационных контор трех районов Москвы, обслуживающих более 41 тыс. чел., показано, что общий удельный расход воды при наличии в квартирах централизованного горячего водоснабжения относительно мало изменяется в течение года. При этом наибольшее потребление воды падает на холодный период года. В то же время расход горячей воды колеблется весьма существенно. Наибольшего значения достигает зимой и может быть в 1,5 раза выше, чем расход горячей воды в летний период. Соответственно изменяется расход и холодной воды, который достигает своего максимума в весенний период. Сказанное хорошо иллюстрируется графиком по результатам обработки данных замеров за трехлетний период (рис. 2.5).

С целью подтверждения полученных данных и уточнения представления о реальных условиях работы систем холодного и горячего водоснабжения в различные периоды года МНИИТЭПом была произведена обработка журналов двух центральных тепловых пунктов по специальной методике. Эта методика позволяла исключить влияние расхода воды через смывные бачки и оценивать результаты на относительно стабильном параметре— температуре во время приема процедуры. Как известно, эта величина может колебаться сравнительно мало — от 39° до 45 °С. Поэтому, имея



Для обработки были выбраны журналы по двум микрорайонам с хорошим состоянием систем, где в течение периода отсутствовали аварии и эксплуатационные службы обеспечивают надежную работу оборудования, а журналы по эксплуатации заполняются регулярно и аккуратно. Ниже приведены краткие характеристики кварталов, обслуживаемых указанными ЦТП.

Микрорайон 313/01. Система обслуживает 12 пятиэтажных и одно девятиэтажное здание. Общее число квартир —940, число жителей по прописке —3262 чел.

Микрорайон 313/11. Система обслуживает 8 пятиэтажных жилых домов. Общее число квартир —500. По прописке в этих домах проживает 1735 чел.

Оба ЦТП находятся в одном районе Москвы в непосредственной близости друг от друга и снабжаются водой от одной водопроводной станции. Работа хозяйственных насосов в обоих ЦТП автоматизирована, регуляторы давления на системах и в центральных тепловых пунктах не установлены. Служба эксплуатации обеспечивает надежную работу водомерных узлов. Водомеры установлены на системе горячего водоснабжения и общем вводе холодного водопровода в ЦТП. В результате по журналам имелась возможность определить общий расход воды в квартале, расход горячей воды, расход холодной воды, а также th и tc.

Для удобства сопоставления и упрощения представления материала замеренные расходы воды приведены к величине удельного потребления воды на человека в сутки. С целью лучшей сопоставимости материалов с данными, приведенными выше, и исключения влияния климатических факторов для обработки были выбраны одни и те же периоды времени.

Результаты обработки приведены на рис. 2.6. Сравнение графиков рис. 2.5 и рис. 2.6 показывает хорошее совпадение результатов, что подтверждает необходимость учета сезонной неравномерности потребления горячей воды в системах.

Повышение эффективности работы систем горячего водоснабжения/И. Н. Чистяков, М. М. Грудзинский, В. И. Ливчак и др. — 2-е изд., перераб. и доп. — М.: Стройиздат, 1988
