Сооружение ОНРС в условиях действующего цеха

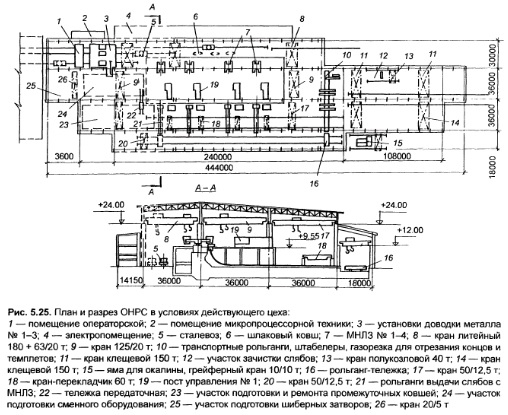

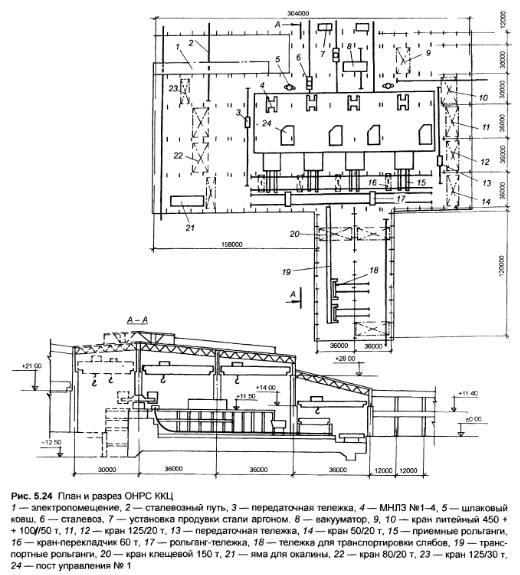

В качестве примера рассмотрим сооружение ОНРС (в условиях действующего цеха в составе пяти конвертеров емкостью 100—130 т, из которых три постоянно в работе Режим работы конвертеров после сооружения ОНРС определяется пропускной способностью МНЛЗ Отделение непрерывной разливки стали сооружается в отдельном здании, соединенном с торцами разливочных пролетов конвертерного отделения тремя ста левозными путями (рис 5 25)

ОНРС состоит из пролетов раздаточного, разливочного, газовой резки, транспортного и двух пролетов склада слябов Высота раздаточного и разливочного пролетов выбрана с учетом возможности оснащения МНЛЗ оборудованием поточного вакуумирования в процессе разливки

ОНРС включает следующие технологические участки доводки стали в разливочном ковше, разливки стали на МНЛЗ, транспортировки и склад непрерывнолитых слябов, подготовки и ремонта промковшей, подготовки и хранения сменного технологического оборудования В раздаточном пролете размещены три агрегата (доводки металла в сталеразливочном ковше над тремя сталевозными путями, на которых установлены сталево зы для транспортировки сталеразливочных ковшей с металлом из конвертерного отделения. Пролет обслуживается тремя литейными кранами В разливочном пролете размещено четыре одноручьевых МНЛЗ криволинейного типа. Расположение МНЛЗ линейное, отметка отливочной площадки 9550 мм. В пролете установлено два мостовых электрических крана общего назначения грузоподъёмностью 125/20 т и 20/5 т Пролет газовой резки предусмотрен для размещения машин газовой резки слитка на мерные длины в процессе разливок, приемных рольгангов, маркировщиков и обслуживается мостовым краном общего назначения 50/12,5 т

В транспортном пролете частично расположены транспортные рольганги и рольгангтележки Для осуществления ремонтных работ в пролете установлен кран 125/20 т.

На МНЛЗ предусмотрено отливать слябы сечением толщиной 225—250 мм, шириной 950— 1850 мм, длиной 9—10,5 м. Общая пропускная способность ОНРС 2,25 млн. т жидкой стали в год.

Технологическая схема работы ОНРС следующая. Сталеразливочные ковши с жидким металлом от конвертеров на сталевозах поступают в разливочный пролёт конвертерного отделения, где их переставляют на сталевозы, передающие ковши в ОНРС. После обработки на агрегатах доводки металла ковши литейным краном устанавливают на траверзу подъёмноповоротного стенда. Затем поворотом стенда на 180° ковш переводится в позицию разливки над уже подготовленным промежуточном ковшом. По окончании разливки стали из сталеразливочного ковша сливают шлак в шлаковые ковши, установленные около МНЛЗ в раздаточном пролёте, устанавливают их на сталевоз и передают в пролёт ремонта и подготовки, находящийся в конвертерном отделении. Отлитые на МНЛЗ слябы транспортируются в пролёт склада, где их охлаждают, осматривают и зачищают слябы, отлитые с нарушением технологии, отгружают в прокатное производство.
