УСТАНОВКА ПРИДОМЕННОЙ ГРАНУЛЯЦИИ ШЛАКА

На производительность современных доменных печей весьма влияет своевременность уборки продуктов плавки — чугуна и шлака Уборка шлака в ковшах емкостью 11 — 16,5 м3 стала серьезным препятствием увеличения полезного объема доменных печей и роста производства чугуна Поэтому уборку и переработку шлака предусматривают на установках придоменной грануляции с получением строительного материала — гранулированного шлака

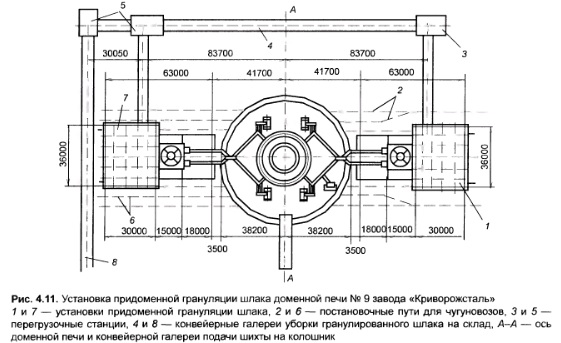

Установка грануляции шлака при доменной печи № 9 объемом 5000 м3 «Криворожстали», введенной в эксплуатацию в 1974 г (рис 4 11), спроектирована в виде двух независимых сблокированных технологических линий (рабочей и резервной), каждая из линий рассчитана на переработку всего количества шлака, поступающего на нее от доменной печи в режиме выпусков продуктов плавки Поскольку печь оборудована четырьмя летками для чугуна, предусмотрен выпуск шлака на две стороны литейного двора, печь оснащена двумя установками, каждая из которых имеет узлы грануляции, обеспечивающие взры вобезопасность процесса даже при значительном содержании в шлаке чугуна Нормальные санитарногигиенические условия труда на рабочих местах и в районе доменной печи обеспечиваются грануляцией в специальном закрытом бункере под небольшим разрежением, создаваемым естественной тягой в вытяжной трубе Каждая технологическая линия имеет свой оборотный цикл водоснабжения В качестве обезвоживающего устройства используются вращающиеся фильтры Технологическая схема установки грануляции шлака показана на рис 4 12 Ее основные узлы бункеротстойник 16, постоянно заполненный водой до установленной отметки и соединенный вверху с вытяжной трубой L насосная станция 12 для подачи воды на грануляцию с камерой 15 оборотной воды, гранулятор 8, эрлифт (с камерой 19, воздухо 20, водо 22 и подъемной 21 трубами) для перекачки шлаковой пульпы, карусельный фильтр 30 для обезвоживания гранулированного шлака, промежуточный бункер 31. питатель 32, конвейер 33 отгрузки гранулированного шлака


Установка грануляции работает следующим образом Жидкий шлак из доменной печи по желобам поступает самотеком к узлу грануляции, где струями воды дробится на отдельные зерна, которые при этом частично охлаждаются. Смесь воды и зерен шлака поступает в бункеротстойник. В воде зерна граншлака окончательно охлаждаются и по наклонному днищу бункераотстойника перемещаются книзу к отверстию, с помощью которого этот бункер соединяется со смежной камерой, где установлен вертикальный эрлифт. Из этой камеры гранулированный шлак с помощью эрлифта подается на обезвоживание в специальное обезвоживающее устройство — карусельный фильтр. Учитывая, что накапливающийся в нижней части камеры эрлифта граншлак образует слишком густую пульпу, для обеспечения работы эрлифта под его всасывающую насадку для побуждения дополнительно подводится вода.

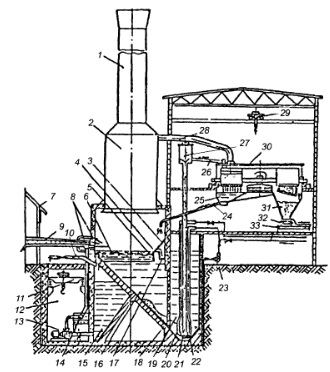

Обезвоженный в карусельном фильтре гранулированный шлак выгружается сначала в промежуточный бункер, а затем с помощью ленточного питателя подается на конвейер и передается на склад гранулированного шлака. Вода, стекающая в процессе его обезвоживания, содержащая остатки граншлака, по сливному трубопроводу от карусельного фильтра возвращается в бункерот стойник. Рис. 4.12. Технологическая схема установки грануляции шлака доменной печи № 9 объемом 3000 м3 завода «Криворожсталь» 2 — скруббер, 3 — защитный экран, 4 — решетка, 5 — скиммерная доска, 6 — решетка, 7 — литейный двор, 9 — желоб, 10 — водовод подачи подпиточной воды, 11 и 29—мостовые краны, 13 — насос, 14—коллекторы, 15 — камера оборотной воды, 17— лоток. 18—окно, 23 — насос подачи воды на взмучивание, 24 — сливная труба, 25 — водосборник, 26 — сливной лоток, 27 — сепаратор, 28—пароотводящая труба, остальные обозначения в тексте

Производительность насоса, подающего воду на грануляцию, принята исходя из максимальной интенсивности поступления шлака из доменной печи, которая обычно не превышает 5 — 10 т/мин, и удельного расхода воды> 3 м3 на 1 т шлака. Количество воды в бункереотстойнике в процессе грануляции поддерживается на постоянном уровне за счет подпитки.

Образующийся при грануляции пар естественной тягой через вытяжную трубу выбрасывается в атмосферу Для уменьшения вредных сернистых выбросов с паром через вытяжную трубу предусмотрено реагентное хозяйство для нейтрализации этих выбросов посредством повышения щелочности оборотной воды добавкой к ней известкового раствора.

На доменной печи № 6 объемом 3200 м3 HJ1MK введены установки придоменной грануляции шлака. Принципиальным отличием установок грануляции этой печи от установок доменной печи № 9 «Криворожстали» является применение эрлифтной подачи воды на грануляцию вместо насосов Другим отличием является применение двухштабельного склада готовой продукции конусного типа с точечной разгрузкой гранулированного шлака с конвейеров и экскаваторной погрузкой его на автомобильный и железнодорожный транспорт вместо применяемых на доменной печи № 9 открытых складов эстакадного типа с разгрузкой гранулированного шлака на склад с помощью сбрасывающих конвейерных тележек с погрузкой продукции мостовыми грейферными кранами в железнодорожные вагоны.

Технологическая схема установки грануляции шлака на доменной печи № 6 показана на рис 4.13, А, Б\ план размещения — на рис. 4.13, В Отличие установки грануляции доменной печи № 5 объемом 5580 м3 ЧерМК от установки доменной печи № 6 НЛМК в том, что в качестве средств подачи воды на грануляцию приняты насосы вместо эрлифтной подачи. Это сократило расход электроэнергии на грануляцию шлака

В. А. Авдеев, В. М. Друян, Б. И. Кудрин, Основы проектирования металлургических заводов, М., 2002
