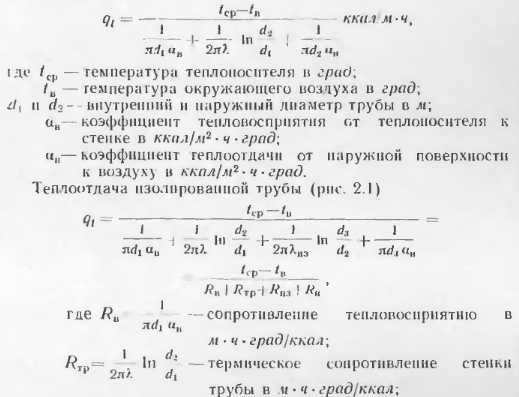

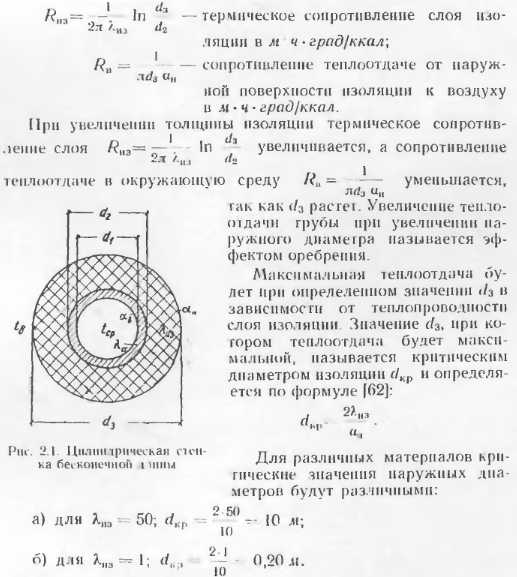

ФИЗИЧЕСКИЕ ПРЕДПОСЫЛКИТеплоотдача 1 м неизолированной трубы q, может быть подсчитана по формуле ![]() ![]() Отсюда видно, что чем больше коэффициент теплороизводства материала, тем больше dKp. Если па стальную трубу наносить слой изоляции из железобетона, то мы получим эффект оребрения, если величина d3 не превзойдет 28 см. Аналогичная картина получается, если регистр из стальных труб замонолитить в массив бетона или другого материала с высоким коэффициентом теплопроводности. В этом случае нагревательный эле мент, являющийся внутренним источником тепла, благодаря хорошей теплопроводности материала достаточно быстро и равномерно upoipeer весь массив. Если в массив бетона заделаны стальные трубы, то благодаря эффекту поверхность в зависимости от способа размещения труб и поверхностей расход металла на нагревательный прибор снижается в 2— 4 раза. Учитывая, что из бетона в настоящее время выполняют любые строительные конструкции (наружные и внутренние стены, колонны, ригели и перекрытия), представляются достаточно широкие возможности для различного расположения нагревательных элементов в массиве бетона. В зависимости от конфигурации и места расположения теплоотдающей поверхности и ее отделки весьма существенно меняются коэффициент внешней теплоотдачи «„ и удельная теплоотдача нагревательного прибора q. Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966. |
![]() |
