КОНСТРУКТИВНЫЕ РАЗНОВИДНОСТИ СИСТЕМ

Преимуществом систем панельною отопления является возможность размещения нагревательных элементов в бетонных конструкциях здания. При этом можно удовлетворить разнообразные технологические или санитарные требования, предъявляемые к температурному режиму отапливаемых помещений.

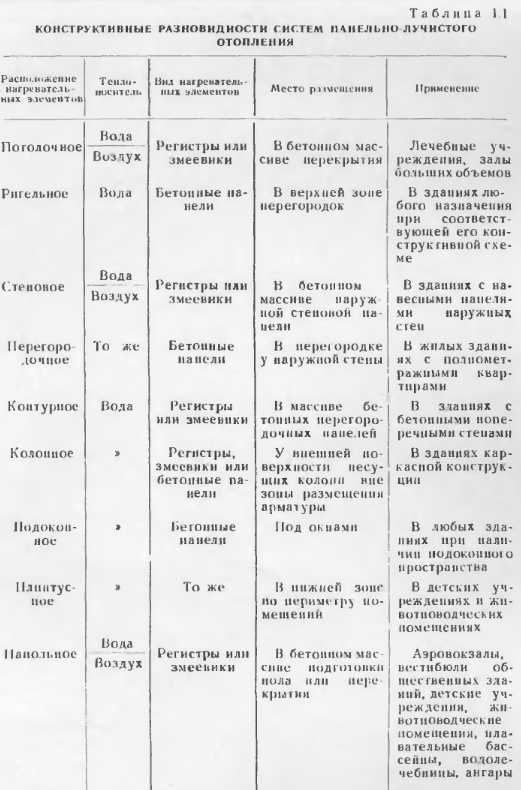

В настоящее время в массовом и экспериментальном строительстве получили распространение разновидности систем панельно-лучистого отопления, приведенные в табл. 1.1.

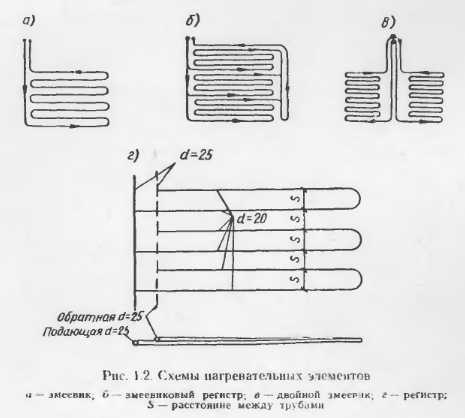

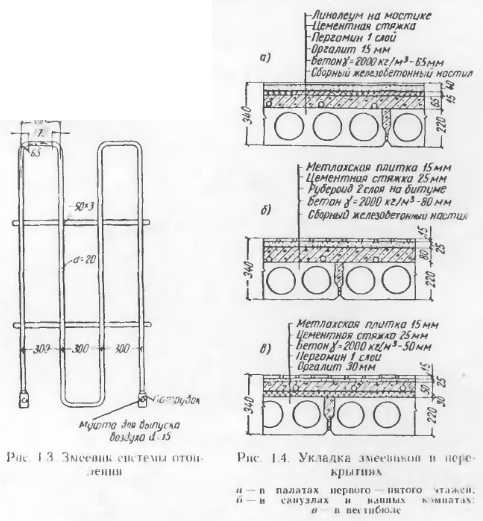

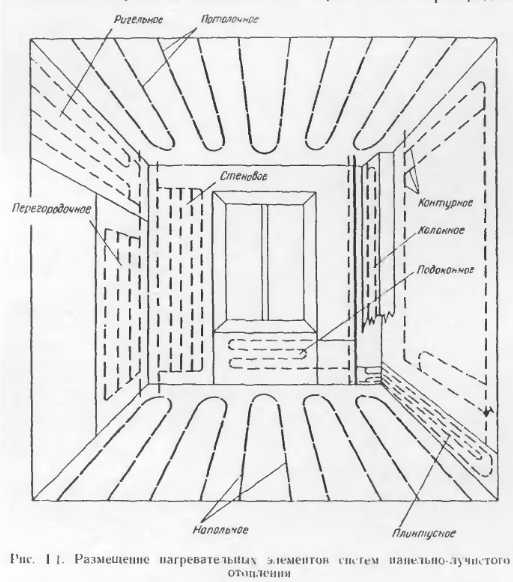

Как видно из табл. 1.1 и рис. 1.1, название системы отопления определяемся местом расположения нагревательных элементов в ограждающих частях здания.



Мы не считаем приведенную условную классификацию исчерпывающем. С изменением конструктивных решений зданий может оказаться наиболее удобным и целесообразным размещать нагревательные элементы в каких-либо других частях здания, как, например, это случилось при разработке проекта панельного отопления санатория в Клязьме (НИИСТ), где наиболее целесообразным с конструктивной н монтажной точек зрения оказалось размещение нагревательных элементов в подоконных досках, такой конструктивный прием найдет применение и массовом, возможно, что «отопление подоконными досками» нужно будет рассматривать как закономерную с присущими ей теплотехническими качествами.

Целесообразность применения различных разновидностей па панельно-лучистого отопления, приведенных в табл 1.1. зависит от: а) требований, предъявляемых к микроклимату помещений; б) планировочного решения зданий и материалов ограждающих конструкций; в) технологии изготовления бетонных ограждающих конструкций (в форма кассетах, проката); г) способа и сроков возведения зданий.

В настоящее время в зданиях, имеющих различные решения, с успехом применяют самые разнообразные системы отопления, выбор которых определяется в каждом отдельном случае конкретными условиями. Важно, чтобы монтаж системы отопления ни в коем случае не отставал от общих темпов строительства, велся бы параллельно с во ведением самою здания и после укладки чердачного перекрытия система могла бы быть сразу пущена в эксплуатацию, создавая тем самым благоприятные условия для имя работ и способствуя сокращению сроков строительства.

PaccMoipini некоторые особенности устройства систем отопления.

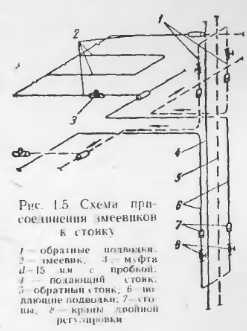

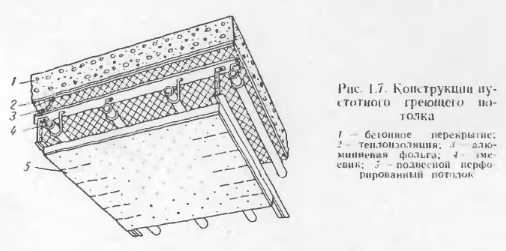

При высоких параметрах теплоносителя (вода с температурой до 100° С) рекомендуются пустотные потолочные панели, одна пз конструкций которых приведена па рис. 1.7.

Для уменьшения теплопотерь вверх под перекрытием прокладывают слон теплоизоляции, покрытый алюминиевой фольгой. Поверхность потолка может быть оштукатурена, шифером, пластмассой, гипсовыми или металлическими листами, обладающими необходимой теплопроводностью. При такой конструкции подвесного потолка возможен осмотр труб в процессе эксплуатации. Расчет температуры па поверхности пустотного потолка привечен в главе 2, п. 4В

Б. Ригельное отопление

Целесообразность размещения нагревательных элементов в верхней зоне перегородок была обоснована теоретически и проверена эксперимента А. К. Андреевским. В САКБ были разработаны конструкции бетонных отопительных панелей, которые ригелю часть перегородки, в связи с чем они были названы «ригельными». Эти панели подвешивают на про дольные стены здания до укладки перекрытий и установки перегородок. Чтобы избежать неровностей, толщину отопительных панелей принимают равной толщине перегородок. Длина панели определяется пролетом между несущими стенами здания, а высота — теплотехническим расчетом исходя из потребной теплоотдачи.

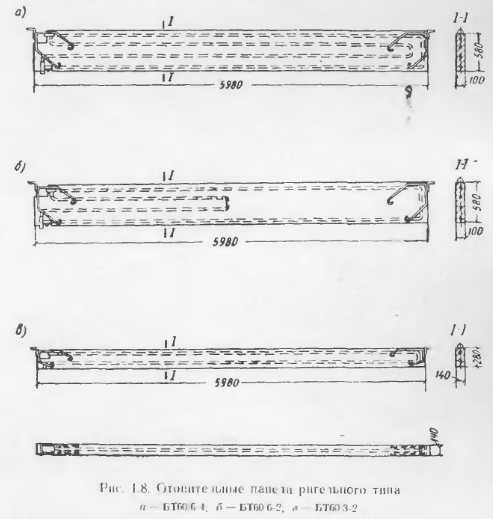

На рис приведены конструкции отопительных панелей, разработанные СЛКВ для бо напетых здании Цифры и марках панелей указывают- косой внутренний размер в дециметрах пролета, в котором панель размещается по длине, первая цифра после косой - высоту панели в дециметрах, вторая цифра после косой — количество гребок, заложенных в панели.

Панель является дополнительной для обогрева помещений с повышенными теплопотери. Размер этой панели по выбран таким, чтобы панель можно было в горновых помещениях разместить у наружной стены над окнами. В помещениях попели БТТ0,3-2 могут быть положены в ни ie балок. Приведенных трех типоразмеров панелей ригельного типа Достаточно для обеспечения необходимой теплоподачи во все помещения с четким членением помещений в плане (палаты на три и шесть коек). При свободной планировке, очевидно, погребется большее количество марок панелей.

В виду равенства поверхностей нагрева панелей одного размера (БТбО/б) изменение их теплоотдачи предусматривается различным количеством труб, закладываемых в массив панели. Таким образом, в одной форме готовят два типа панелей. Учитывая, что напели могут работать теплоотдачей, получается четыре марки, различные по теплопроизводительности. Чтобы избежать необходимости изготовления правых и левых панелей из за различного расположения шпинделя регулировочного крана, нами предусмотрен вывод шпинделя регулировочного крана через нижнюю панели

Следует отметить еще одну особенность. Из условий прочности, необходимой при транспортировании, панель БТ6/3-2 толщиной 140 м и.

Наиболее сложным вопросом при конструировании отопительных панелей, устанавливаемых в верхней зоне опирающихся па продольные капитальные стены здания, является решение узла опирания (подвески) панели на стену здания. Решение этого узла осложняется наличием в верхней части панели «монтажного окна», необходимого для соединения панели со с юн ком.

Приведенные панели типа рассчитаны на применение их в системах отопления. С ригельными панелями САК Б разработаны типовые проекты радиологического и психоневрологического корпусов больниц.

Применение систем отопления может быть рекомендовано в зданиях любого назначения при соответствующей их конструктивной схеме, допускающей подвеску отопитель пых панелей на несущие стены здания. ВЫПУСК панелей типа освоен заводом № 7 Главмосиромстройматериалов.

В Москве с отоплением четырехэтажный родильный корпус больницы № Г7.

В. Стеновое отопление

Размещение нагревательных элементов наружных стен и осуществлено НИ ИСТ АСпА СССР в зданиях с многослойными панелями. При изготовлении панелей наружных элементы и стояки заделывают на заводе, что дает последующее снижение трудозатрат па месте монтажа здания.

Целесообразность заделки нагревательных элементов в наружные стены не является бесспорней. Ясно, что устранение в помещении большей части холодной поверхности наружной стены и снижение отрицательно радиации у лиц, находящихся в помещении, является положительным фактором Вместе с тем наличие нагревательного элемента в наружной стене вызывает необходимость увеличения эффективности или толщины теплоизоляции в целях снижения бесполезных потерь тепла. Кроме того, некоторые конструкторы полагают, что наличие нагревательного элемента наружных стеновых панелей может несколько увеличить раскрытие швов.


В мире панели наружных степ с утеплителем, не изменяющим своих свойств при воздействий высоких (100 — 110 С) температур, представляйся заделывать элементы системы отоплении во внутренний слой.

В целях снижения бесполезных потерь тепла рекомендуется иметь за нагревательным элементом слон конструкции, обладaющие сопротивлением теплопередаче не менее 1.5 — 2 м2. Во всяком случае увеличение потерь тепла не должно превышать 10%.

В Москве системы с расположением нагревательных элементов в наружных стенах в нескольких жилых зданиях. В Челябинске и 1902 г. построено (по проектам НННСТ ДСнА УССР) девять пятиэтажных Здании, и которых стеновое отопление применено с повышенными параметрами теплоносителя. В настоящее время проводится этих систем в условиях эксплуатации.

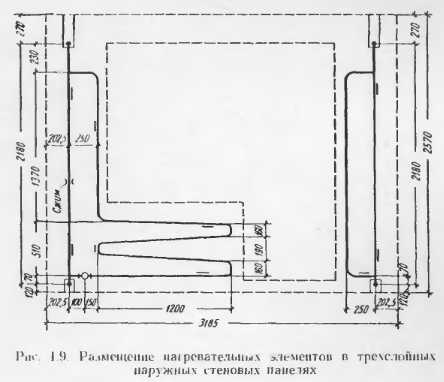

В ЦПП жилища разработаны проекты стенового отопления в типовых проектах девяти-этажных жилых домов серии 1-464 для конструктивного варианта с трехслойными панелями наружных с ген Примеры размещения нагревательных элементов в наружных приведены па рис. 1.9.

Г. Отопление бетонными перегородочными панелями

Системы с бетонными перегородочными панелями в виде применяют в крупноблочном [15, 16] н крупнопанельном строительстве в тех случаях, когда перегородки в зданиях выполнены из материалов с малым теплопроводности

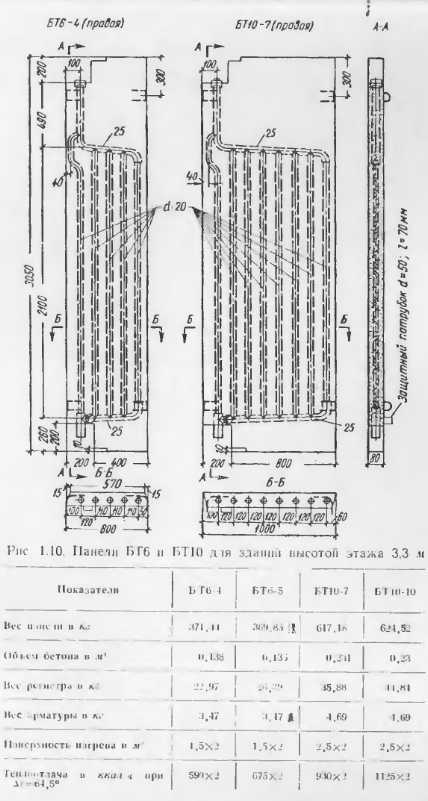

Панели для крупноблочных зданий с высотой этажа 3,3 м и двух размеров по ширине — 600 (БТ6) н 1000 мм (LT10) По теплоотдаче принято четыре марки панелей (БТ6-4 БТ6-5, БТ10-7, БТ10-10). Пз условно крана (справа пли слева) число марок. Чертежи этих панелей при ведены па рис. 10. Д ш зданий с высотой этажа 3 м также панели шириной 600 и 1000 мм, пяти марок по теплоотдаче (БТ6-3, БТ6 6, Б Г10 5, БТ10 8 и Б1 10-11). Размеры этих панелей показаны на рис. I II.

Приведенные выше конструкции бетонных перегородочных панелей рассчитаны па применение их в однотрубных системах водяного отопления с разводящей, прокладываемой по чердаку.

В связи с переходом па строительство зданий в ЗДАНИЯХ с не представляемся возможным проложить разводящие магистрали на чердаке пли под потолком верхнего этажа. В этих случаях применяют двухтрубные системы с прокладкой разводящей и обратной магистралей по подвалу. Для монтажа двухтрубных систем панельного (серия типовых жилых домов 1-515) возникла необходимость разработки специальных бетонных отопительных панелей

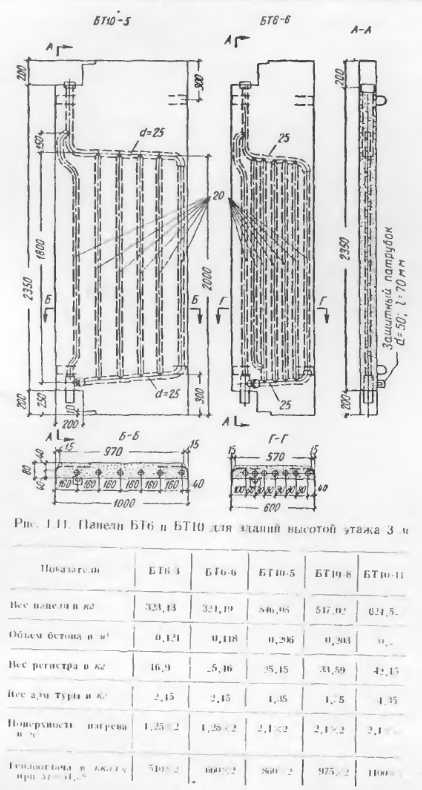

Конструкция этих панелей показана па рис. 1.12. Рабочие чертежи панелей приводятся в альбоме САКВ. Следует отметить одну особенность и маркировке. Если на рис. 1.10 и 1.11 ввиду различной ширимы панелей первое число указывало ширину панели в дециметрах а второе- количество вертикальных труб в регистрах, не считая замывающего участка, то на рис. 1.12 равной ширине всех панелей (8(H) мм) и равенству количества вертикальных трубок чисто в марке панелей указывает высоту вертикальных трубок регистра.

Отличительной особенностью беконных перегородочных но сравнению с применявшимися (в экспериментальных обьектах) конструкциями их нерачительная ширина. Уменьшение ширины перегородочных панелей вызвано стремлением уменьшить затруднения и расстановке мебели и снизить расход бетона. В зданиях с полнометражными квартирами при установке панелей шириной 600 мм расстановка мебели не вызывает затруднений. Жалобы имеются на неудобства расстановки мебели и угловых комнатах, где из-за необходимости компенсации значительных по две панели В зданиях с малометражными квартирами перегородочные панели значительно стесняют размете пне мебели, 1 а к как проходные комнаты имеют в перегородках дверные проемы, что существенно уменьшает периметр стен, для расстановки мебели. Это обстоятельство является одной из основных причин разработки других конструктивных приемов оформления поверхностей нагрева.

Д. Контурное отопление

Система контурного отопления имеет весьма существенные преимущества: а) наиболее полное использование металла, так как при расстояния между трубами их полезная теплоотдача увеличивается; о) изготовление нагревательных элементов и стояков системы отопления на заводе с использованием высокопроизвдительных механизмов; в) снижение трудовложения на монтаж системы отопления на постройке; г) общее снижение стоимости устройства систем отопления; ц) одновременное и монтажных работ; е) рассредоточение поверхности нагрева, снижение средней температуры поверхностей нагрева н устранение затруднений в расстановке мебели.

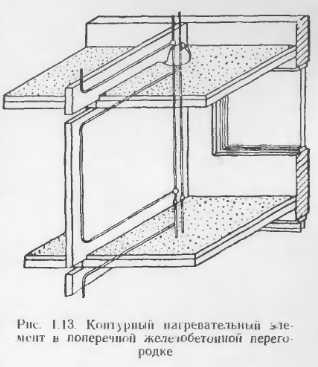

На рнс. 1.13 показан один из возможных способов размещения нагревательного элемента в системе контурного отопления.


Конфигурация регистров контурного отопления зависит от формы панели, а протяженность труб нагревательного элемента — от теплопотерь помещения. Как правило, для всех средних этажей размеры нагревательных элементов остаются неизменными, а для обогревания помещений верхних этажей протяженность труб нагревательных элементов увеличивается. В связи с этим марки панелей для верхнего этажа отличны от марок панелей для средних этажей.

В тех случаях, когда все ограждения помещений выполнены из бетона, как, например, в зданиях из объемных элементов, нагревательные элементы могут быть заложены таким образом, чтобы наиболее полно удовлетворить теплотехнические и монтажные требования и бытовые удобства.

Контурное отопление применимо в зданиях любого назначения при равном шаге поперечных бетонных внутренних стен. По проектам ЦШШЭП жилища осуществлен ряд объектов с контурным отоплением, в частности восьмиэтажная гостиница «-Юность», четырехэтажный дом из пластмасс, четырехэтажные дома серии IGO.o н др.

Опыт изготовления панелей степ с контурными нагревательными элементами, монтаж панелей на строительстве и эксплуатация здании показали высокие технико экономические и индустриальные качества этой системы. Эффективность применения систем отопления с рассредоточенным размещением труб нагревательного элемента во внутренних стенах становится еще более очевидной, если учесть, что в этих системах почти полностью устраняются бесполезные потерн тепла.

Расположение контурных нагревательных элементов возможно не только в панелях, изготовляемых в кассетах. Система контурного отопления намечена к осуществлению в доме со стенами из бетонных панелей, изготовляемых методом проката. Так как в этом доме все междукомнатные перегородки состоят из двух отдельных скорлуп, то нагревательные элементы приходится располагать в каждой скорлупе. При этом расход металла и количество монтажных операций на постройке увеличиваются, по зато возникает возможность покомнатной регулировки теплоотдачи отопительных панелей.

Системы контурного отопления обладают самыми высокими экономическими н монтажными показателями, поэтому их предусматривают в качестве одного из вариантов в проектах типовых жилых домов серии 1-464

Е. Колонное отопление

Разработка новых конструктивных схем зданий влечет за собой необходимость применения новых конструктивных решений систем панельного отопления. Примером такой взаимосвязи является разработка системы отопления с размещением нагревательных элементов во внешнем слое бетона несущих колонн — «колонное отопление» для зданий с полным безригельным каркасом, разработанных НИИ общественных зданий АСпА СССР. Конструктивное решение зданий с безригельным каркасом таково, что ни одна из известных схем панельного отопления не может быть органически вписана в строительные конструкции зданий. Применение любой обычной системы отопления влечет значительные конструктивные осложнения при ее осуществлении.


Предварительные подсчеты показали, что для всех помещений средних этажей при шаге колоны 3 м достаточна теплоотдача поверхностей колонн, обращенных в помещение, при наличии в них нагревательных элементов. Чтобы обеспечить равномерность теплоотдачи поверхностей колонн, расположенных па различных этажах, нагревательные элементы должны быть выполнены по бифилярной схеме.

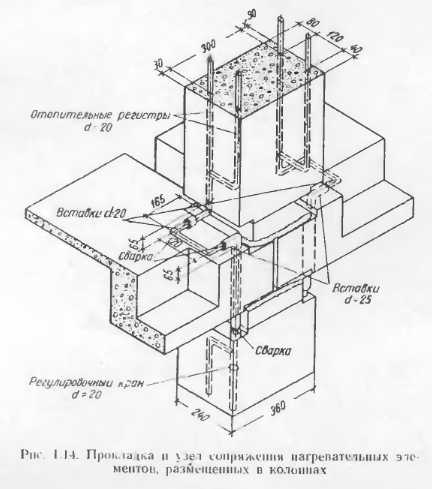

Экспериментальную систему колонного отопления намечается осуществить в здании больницы в Челябинске. Рабочий проект этой системы выполнен отделом инженерного оборудования ЦНПИЭП жилища. На рис. 1.14 показаны прокладка и узлы сопряжения нагревательных элементов системы колонного отопления.

Можно полагать, что прп массовом внедрении общественных зданий е полным безригельпым каркасом системы колонного отопления и ряде случаев могут оказаться наиболее приемлемыми.

Ж. Отопление подоконными панелями

Ввпд\ привычного расположения нагревательного прибора под окном наибольшие усилия были затрачены на разработку различных вариантов подоконных бетонных отопительных панелей. В настоящее время имеется значительное количество весьма разнообразных предложении по конструктивному оформлению приборов. Рассмотрим некоторые из них.

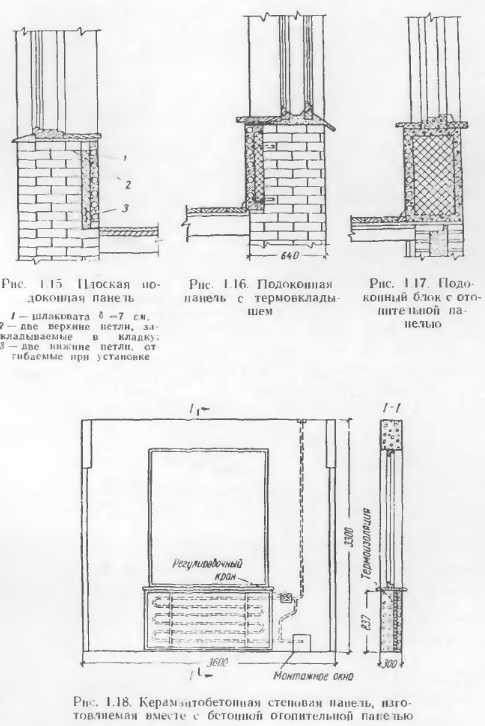

П. Ф. Ливчаком разработано несколько швов подоконных отопительных панелей Плоскую подоконную панель толщиной 6 см (рис. 1.1В) устанавливают в нише под окном (заподлицо с внутренней поверхностью стены) или без ниши — выступающей от стены.

Подоконная напеть с термовкладышем показана на рис. 1.16. В качестве термовкладыша могут быть использованы пористые утеплители. Удобство этой конструкции заключается в том, что посте установки панели исключаются дополнительные работы по утеплению поверхности, обращенной к наружной степе.

Подоконный блок с отопительной панелью (рис. 1.17) является частью наружной стены н позволяет несколько снижать трудозатраты на устройство отопления.

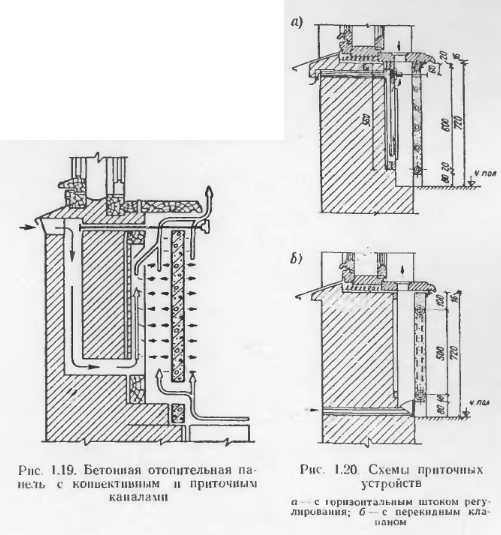

На рис. 1.19 показана установка бетонной отопительной напели с конвективным н приточным каналом. Схемы приточных и конвективных каналов, разработанные М. К. Федоровым (Ленпроект), приведены па рис. 1.20 [18].

Приведенных конструкций различных подоконных бетонных отопительных панелей достаточно, чтобы уловить основную идею, направленную на снижение металлоемкости нагревательных приборов н повышение эффективности использования всех поверхностей.

Подоконные бетонные панели могу быть использованы в системах отопления любых зданий, а также в отдельных помещениях с повышенными санитарно-гигиеническими требованиями в зданиях с радиаторным отоплением.

3. Плинтусное отопление

Принцип плинтусного отопления, т. е. размещение нагревательных поверхностей МАЛОЙ ВЫСОТЫ В нижней зоне но периметру отапливаемых помещений, не является новым. Введение теплотехнических, строительных и эксплуатационных преимуществ перед радиаторным отоплением отопление плинтусными нагревательными приборами различных конструкций получило весьма широкое распространение в Америке. За рубежом применяют только металлические конструкции плинтусных нагревательных приборов.

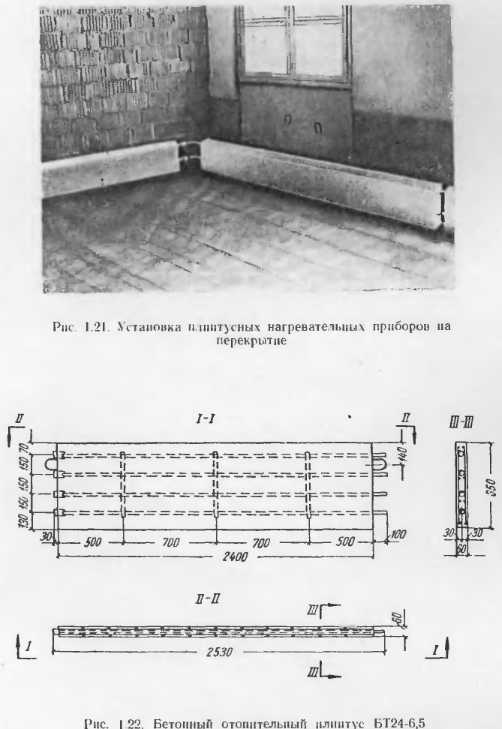

САКБ в 1933 г. была разработана конструкция бетонных нагревательных приборов тля отопления детских учреждений, и которых необходимо «отдавать интенсивный прогрев нижней зоны помещений. При разработке конструкции бе- IOIH1UX плинтусов учитывалась необходимость одновременного производства строительных и монтажных работ, поэтому плинтусов предусмотрена непосредственно па перекрытие (рис. 1.21).

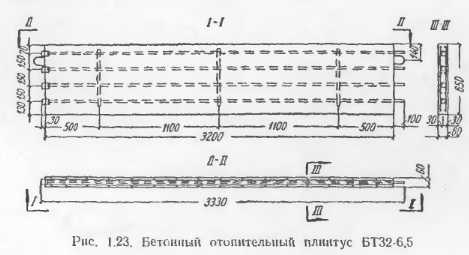

Следует отметить, что бетонные отопительные плинтусы ма лой высоты (230— 300 мм) с односторонней теплоотдачей при параметрах теплоносителя 70 С обладают сравнительно не большой теплоотдачей и могут оказаться достаточными только для южных районов. В климатических условиях lull зон принцип плинтусного отопления, т. о. обогрева помещений параметpa размещенными нагревательными приборами (при использовании бетонных панелей), удается осуществить, только увеличив их высоту до 500 мм. При разработке типовых проектов детских учреждений для климатических условий Москвы высота отопителя наделен принята 570 мм.



Производство этих панелей с 1959 г. организовано на заводе № 7 Главмоспромостройматериалов. Только в Москве системами плинтусного отопления оборудовано более 100 детских учреждении.

Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966.
