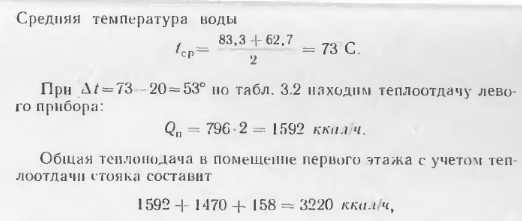

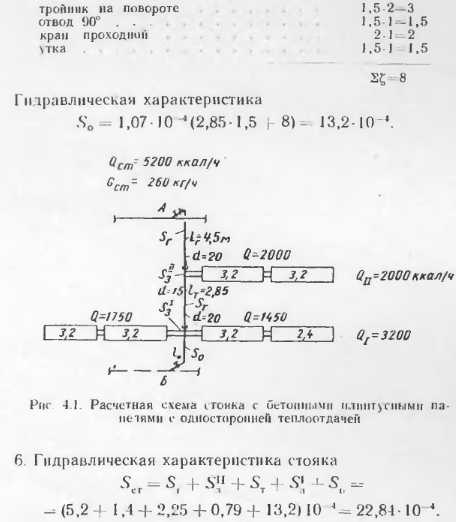

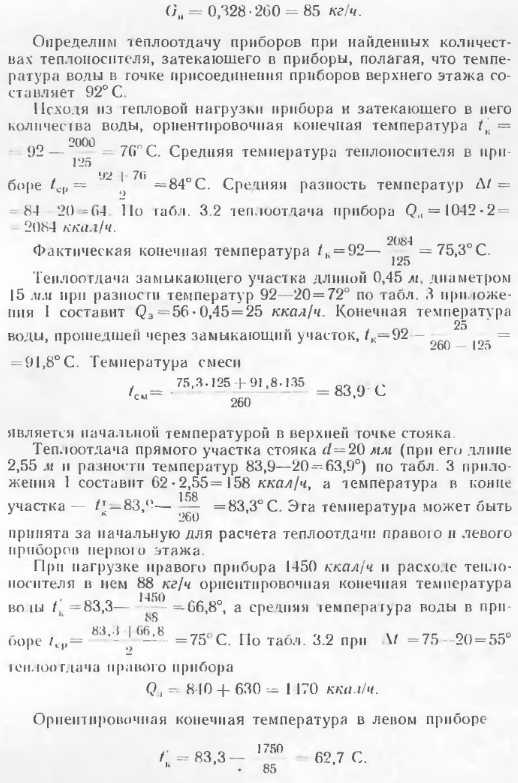

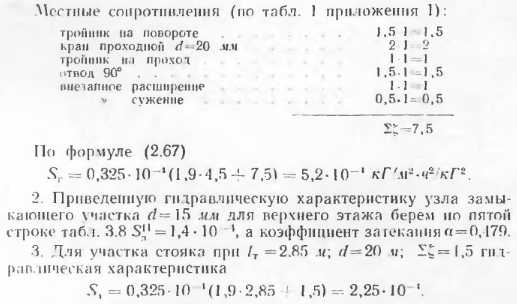

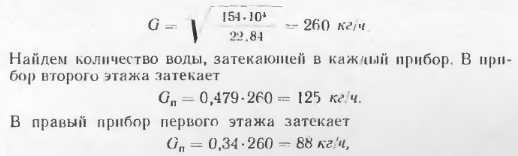

ПРИМЕР ГИДРАВЛИЧЕСКОГО И ТЕПЛОВОГО РАСЧЕТОВ ОДНОТРУБНОГО СТОЯКА С ПРИСТАВНЫМИ БЕТОННЫМИ ОТОПИТЕЛЬНЫМИ ПЛИНТУСАМИ

Основные предпосылки для гидравлического расчета всех систем панельно-лучистого отопления изложены в главе 2. Гидравлический расчет систем плинтусного отопления имеет некоторые специфические особенности.

В системах плинтусного отопления чем больше поверхность нагрева прибора, тем больше протяженность нагревательного элемента н его гидравлическое сопротивление, а коэффициент затекания теплоносителя в приборы меньше. Проведенными исследованиями на выполненных в натуре системах отопления выявлено, что при протяженности нагревательных приборов более 10 л? в однотрубных схемах с прямыми замыкающими участками прогреваемость их значительно снижается ко сравнению с приборами меньшей протяженности. Поэтому при расчете систем необходимо учитывать распределение теплоносителя по всем плинтусным приборам с учетом изменения коэффициентов затекания в зависимости от протяженности приборов.

В связи с этим системы плинтусного отопления наиболее целесообразно рассчитывать но методу переменных перепадов температуры теплоносителя по стоякам [41]. Для расчета трубопровод этих систем можно пользоваться готовыми значениями величин А и , приведенными в табл. 2 приложения I.

Аналогично рассчитывают все стояки однотрубных систем плинтусного отопления.

Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966.
