ПРИМЕР ТЕПЛОГИДРАВЛИЧЕСКОГО РАСЧЕТА СИСТЕМЫ КОНТУРНОГО ОТОПЛЕНИЯ

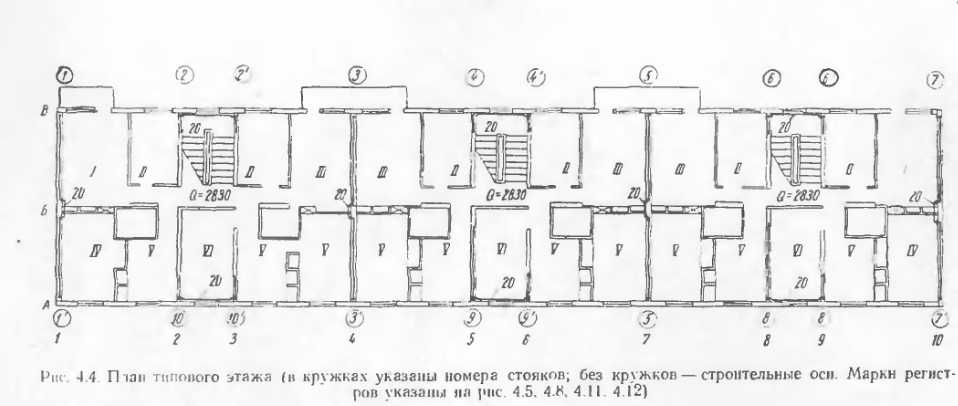

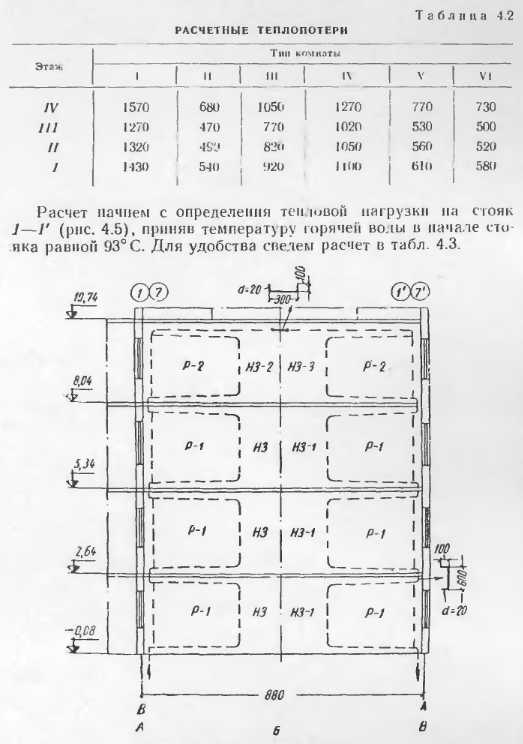

Рассмотрим расчет тупиковой схемы отопления. Нагревательные элементы системы отопления в бетонных перегородочных панелях внутренних и наружных торцовых стен. Схема стояков П-образная. Расчетные для района с +31 С указаны в табл 4.2, а тины помещений обозначены римскими цифрами типовою (рис. 4.4) помещения обогреваются нагревательными элементами, заделанными во слой бетона наружных панелей торцовых стен.

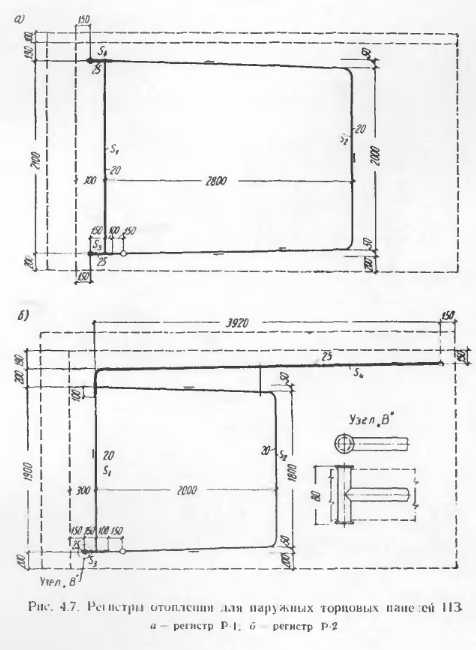

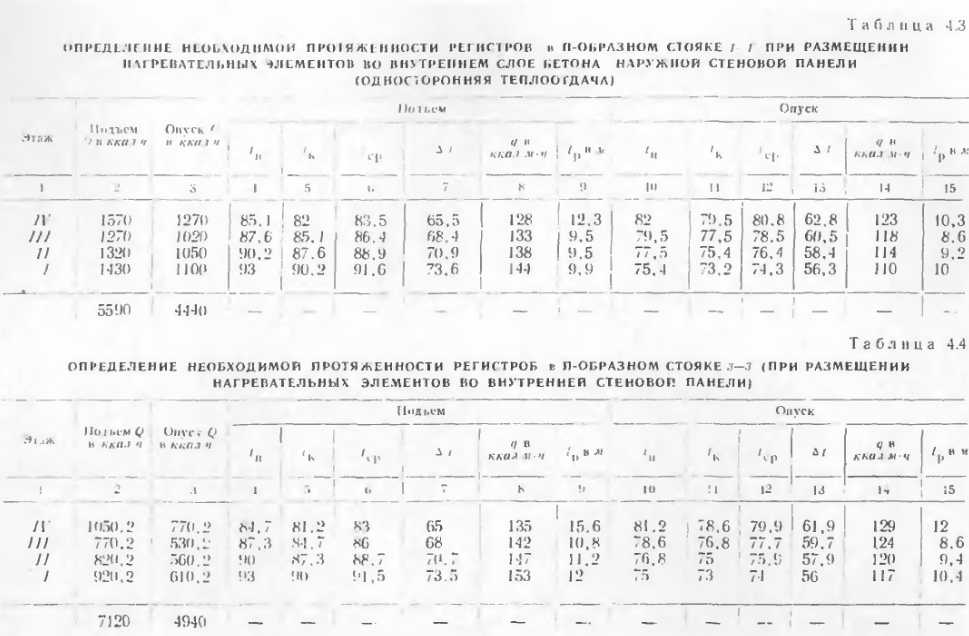

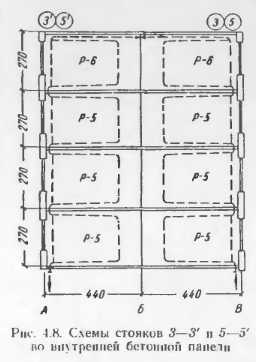

Определим протяженность регистров, заложенных во внутреннюю (рис. 4.8) бетонную стену толщиной 120 мм (стояк 3—3). При определении тепловой нагрузки на стояк следует помнить, что он обогревает смежные комнаты. Расчет сведен в табл. 4 4

Суммарная тепловая нагрузка на стояк QCT=I2 060 ккал/ч. Расчетный расход воды по стояку С = 603 кг/ч. Заполняем графы 4, 5, 6, 7, 10, II, 12 и 13 табл. 4.4. В каждую ветвь регистра поступит 302 кг/ч воды, при этом в = 0,011 м- ч- град/ккал.

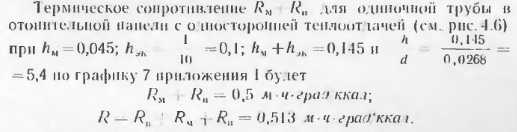

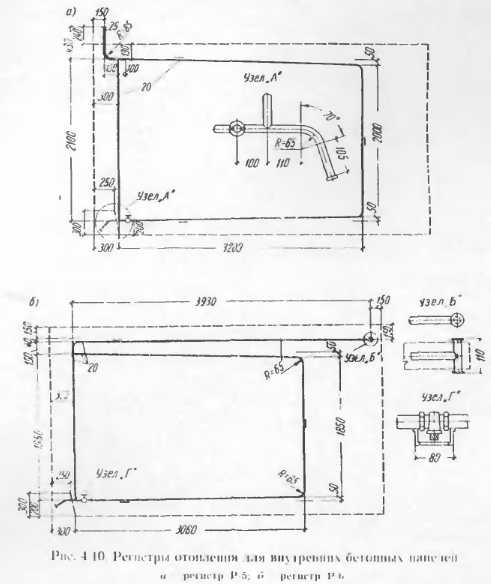

Термическое сопротивление RM для одиночной трубы в панели с двухсторонней теплоотдачей находим по графику рве. 8 приложения I, учитывая, что (рис. 4.9):

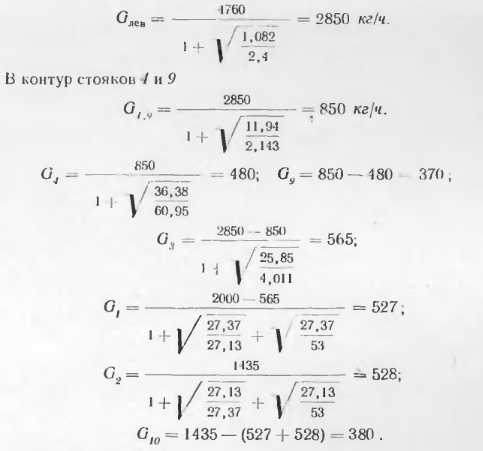

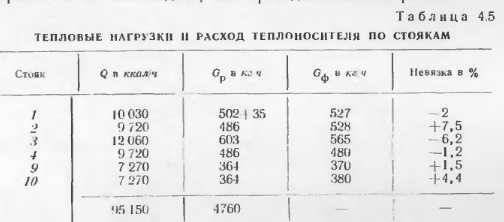

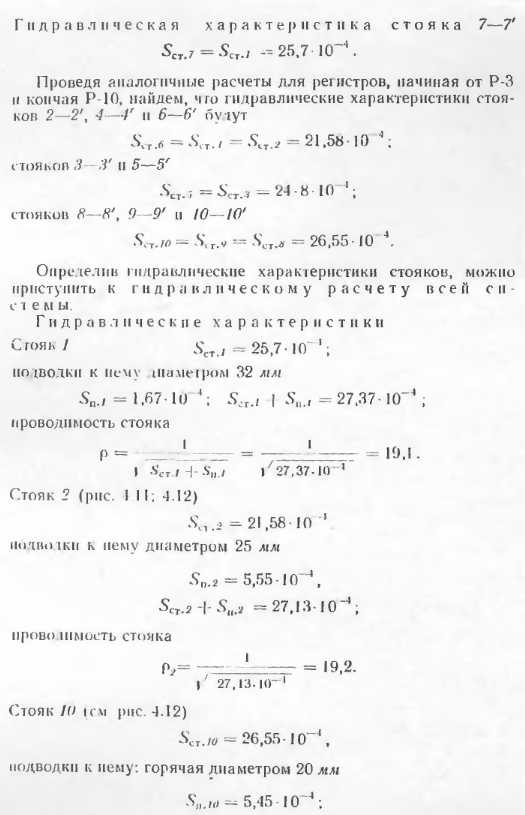

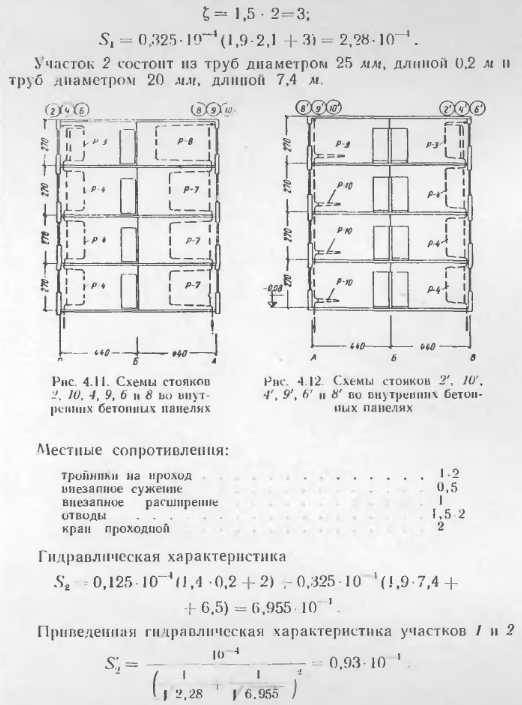

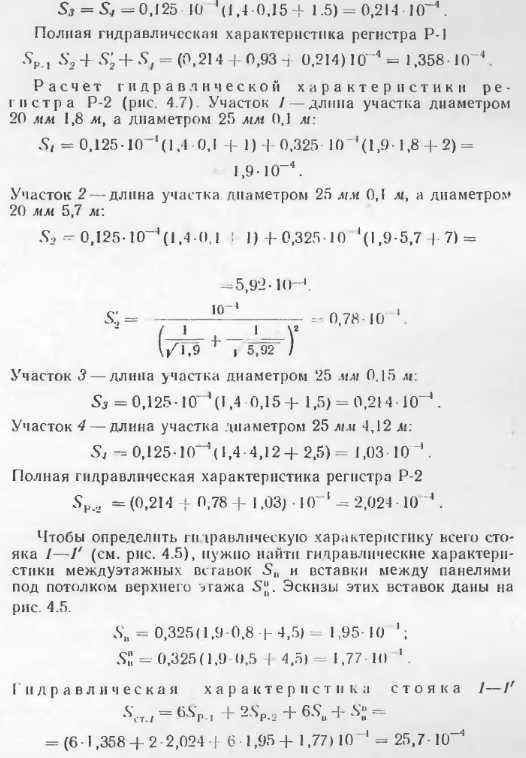

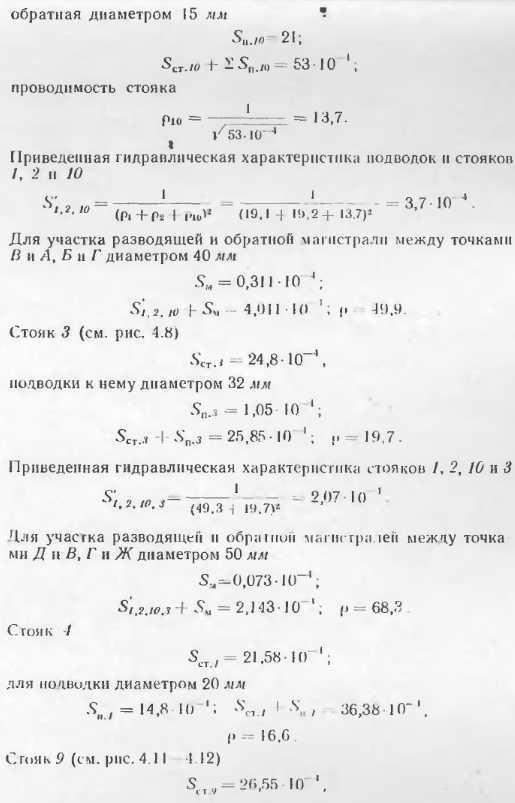

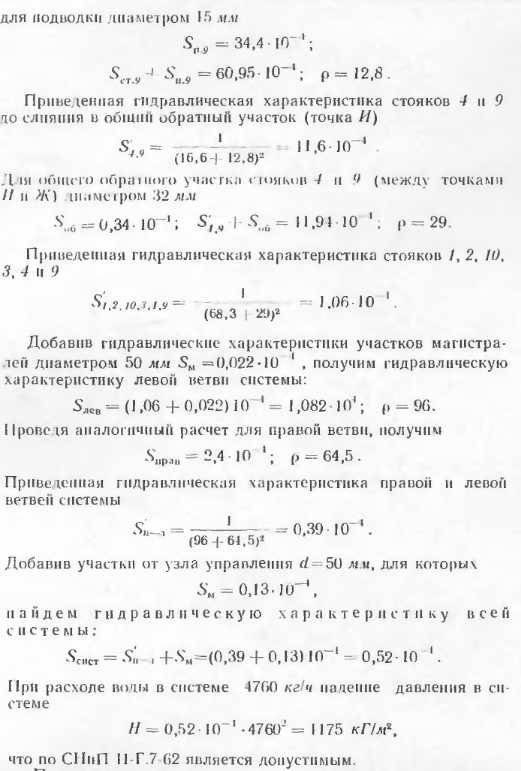

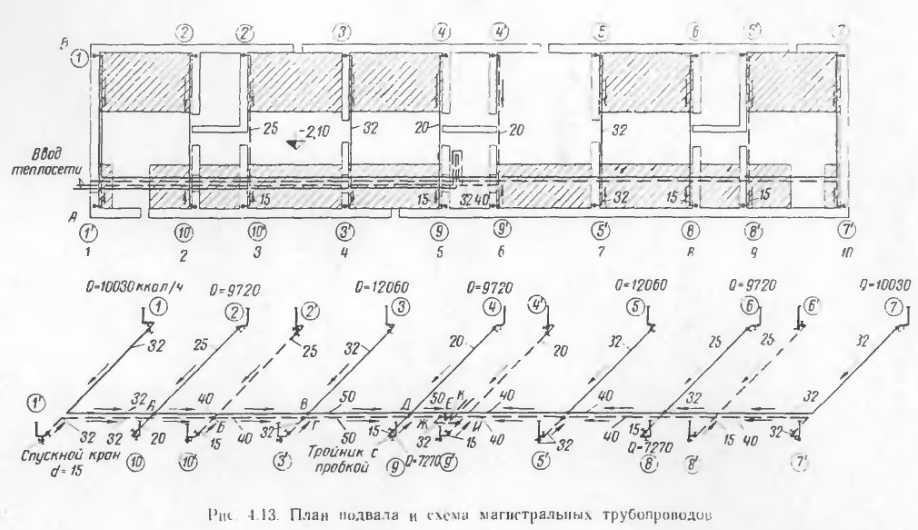

В табл. 4.5 приведены тепловые нагрузки по стоякам, расчетные и фактические количества теплоносителя, затекающие в стояки левой ветви системы отопления.

Как видно из этой таблицы, в стояк 3 поступает теплоносителя на 0,2% меньше расчетного. Чтобы выявить, как это может отразиться на теплоотдаче, был проведен тепловой расчет.


Из этого расчет и видно, что при уменьшении расхода тепло носителя но стояку на 6,2% теплоотдача стояка снизилась па 1%.

Следовательно, найденные расчетом расходы теплоносителя по стоякам можно считать окончательными, так как даже без тепловой регулировки системы будет обеспечена необходимая теплоотдача в отапливаемые помещения.

Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966.
