ПРИМЕР ТЕПЛОВОГО РАСЧЕТА ПОТОЛОЧНОНАПОЛЬНОГО ОТОПЛЕНИЯ

Столкнувшись впервые с расчетом систем потолочно-напольного отопления, трудно уловить закономерности и последствия, к которым ведут изменении отдельных расчетных параметров.


Чтобы несколько облегчить на первых порах решение конкретных задач, пример расчета теплоотдача пола и потолка.

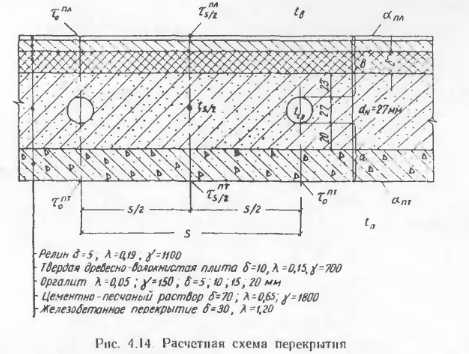

Расчетную схему перекрытия, разработанного Институтом общественных зданий (НПИОЗ) Академии строительства и архитектуры СССР, см. па рис. 4-14.

Теплоотдача труб используется наиболее эффективно, если они замоноличенны в слон, обладающий высоким коэффициентом теплопроводности. Обычно регистры из труб заделывают в слон бетона или железобетона.

В расчетной схеме принят менее благоприятный в теплотехническом отношении, по более дешевый в строительстве способ заделки труб в слой цементно-песчаного раствора с Я = = 0,65 ккал/м • ч • град.

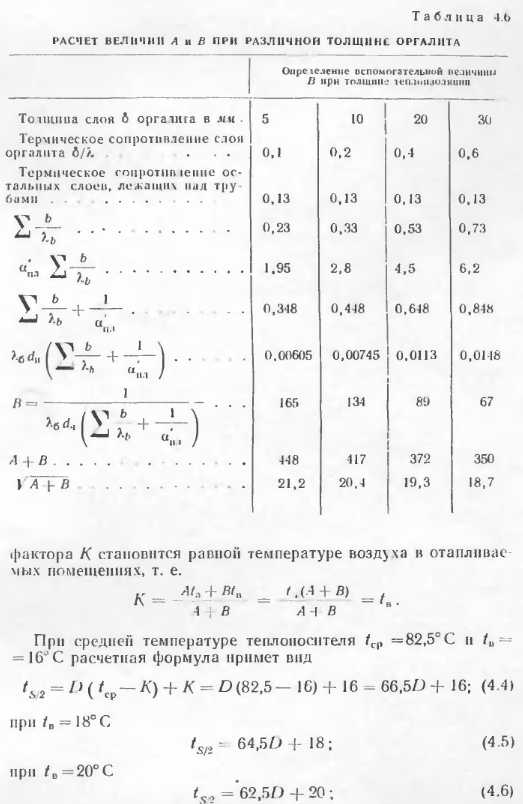

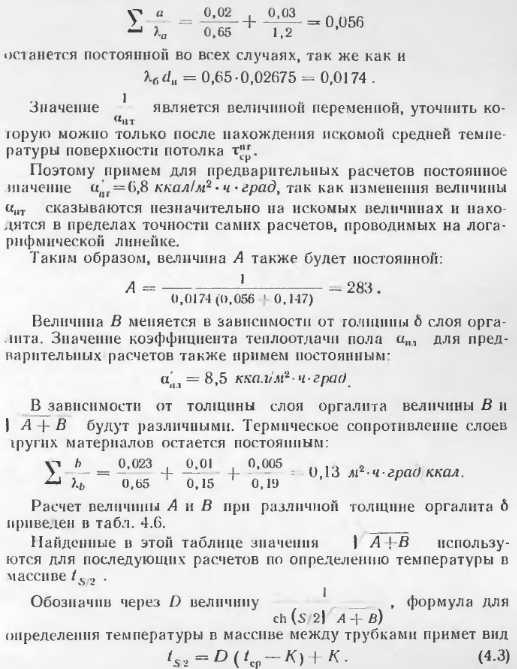

Найдем определяющие величины А по формуле (2.36) и В по формуле (2.37).

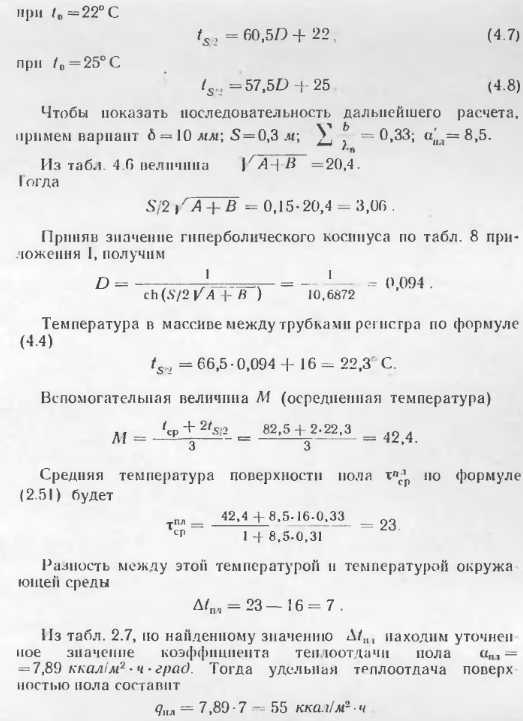

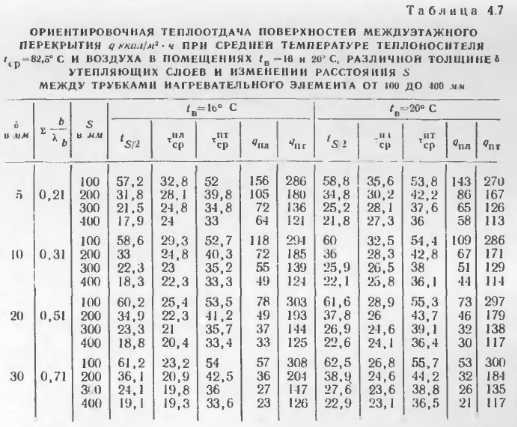

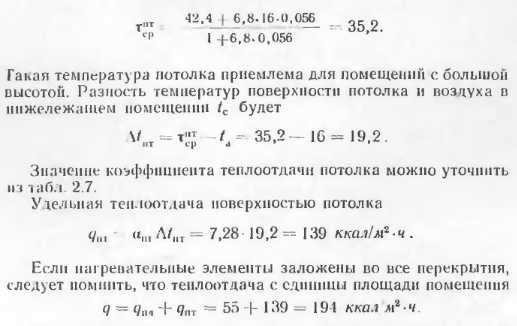

Основные данные, полученные в приведенном выше расчете, можно найти в строке 7 табл. 4.7. Остальные данные этой таблицы получены путем аналогичных расчетов.

Таблица приведена, чтобы показать, как изменение конструкции перекрытия влияет на температуру и теплоотдачу поверхностей пола и потолка. Это может облегчить работу па начальных стадиях проектирования. На основании данных этой таблицы можно сделать еле дующие выводы.

1. При увеличении толщины изоляции б, размещаемой над регистром, существенно понижается средняя температура пола т1 и несколько увеличивается средняя температура потолка т , причем эти изменения происходят наиболее резко при малых 5

2. При увеличении толщины изоляции в несколько снижается общая теплоотдача перекрытия, которая более существенно изменяется при малых 5.

3. Увеличение расстояния между трубками регистра 5 не дает снижения теплоотдачи. При увеличении расстояния в 4 раза теплоотдача уменьшается в 2,5 раза. Следовательно, если теплоотдающая поверхность достаточно велика, целесообразно с точки зрения экономии металла увеличивать расстояние между трубками.

4. С изменением 5 значительно изменяется температура, поэтому при подсчете теплоотдачи поверхностей необходимо уточнить значения коэффициентов теплоотдачи брать их из табл. 2.7.


Следует отметить, что снижение параметров теплоносителя /ср вызывает примерно равное снижение теплоотдачи поверхностен, а повышение внутренней температуры в отапливаемых помещениях /„ (при неизменных параметрах теплоносителя ср и конструктивных размерах S, b, d) приводит к увеличению температур t, но снижает теплоотдачу этих поверхностен.

Табл. 4.7 дает достаточно наглядное представление о динамике качественных тср и количественных q изменений в зависимости от изменения расчетных параметров S, tu и о.

Следует отметить, что при данной конструкции перекрытия (см. вариант 6 = 20 мм) не удается получить на поверхности потолка TJ(=30°C. Следовательно, для понижения температуры па поверхности потолка придется между плитой перекрытия и слоем бетона, в который замоноличивают отопительные регистры, заложить слон утеплителя. Это даст возможность понизить тЦ и несколько повысить

В связи с тем что укладка теплоизоляции между плитой перекрытия и слоем бетона вносит конструктивные осложнения, влечет непроизводительный расход теплоизоляции, осложняет производство работ, а также нарушает монолитность перекрытия, к этом мере следует прибегать только в крайних случаях н в тех помещениях, где повышение действительно может вызвать дискомфортные условия.

Определив исходя из конструктивной схемы перекрытия оптимальный шаг 5 и наметив общую схему питания отдельных элементов системы (при этом горячую линию следует прокладывать вдоль наружной стены), можно приступить к гидравлическому расчету системы, который производится по формулам, привеченным и п. 5 главы 2.

Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966.
