СОСТАВЛЕНИЕ ВСПОМОГАТЕЛЬНЫХ ТАБЛИЦ ДЛЯ ТЕПЛОВОГО И ГИДРАВЛИЧЕСКОГО РАСЧЕТОВ

Тепловой расчет систем панельно-лучистого отопления и гидравлический расчет с переменными перепадами температуры теплоносителя для специалистов, впервые проектирующих эти системы, представляется несколько громоздким. Такое впечатление в значительной степени кажущееся, но оно в какой-то мере справедливо, если не систематизировать материалов, действительно необходимых для расчета тон или иной системы.

Покажем на нескольких примерах, как можно упростить расчетные материалы различны систем и привести их к виду, удобному для применения в практике проектирования.

А. Данные для расчета бетонных отопительных плинтусов с односторонней теплоотдачей

В процессе конструирования систем плинтусного отопления детских учреждении выявилось, что из условий раскладки нагревательных приборов по помещениям необходимо иметь минимум два типоразмера: длиной 2,4 и 3,2 при расчете однотрубных систем отопления разности температур t будут существенно меняться, поэтому целесообразно было составить таблицу теплоотдачи этих приборов (табл. 3.2), что значительно облегчает тепловой расчет системы и исключает возможные ошибки при расчете теплоотдачи но формулам.

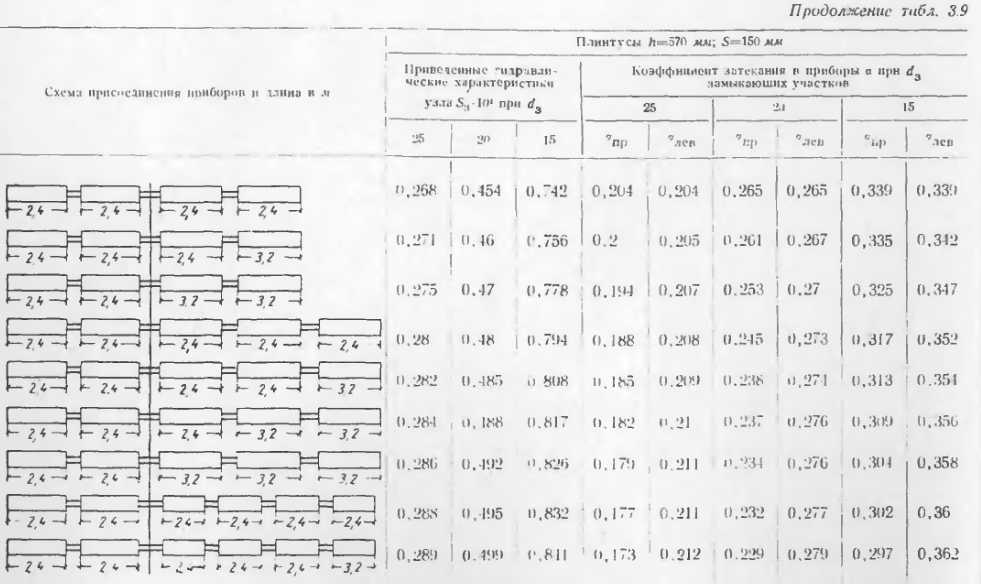

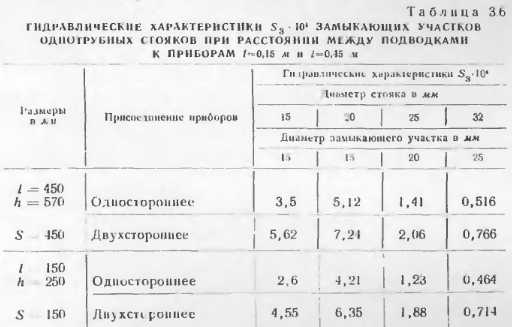

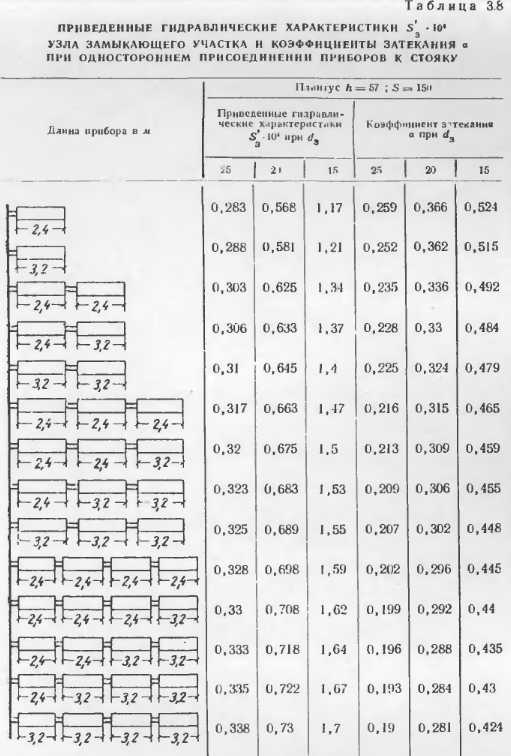

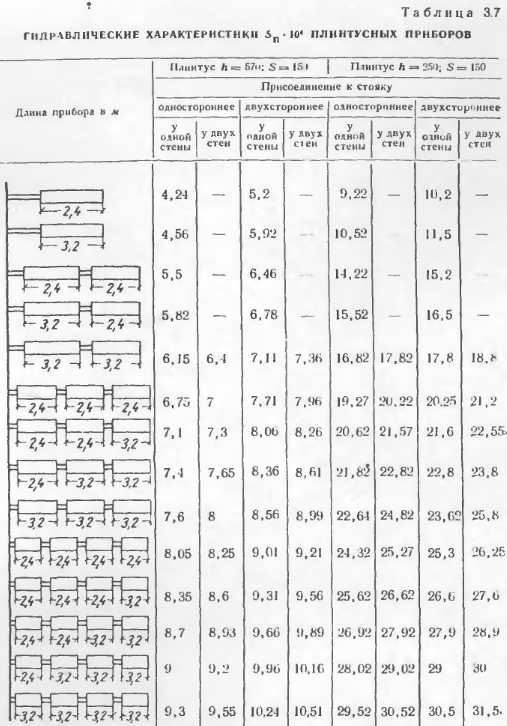

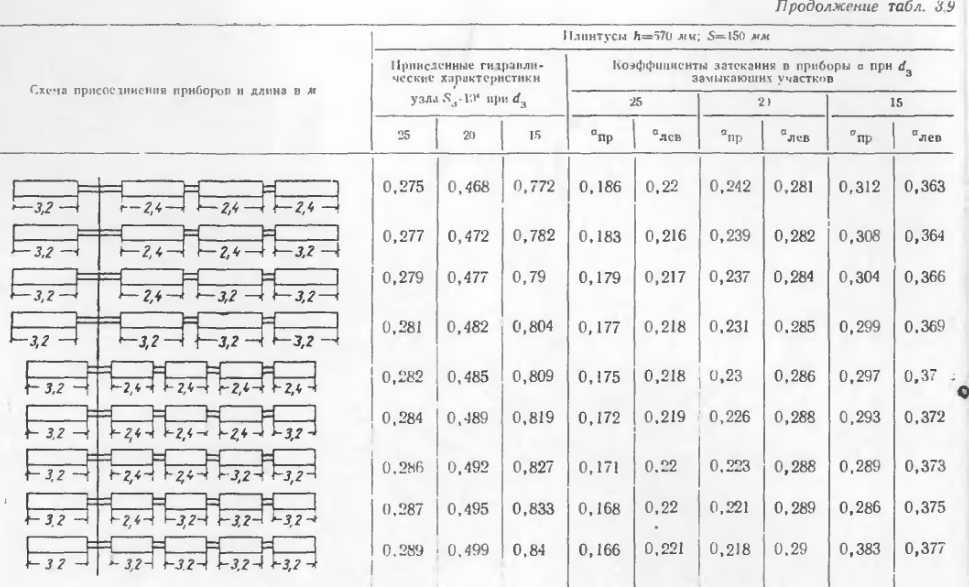

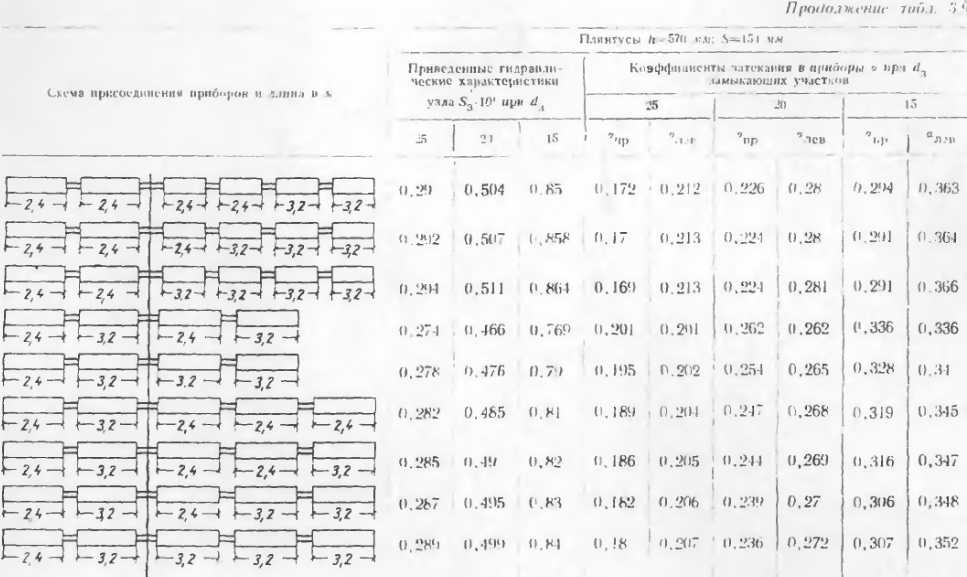

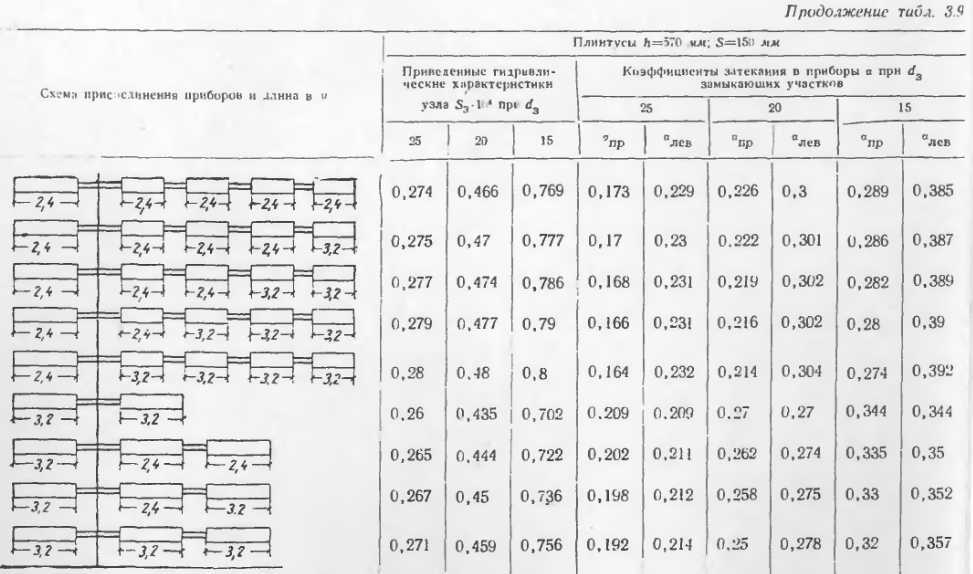

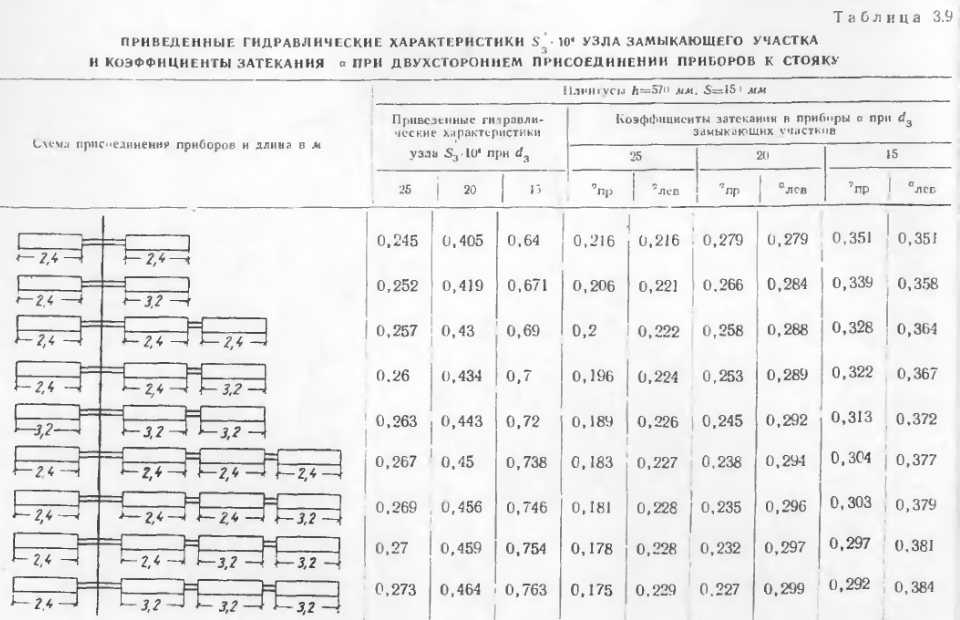

Можно существенно ускорить гидравлический расчет, составив таблицу значений гидравлических характеристик замыкающих участков (см. табл. 3.6); гидравлических характеристик 5„ нагревательных элементов, заложенных в плинтусные приборы (см. табл. 3.7); приведенных гидравлических характеристик узла замыкающего участка и коэффициентов затекания при одностороннем присоединении приборов к стояку (см. табл. 3.8). Имеются аналогичные таблицы и для двухстороннего присоединения приборов к стояку (см. табл. 3.9).

Применение вспомогательных таблиц дает возможность свести к минимуму трудозатраты па проектирование систем плинтусного отопления.

Б. Данные для расчета бетонных отопительных плинтусов с конвективным каналом

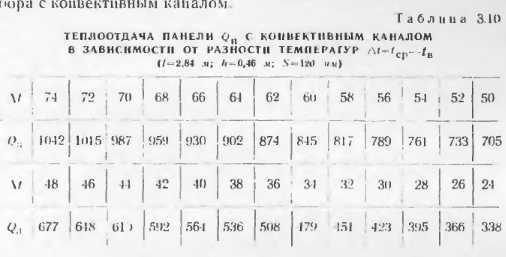

В результате расчета бетонной отопительной панели с конвективным каналом, приведенного в § 5 этой главы, получена исходная формула (3.2) для определения теплоотдачи. Несмотря на весьма простой вид этой формулы, все-таки в процессе лилового расчета системы удобнее пользоваться не формулой, а табл. 3.10, в которой даны готовые значения теплоотдачи прибора с конвективным каналом

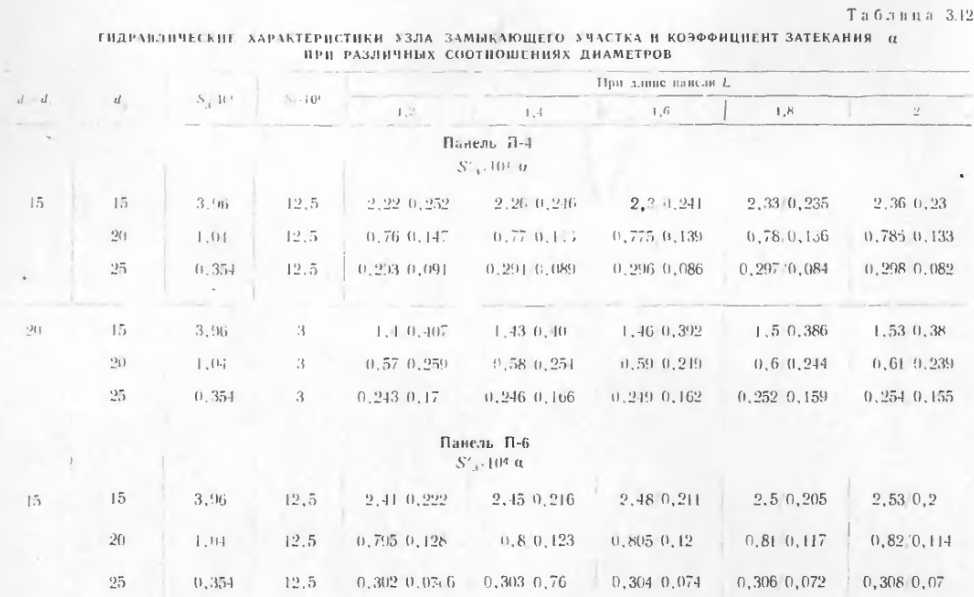

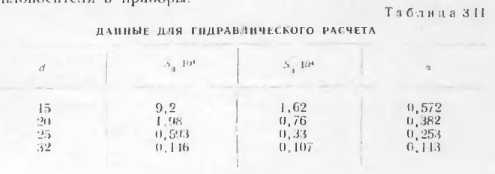

Для гидравлического расчета системы весьма полезны данные о гидравлических характеристиках замыкающего участка S, при различных диаметрах, приведенные характеристик замыкающего участка St н коэффициенты затекания и теплоносителя в приборы.

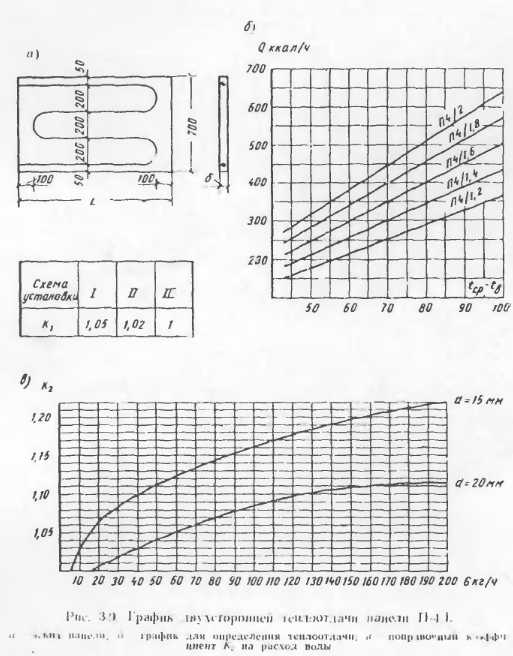

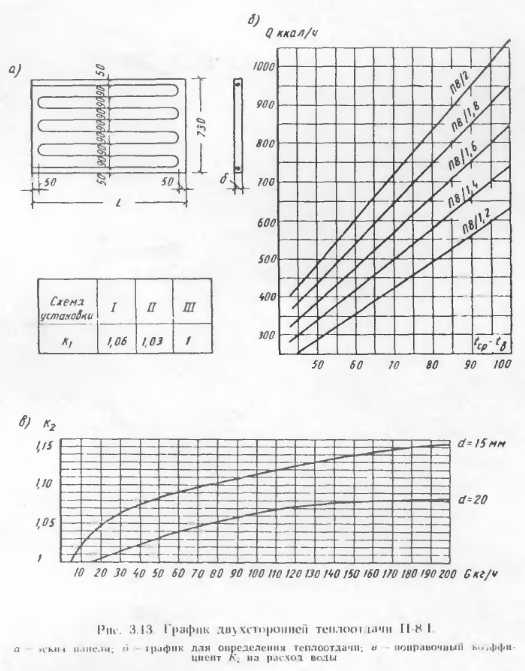

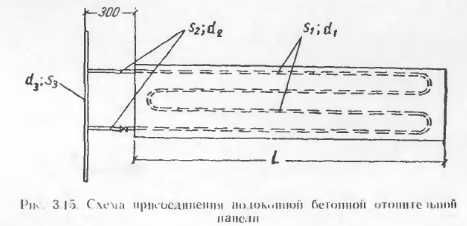

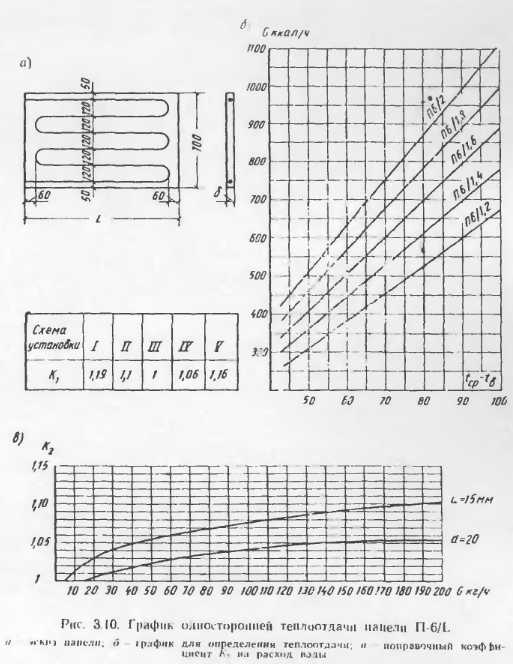

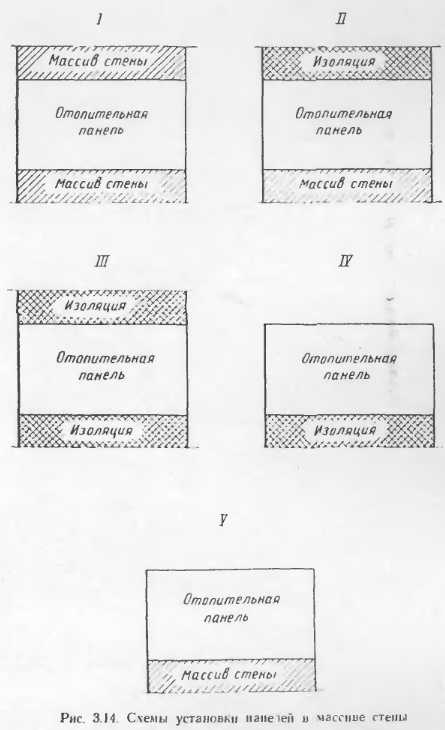

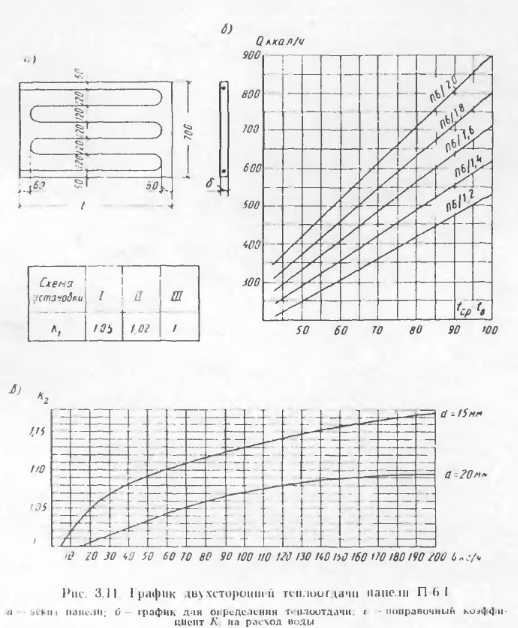

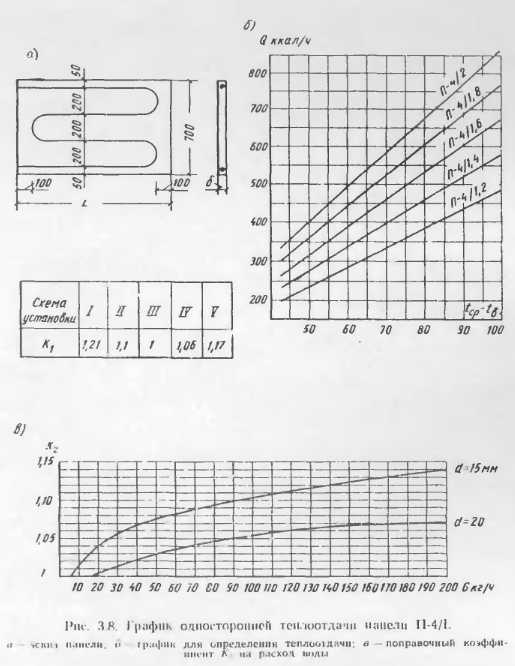

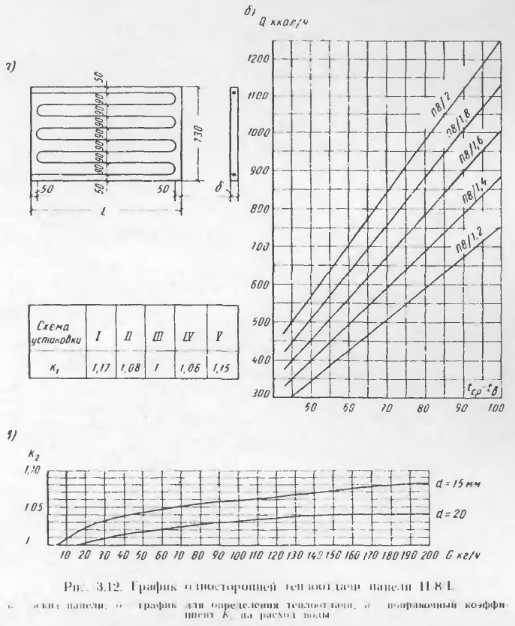

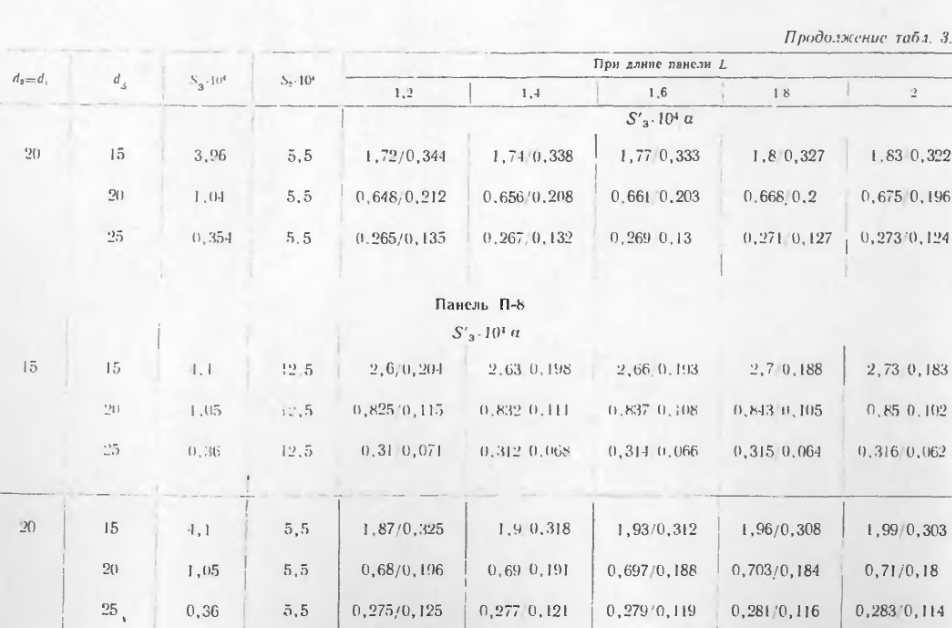

В. Данные для расчета подоконных бетонных отопительных панелей

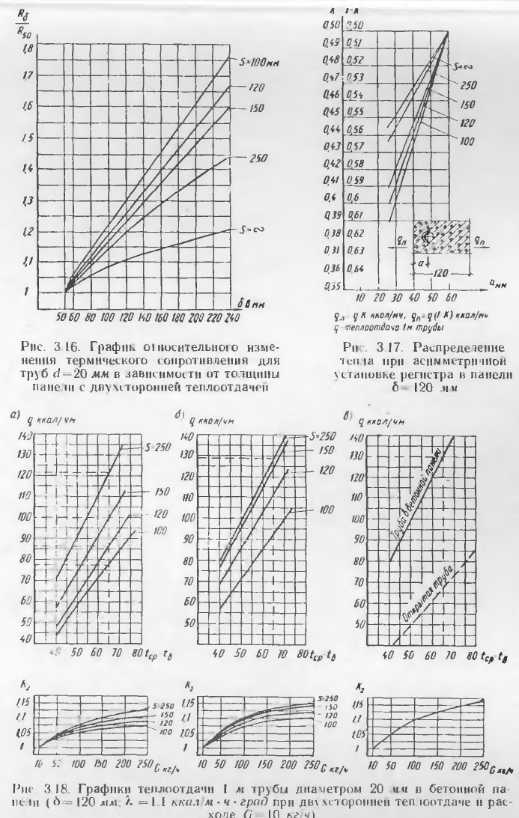

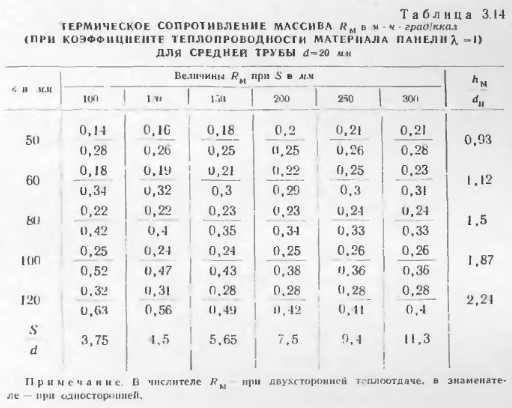

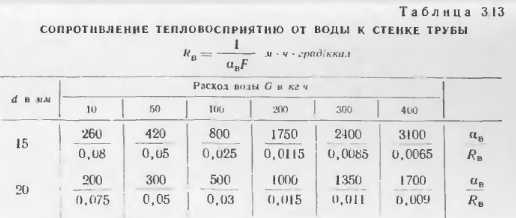

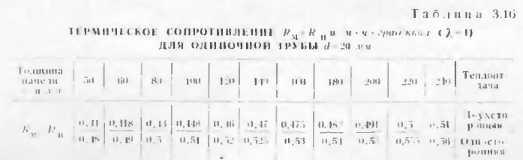

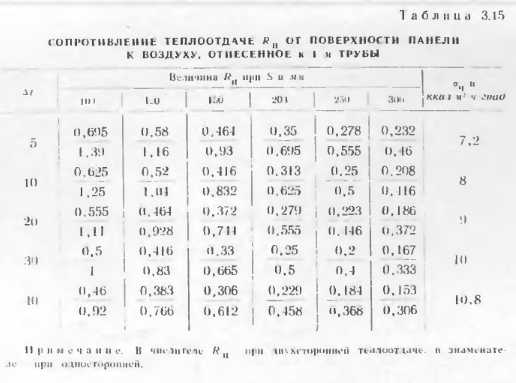

Г. Данные для расчета перегородочных панелей






Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966.
