СТЕКЛОБЕТОННЫЕ ОТОПИТЕЛЬНЫЕ ПАНЕЛИ

В стеклобетонных отопительных панелях вместо нагревательного элемента из стальных труб применяют нагревательные элементы нз термостойкого стекла.

Возможное применения этой разновидности безметальных бетонных отопительных панелей достаточно полно проработана теоретически и проверена па экспериментальных объектах НИИ санитарной техники [57]. Первый пятиэтажный жилой дом со стеклобетонными отопительными панелями смонтирован в 1957 г. в квартале № 9 Новых Черемушек.

Для изготовления стеклянных змеевиков рекомендуется малотелочное термостойкое стекло № 13-в следующего состава (в %):


Грубы можно изготовлять па установках I ВТ (горизонтальная выработка труб), а гнуть специальной машиной или вручную в пламени газовоздушной горелки. Отдельные звенья труб сваривают в газокислородном пламени. Концы труб оплавляю" Изготовленные змеевики отжигают.

Стеклянные змеевики складируют штабелями в закрытых помещениях. Змеевики укладывают па специальные планки, имеющие вырезы па 5 ми больше наружного диаметра труб. Высота штабеля допускается не более 2 м. При перевозке змеевики па планках упаковывают в ящик с прокладкой стружками.

Перед у кладкой в опалубку стеклянные змеевики подвергают наружному осмотру. Трубы, имеющие неровные торцы, выступающие нз плоскости более 5 мм, имеющие уклоны не но проекту, к укладке не допускают.

Для бетонирования стеклянных змеевиков применяют обычный конструктивный бетон М200 па портландцементе объемным весом 2400 кг/м3 и осадкой конуса 6 -8 см. Максимальная круп- гость заполнителя 20 мм.

В смазанную форму укладывают apwaiypnyio сетку и подъемные петли, а затем — стеклянный змеевик, закрепляемый к борту формы фиксаторами. Форму заполняют бетоном до половины толщины панели, после этого включают вибростол и укладывают остальной бетон. Верхнюю поверхность панели затирают рейкой н наносят марку панели.

Термообработка производится в пропарочных камерах, температура в которых поднимаема в течение часа с 50 до 80" С. Подъем температуры в камере свыше 80°С должен быть исключен. В процессе пропарки прочность бетона должна достигнуть не менее 100 кГ/см2. После пропарки панели остывали в открытой камере в течение 3 ч.

После распалубки все напели испытывают на гидравлическую плотность давлением 10 кГ/см2.

Стектобетонные панели складируют и транспортируют на деревянных подкладках н-вертикальном положении.

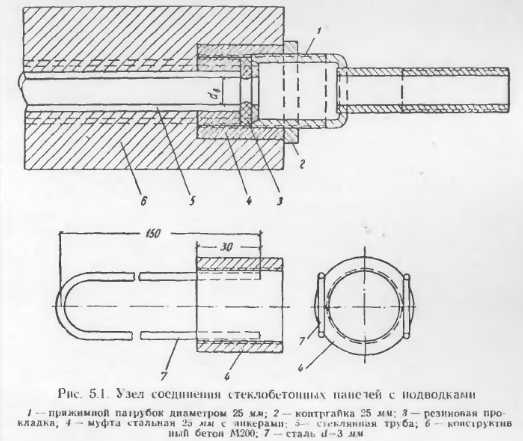

Наиболее ответственным местом в стеклобетонной панели является узел сопряжения стеклянных труб с подводками из стальных труб (рис 5.1). При монтаже в соединительные муфты панели вставляют прокладки из термостойкой резины толщиной 5 мм, затем ввертывают прижимные патрубки и закрепляют контргайкой. После этого панель присоединяют к подводящим трубопроводам.

Смонтированную систему опрессовывают не более чем па 10 кГ/см2. Продолжительность испытания определяется временем, необходимым для осмотра всех стеклобетонных панелей При пуске системы температура теплоносителя не должна превышать температуру в помещении более чем на 60°.


Системы отопления со стеклобетонными панелями эксплуатируют и нескольких экспериментальных зданиях. Изготовление и монтаж таких систем требуют очень высокой культуры производства, так как при небрежном обращении большое количество брака может привести к резкому удорожанию строительства. Вероятно, это одна нз причин, что системы отопления со стекло-бетонными панелями за истекшие 10 лет не нашли широкого применения в строительстве. Другим направлением в работе НИИ санитарной техники в облает создания безметальных отопительных панелей является разработка технологии изготовления нагревательных приборов из водонепроницаемых бетонов.

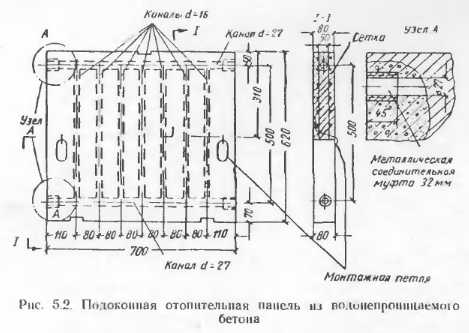

На рис. 5.2 показана подоконная панель из бетона с применением водонепроницаемого расширяющего цемента ВРЦ или напрягающегося цемента НЦ. Однако большой расход этих цементов (1000 кг/м3).


Добавка мпкрозаполпнтеля определяется в зависимости от расхода цемента и содержания мелкозернистых фракций крупностью до 0,3 м я в основном песке.

Из елпя из бетонов В КС способны выдерживать давления 8—10 кГ/см2 при толщине стенок 2—3 см н расходе цемента 350—500 кг/м3. Это определяет их низкую стоимость и удобство работы, так каь Схватывание, бетона начинается не раньше чем через I —1Д ч после затвореппя.

На водопроницаемость оказывают влияние качество цемента и заполнителей, соотношение заполнителей, водоцементное отношение, равномерность уплотнения бетона в изделии и условия твердения бетона.

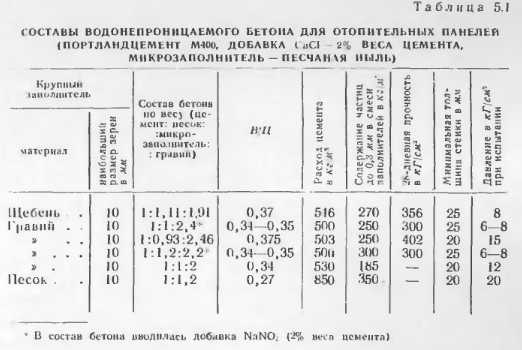

В табл. 5.1 приведены составы водонепроницаемого бетона по данным Г. Н. Бовина [58].

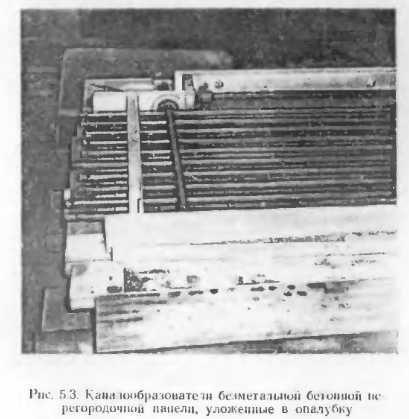

Безметальные отопительные папели из водонепроницаемого бетона изготовляют в деревянных плн металлических формах. НПИЖБ была отработана технология изготовления подоконных бетонных отопительных панелей, а па экспериментальной базе САКБ — технотогия изготовления бетонных перегородочных панелей с замкнутым внутренним контуром пустот. Он образуется при помощи труб или стержней. Через поперечные трубы большего диаметра пропускают трубы меньшего диаметра, как это показано на рис. 5.3. После бетонирования вынимают сначала продольные трубы, а поперечную трубу повертывают па 90°. Она тем самым закрывает образовавшиеся продольные пустоты, которые с торца тампонируют водонепроницаемым (1:0,3:1,67-—цемент : каменная мука : песок; В/Ц = 0,4; СаС1 — 1,5% веса цемента) раствором или обрушают и заполняют бетоном. После этого извлекают поперечные труби

Панели изготовляют в следующей последовательности. Укладывают арматурную сетку, устанавливают капалообразователи, затем укладывают бетон н уплотняют его вибрированием После уплотнения извлекают капалообразующие трубы, заделывают горцы и отравляют цапель на термообработку. Готовые панели испытывают па гидравлическую плотность давлением 6— 8 кГ/см2.




После просушивания (до 6 ч) на поверхности арматуры образуется тонкий защитный слой.

Безметальные отопительные панели из водонепроницаемого бетона проходят эксплуатационную проверку в четырех квартирах пятиэтажного жилого дома в Москве

Представляется целесообразным внедрение безметальных бетонных отопительных панелей в первую очередь в малоэтажном строительстве, где нх с успехом можно применять в системах отопления с малым гидростатическим давлением (квартирные системы отопления). По мере накопления опыта изготовления, монтажа и эксплуатационных наблюдений область их применения может расширяться.

Нами на экспериментальной базе САКБ совместно с НИИ пластмасс были начаты работы по созданию безметальных панелей из фурфуролбетона. Изготовленные образцы элементов отопительных панелей показали их высокую гидравлическую плотность и прочность. Однако из-за высокой стоимости фурфурола эти работы были прекращены. По мере увеличения производства и снижения стоимости фурфурола безметальные отопительные панели из фурфуролбетона могут стать конкурентно- способными с другими конструкциями нагревательных приборов

Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966.
