Проектирование


Тепловой расчет бетонных отопительных панелей

В приложениях приведены данные о теплоотдаче отдельных видов бетонных отопительных панелей, освоенных промышленностью и применяемых в строительстве. Эти панели испытывали в лабораториях, и данные о их теплоотдаче в достаточной степени достоверны. Однако приведенные типы панелей разрабатывались для зданий с определенными конструктивно планировочными схемами н при проектировании конкретных объектов могут оказаться неприемлемыми. В этих случаях разрабатывают новые конструкции бетонных отопительных панелей и теоретически определяют их теплоотдачу.

Следует отмстить, что приведенные методики теоретического определения теплоотдачи панелей дают точность, достаточную для практических целей, однако когда возникает необходимость широкого применения какой-либо конструкции в массовом строительстве, то образцы панелей заводского изготовления следует проверять в лабораторных условиях. Такая проверка необходима для того, чтобы выявить фактическую теплоотдачу прибора, на которую влияют степень армирования, гранулометрический состав инертных, влажность бетона и другие факторы, не поддающиеся пока точному теоретическому расчету. Степень достоверности расчетов теплоотдачи и особо сложных случаях (одиночные трубы в массиве многослойных наружных стен при перекрытии) можно повысить, используя данные этих конструкции.

А. Расчет теплоотдачи вертикальных бетонных отопительных панелей

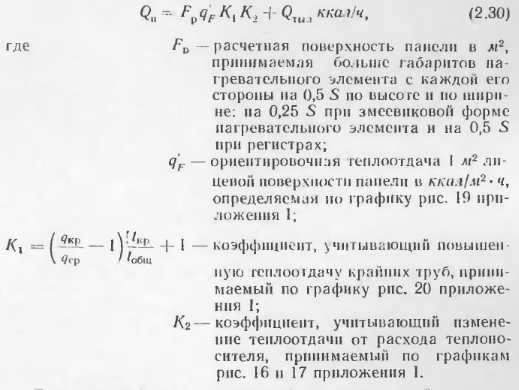

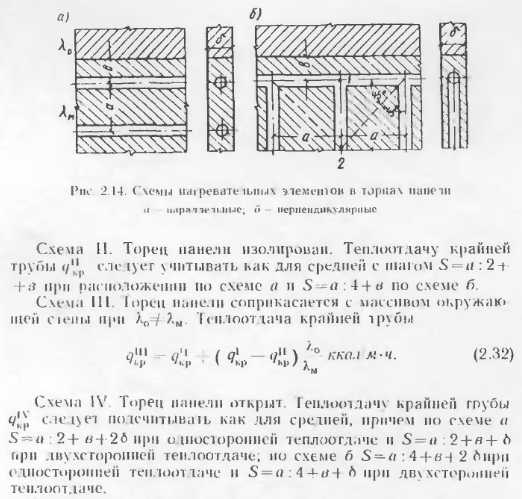

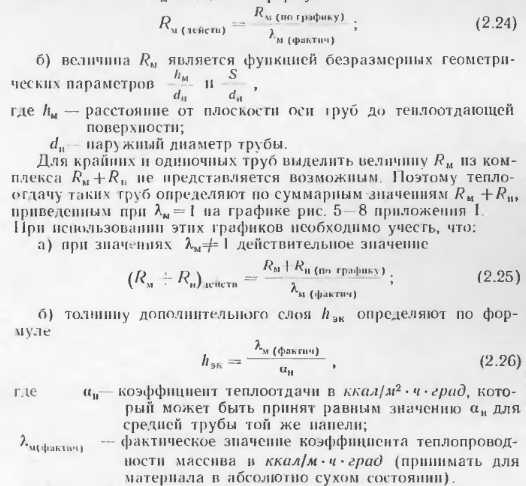

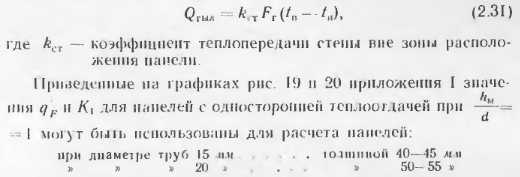

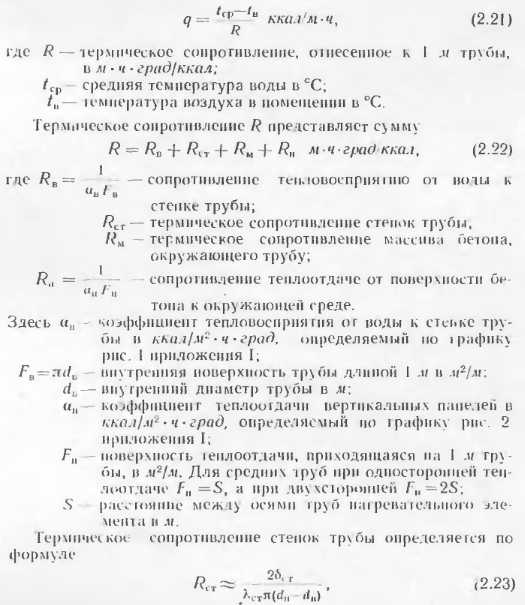

В тех случаях, когда применяют конструкции бетонных панелей, отличные о г приведенных в приложениях, а также при разработке тенлоотдающих бетонных ограждающих конструкций с рассредоточенным размещением нагревательных элементов их теплоотдача может быть подсчитана но методике, предложенной НИПСТ АСиА СССР (М. М Грудзинским и

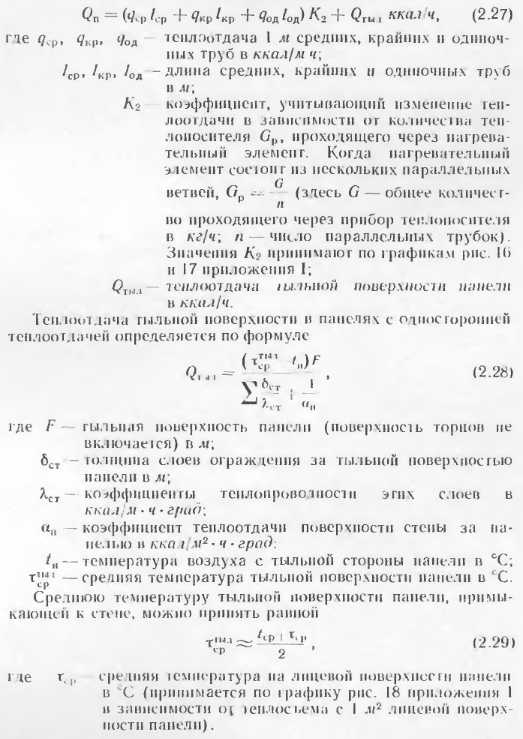

При расчете с конвективным канатом пользуются для расчета панелей с двухсторонней теплоотдачей, на полученную теплоотдачу обеих поверхностей понижающий коэффициент 0,85.

Б. Расчет теплоотдачи горизонтальных отопительных панелей

Для определения температуры па поверхностях пола и потолка наиболее простыми являются формулы Л II. Киссниа [5].

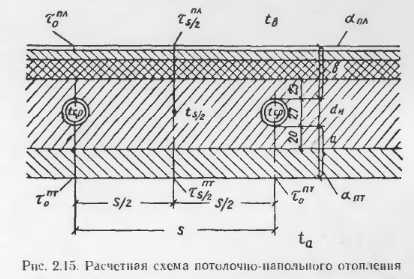

Основные расчетные точки, в которых определяются темпера туры, показаны на расчетной схеме (рнс. 2.15): ts., — в толще массива между трубками; т0—па поверхностях против трубок и т5, па поверхностях между трубками.


Исходными данными для расчета являются параметры теплоносителя р, толщина б и теплопроводность материалов конструктивных слоев а и б, диаметр труб dn и расстояние между трубами 5.

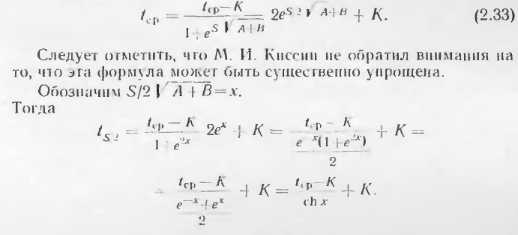

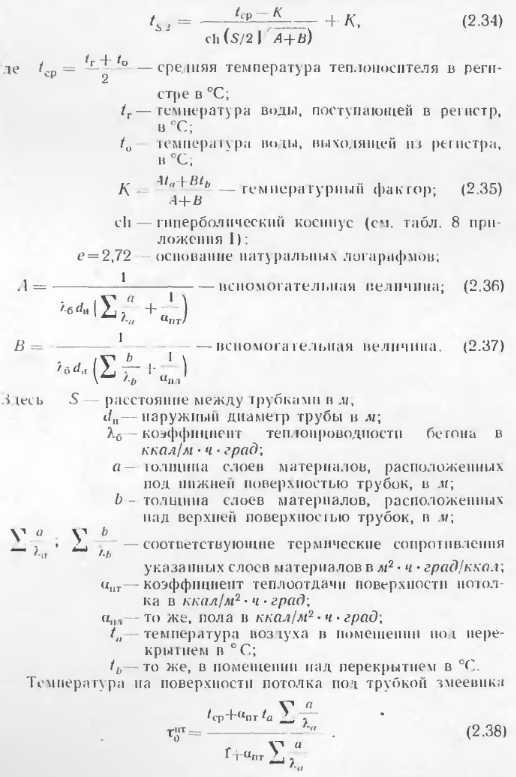

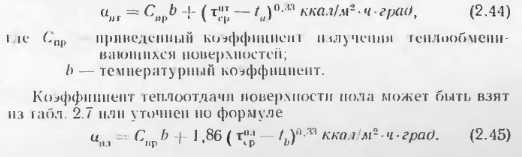

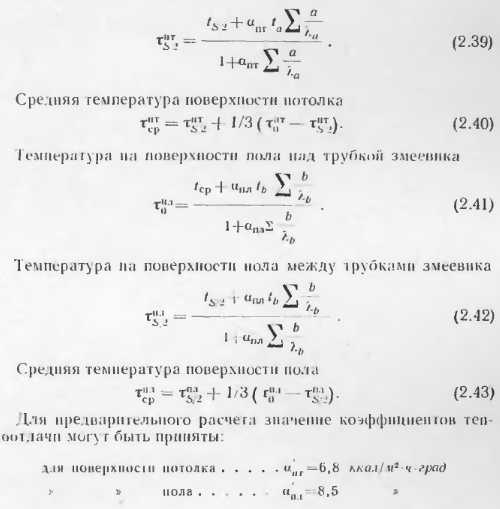

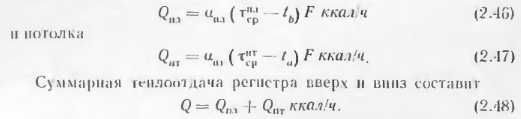

При расчете применяют следующие формулы.






Следует иметь в виду, что метод приближенного расчета теплоотдачи горизонтальных панелей но формулам М И. Кнесина экспериментально проверен в лабораторных условиях при толщине потолочных панелей 150 мм с расстоянием меж ту гребками 5 = 80 : 200 мм. Расхождение между температурой отдельных точек панелей по опыту н расчету не превышает 1,5 —2 С.

Поскольку в работе не сделано никаких оговорок в отношении пределов применимости формул, мы пользовались ими для решения различных задач. Однако при расчетов были обнаружены нарушения закономерностей. Поэтому мы считаем целесообразным до проведения соответствующих экспериментов ограничить применение приведенных выше формул для панелей с расстоянием между трубками регистра 5 = 00 : 500 мм н толщиной массива бетона не менее 70 мм.

Шаповалов И.С. ПРОЭКТИРОВАНИЕ ПАНЕЛЬНО-ЛУЧИСТОГО ОТОПЛЕНИЯ — М.: Стройиздат, 1966.
