ФОРМООБРАЗОВАНИЕ ДЕТАЛЕЙ ИЗ ПРОФИЛЕЙ

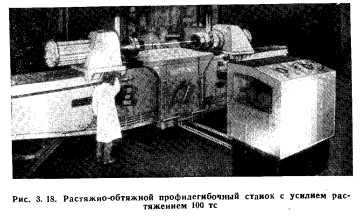

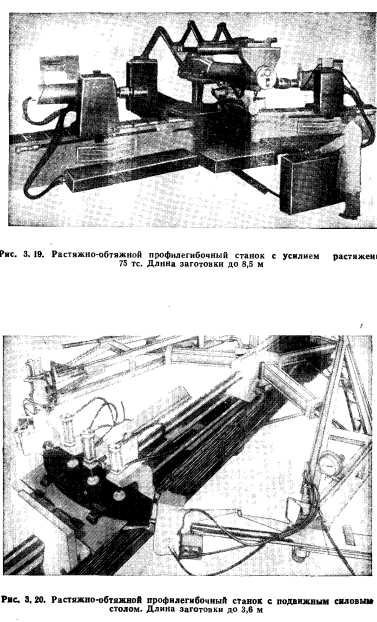

Для производства деталей из профилей самолетостроительные фирмы располагают большим парком тяжелого уникального оборудования. В качестве формообразующего оборудования главным образом применяют растяжно-обтяжные станки фирм «Шеридан- Грей» и «Хаффорд» (рис. 3.18). Станки оснащены комплектом сменных зажимов, позволяющих осуществлять формообразование не только профильных, но и листовых заготовок. Профилегибочные станки, насчитывающие примерно 11 типоразмеров, различны по мощности и габаритам обрабатываемых деталей. Наибольшее усилие (растяжения при этом колеблется от 5 (модель 102 фирмы «Хаффорд») до 290 тс (модель Е-600-24 фирмы «Шеридан-Грей»); наибольшая длина заготовки от 1,8 (модель 102) до 8,5 м (модель 59, А-12 и А-14 фирмы «Хаффорд»), Применяется и профилегибочный станок с усилием растяжения 20 тс модели 121 (фирма «Хаффорд») для обработки деталей длиной до 55 м при большом угле изгиба благодаря наличию поворотного крыла, привод которого вокруг стола осуществляется червячной передачей. Помимо формообразования профилей, на станке обрабатывают листовые детали с максимальной шириной до 5,6 м. Станок снабжен дополнительным роликом, позволяющим проводить местную обкатку профилей и листов. Нашли применение два типа новых профилегибочных станков: модель 59 (А-14) фирмы «Хаффорд» и модели Е-20-12, Е-40-12 и Е-600-24 фирмы «Шеридан-Грей» (рис. 3.19—3.21). Станок модели А-14 с усилием растяжения 75 тс, предназначенный для обработки деталей из профилей и листов длиной до 8,5 м с наибольшим углом изгиба 180°, отличает встроенный нагрев и наличие специальной головки с обкатным роликом.





Станки моделей Е-20-12, Е-40-12 и Е-600-24 —одного конструктивного исполнения, максимальные усилия растяжения станков равны соответственно 11, 19 и 290 тс, усилия стола 25, 45 и 560 тс, максимальная ширина обрабатываемых листов 5, 6 и 19 м, а длина — 37 и 48,5 м.

Станок модели Е-600-24 является уникальным. Оригинальная конструкция крыльев с растяжными цилиндрами, подвижный силовой стол, механизм получения обратной кривизны и специальный механизм установки и крепления оправки на этих станках, а также комплект различных зажимных устройств позволяют быстро и легко проводить установку и съем гибочных оправок, осуществлять формообразование как листов, так и профилей, в том числе и с обратной кривизной, проводить калибровку детали после обтяжки.

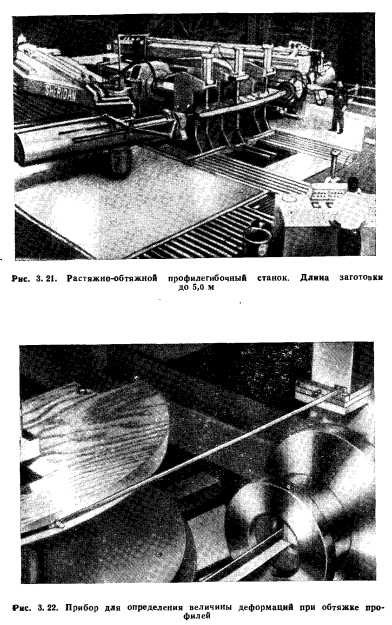

Все оборудование фирмы «Хаффорд», по желанию заказчиков, может быть оснащено специальными устройствами для местной доводки профилей в процессе обтяжки, а также специальными приборами (рис. 3.22), позволяющими определять величину деформации при обтяжке с помощью специальной деревянной оправки, контур которой соответствует контуру формоблока. Оборудование оснащается системами обратной связи.

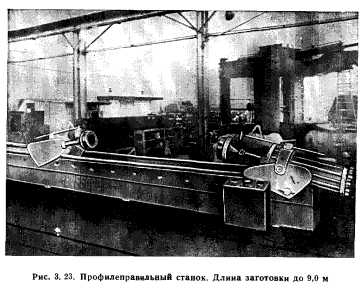

К оборудованию для обработки профилей относятся и профилеправильные станки, например два типа станков фирм «Хаффорд» и «Шеридан-Грей». Станки фирмы «Хаффорд» моделей 97, 98 и 189 (рис. 3.23) усилиями соответственно 120, 40 и 42 тс позволяют править растяжением профили длиной 6,6; 7,5 и 9 м, а также формооб- разовывать из них детали относительно малой кривизны, станок фирмы «Шеридан-Грей» усилием 90 тс предназначен для правки профилей длиной до 13,5 м за счет одновременного действия растяжения и кручения.

Белянин П. Н. Производство широкофюзеляжных самолетов в США — М.: Машиностроение, 1979.
