Партнерский проект с компанией Руспроектэксперт

Тел.: 8-495-771-14-07

Проектирование


МНОГОСЛОЙНЫЕ ЛИТЫЕ МЕТАЛЛИЧЕСКИЕ КОМПОЗИЦИИ

Приведены химический состав литых металлических композиций различных сталей, а также механические свойства проката из них. Обоснована экономическая эффективность использования многослойного проката в различных отраслях промышленности

Резьбовые крепежные соединения из много-слойной стали имеют более высокие значения прочности, чем у стали 12Х18Н10Т и удовле-творительную чувствительность к перекосу (прочность при испытании болтов на косой шайбе = 999 Н/мм2 против erg = 652 Н/мм2).

Образцы сварных соединений из многослойной стали разрушаются по основному металлу и имеют прочность = (780-860) Н/мм2, что превышает прочность сварных соединений из стали 12Х18Н10Т

Технология производства литых многослойных композиций основана на создании в центральной части слитка при его отливке внутреннего слоя, отличного по химическому составу и структуре от поверхностного, за счет формирования его из жидких фаз частично закристаллизовавшегося поверхностного слоя и доливаемого к нему сплава другого состава.

Из литых металлических композиций изготовлен листовой прокат, лента, арматурные профили, резьбовые крепежные изделия, угловой прокат, специальные профили шахтной крепи и исследованы свойства указанных видов металлопродукции.

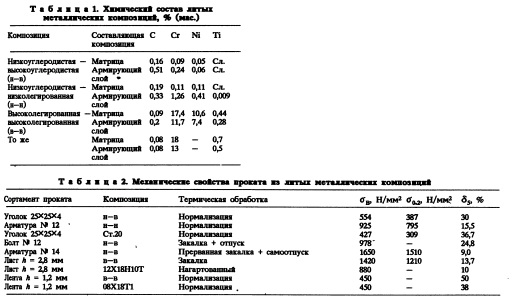

Химический состав и механические свойства композиций приведены в табл. 1 и 2. Прочностные характеристики изделий несколько превышают прочность стали матрицы при удовлетворительной пластичности (табл. 2).

Показатели ударной вязкости Аю работа зарождения Аъ и развития трещины Ар композитной арматуры в 1,3—4 раза больше, чем в Многослойная сталь ферритного класса на базе стали 08Х18Т1 имеет большую агрегатную пластичность за счет уменьшения содержания карбидов и увеличения содержания железа во внутреннем слое.

Прокат из многослойных металлических композиций опробован в строительстве, авто-мобильной, пищевой и химической промышлен-ности. Применение указанных материалов по-зволяет экономить до 20 % легирующих элементов и снизить стоимость одной тонны стали на 13-35%.

СБОРНИК НАУЧНЫХ ТРУДОВ Черная металлургия России и стран СНГ в XXI веке. Т о м 5, Москва 1994

Экспертиза

на главную
