ГОРИЗОНТАЛЬНЫЕ ОДНОТРУБНЫЕ СИСТЕМЫ

Горизонтальные однотрубные системы отопления с искусственной циркуляцией применяются в зданиях большой протяженности, в зданиях с периодическим отоплением помещений на разных этажах, при проектировании отопления в реконструируемых зданиях старой постройки (где недопустимо повреждение перекрытий) и в других случаях при соответствующем обосновании.

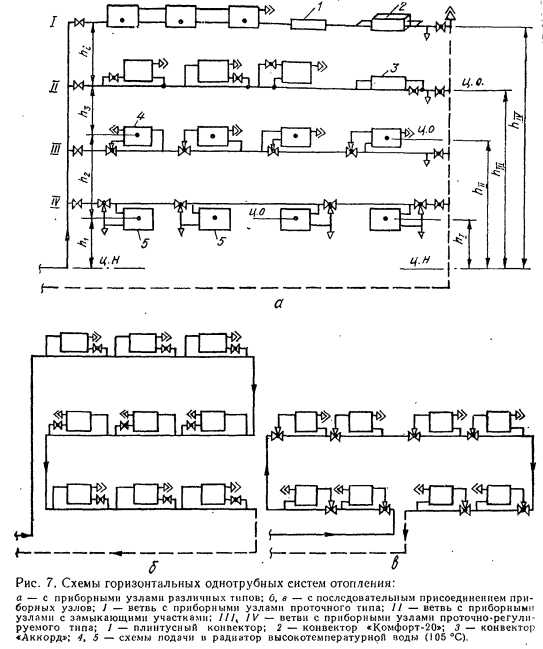

Горизонтальные однотрубные системы отопления выполняются с разно- и односторонним присоединениями приборов к ветви, с проточными, проточно-регулируемыми приборными узлами и с замыкающими участками в горизонтальных ветвях (рис. 7). В, горизонтальных однотрубных системах отопления чаще всего применяются проточнорегулируемые приборные узлы с трехходовыми кранами, присоединяемые к горизонтальным поэтажным ветвям, прокладываемым или под окнами выше приборов (подоконная разводка) или у пола (плинтусная разводка). В первом случае нет необходимости устанавливать воздушные краны приборов, однако усложняется опорожнение приборе® и системы от воды. Горизонтальные приборные узлы проточного типа могут размещаться в помещениях, где теплоотдача приборов не регулируется, или при использовании конвекторов с воздушным клапаном (например типа «Комфорт-20»).

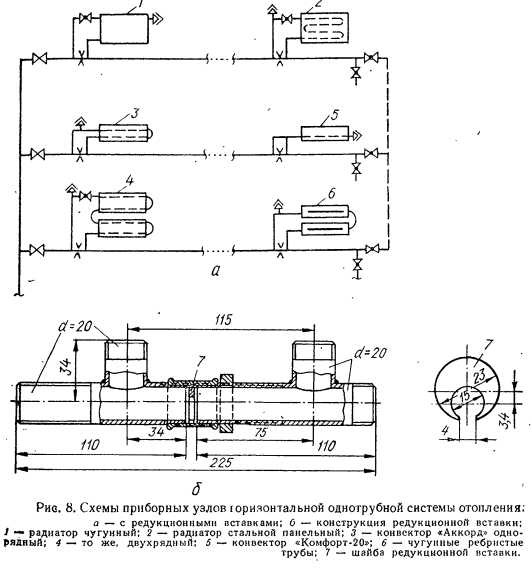

Разновидностью горизонтальных однотрубных систем отопления с замыкающими участками, повышающими степень индустриализации заготовки и монтажа приборных узлов с отопительными приборами любого типа, является система с редукционными вставками, имеющими постоянные длины и диаметр (предложенная Мазо А. В.) (рис. 8, а). Редукционная вставка — единый стандартный элемент приборного узла, выполненный из труб диаметром условного прохода dy — 20 мм, с дросселирующей шайбой, имеющей эксцентрично расположенное отверстие диаметром 15 мм и вырез для фиксации в указанном на рис. 8, б положении. Такая конструкция позволяет осуществлять одностороннее присоединение отопительных приборов к горизонтальным ветвям при движении теплоносителя в них по наиболее экономичной схеме «сверху — вниз» и обеспечивает постоянный и повышенный коэФфициент затекайия воды в приборы.

Для помещений, в которых теплоотдача приборов не регулируется, Допускается применение узлов с редукционными вставками без регулирующей арматуры.

При проектировании систем отопления с редукционными вставками следует учитывать, что все элементы приборного узла (ответвления и редукционная вставка) при любых отопительных приборах изготавливаются из труб диаметром условного прохода dy ~ 20 мм с установкой крана КРП dy — 20 мм, а горизонтальные ветви прокладываются над полом помещения без уклона и выполняются, как правило, из Труб одного диаметра: 15, 20 или 25 мм с установкой в местах их присоединения к вертикальным сборным участкам запорной и спускной арматуры. На горизонтальных ветвях через каждые 12—15 м необходимо предусматривать установку П-образных компенсаторов или использовать огибы колонн в здании. Для удаления воздуха из отопительных приборов в верхних футорках чугунных радиаторов, на кон- екторах «Комфорт», «Ритм» и на ответвлениях к другим приборам следует устанавливать воздуховыпускные краны (краны Маевского).



Наиболее просты и экономичны горизонтальные однотрубные системы отопления с искусственной циркуляцией в одноэтажных зданиях. При устройстве таких систем в более высоких зданиях горизонтальные ветви отдельных этажей могут соединяться между , собой последовательно (см. рис. 7, б, в) или параллельно (рис. 7, а) в зависимости от Циркуляционного давления в системе отопления, тепловой нагрузки ветвей и условий их гидравлической увязки.

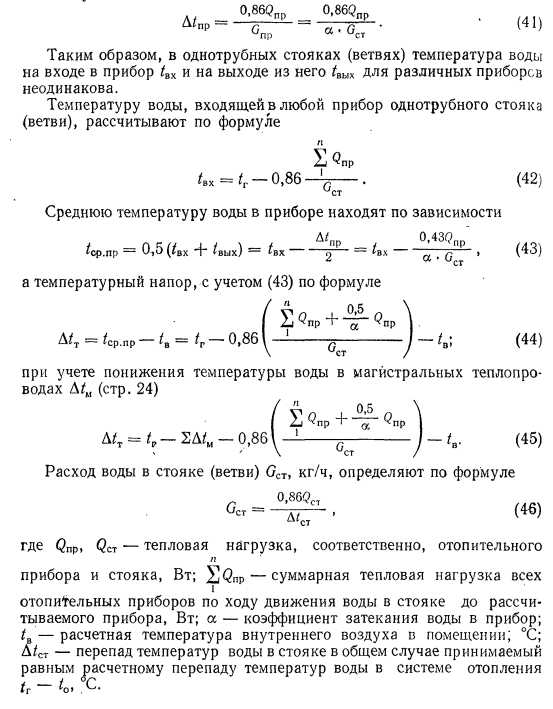

В однотрубных вертикальных и горизонтальных системах водяного отопления горячая вода последовательно проходит через приборы, присоединенные к стояку (ветви), охлаждаясь в каждом из них на величину


Системы отопления. Проектирование и эксплуатация/ А. Я. Ткачук, Е. С. Зайченко, В. А. Потапов, А. П. Цепелев.— К. Будiвельник, 1985.
