ОПРЕДЕЛЕНИЕ ЕСТЕСТВЕННОГО ДИРКУЛЯЦИОННОГО ДАВЛЕНИЯ

Вода в системах отопления с искусственной циркуляцией движется за счет одновременного действия естественного давления, а также искусственного давления Дрн, создаваемого насосом.

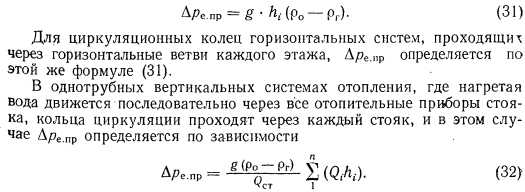

Естественное давление от охлаждения воды в отопительных приборах вертикальных двухтрубных систем отопления, в которых циркуляционные кольца проходят через каждый прибор, рассчитывается для любого прибора по формуле

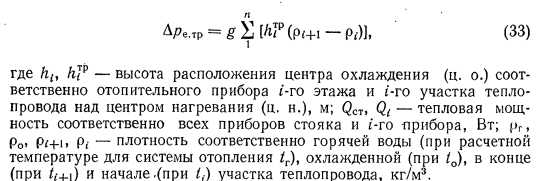

Для всех систем отопления естественное давление от охлаждения воды в теплопроводах Л/?е.тр рассчитывается по зависимости


Условно принимается на уровне расположения элеватора или посередине теплогенератора, а ц. о.— в зависимости от схемы присоединения отопительного прибора к ветви. Так, в однотрубных системах отопления при присоединении отопительного прибора к ветви по проточной и проточно-регулируемой схемам (стояки I и II на рис. 4, ветви III и IV на рис. 7) ц. о. принимается посередине отопительного прибора, а при наличии замыкающего участка и крана КРП (стояк III на рис. 4 и ветвь II на рис. 7) — в точке смешения горячей воды, движущейся по замыкающему участку, и охлажденной воды, выходящей из прибора.

Анализ формулы (31) показывает, что в вертикальных двухтрубных и горизонтальных системах отопления значение А/е.пр в -циркуляционных кольцах через приборы каждого этажа различно, для приборов (ветвей) выше лежащих этажей оно пропорционально увеличивается, что может привести к начальной гидравлической и тепловой разрегулировке и неудовлетворительной работе системы отопления.

В вертикальных однотрубных системах отопления величина Аре.пр возрастает с увеличением количества последовательно присоединенных приборов и является общей для всех приборов стояка.

Величина естественного давления от охлаждения воды в теплопроводах Аре.пр в связи с относительно малой теплоотдающей поверхностью по сравнению с поверхностью отопительных приборов по абсолютному значению, как правило, значительно меньше величины Аре.Пр- Кроме того, при нижней прокладке магистралей и для горизонтальных систем отопления естественное давление, возникающее от охлаждения воды в восходящих и нисходящих участках стояков или магистральных трубопроводов, погашается, а оставшаяся величина А/?е-тр пренебрежимо мала и в расчете Ад, может не учитываться. Для определения Аре.тр вертикальных двухтрубных и однотрубных систем отопления с верхней прокладкой распределительной магистрали на практике, учитывая сложность вычисления Аре.тр по формуле (33), пользуются вспомогательными таблицами [1, 23] или упрощенными эмпирическими формулами [10]:

при двухтрубной системе


Системы отопления. Проектирование и эксплуатация/ А. Я. Ткачук, Е. С. Зайченко, В. А. Потапов, А. П. Цепелев.— К. Будiвельник, 1985.
