ОПРЕДЕЛЕНИЕ МОЩНОСТИ ОТОПЛЕНИЯ

Различают тепловую мощность отопления, расчетную и текущую. Расчетная мощность отопления в течение почти всего отопительного периода больше текущей.

Расчетная мощность отопления определяется как разность между теплопотерями и тепловыделениями в помещении при расчетной температуре наружного воздуха.

При определении теплопотерь помещений учитывают следующие составляющие расхода теплоты:

теплопередачу через ограждающие конструкции в окружающую среду, через теплоизоляцию технологического оборудования в находящуюся в нем охлажденную среду;

на нагревание наружного воздуха, поступающего в помещение через ограждающие конструкции путем инфильтрации через поры материалов, притворы окон и дверей и др., или через специальные вентиляционные и технологические проемы поставляемых в помещение охлажденных материалов, сырья, транспортных средств и других предметов;

на фазовое превращение вещества (плавление материалов, испарение жидкостей).

Аналогично можно подразделить и теплопоступления, которые наблюдаются в тех случаях, когда температура окружающей помещения среды, среды внутри технологического оборудования, а также воздуха и предметов, поступающих в помещение, выше температуры помещения. Дополнительными составляющими тепловыделений в помещение являются работающие станки и механизмы, электроосвещение, биологические источники теплоты (люди, животные) Q6 и солнечная радиация.

Теплопередачу через теплоизоляцию оборудования, теплопоглощение охлажденными или тепловыделение нагретыми материалами, включая теплоту фазового превращения веществ, обычно объединяют в одну группу так называемых технологических теплопотерь или тепловыделений QTeXH-

В жилых помещениях технологические и биологические теплопоступления учитывают комплексно и именуют бытовыми.

В соответствии с вышеперечисленными составляющими теплопотерь и тепловыделений мощность отопления равна


Наружный воздух, поступающий в помещение путем инфильтрации, учитывают при расчете вентиляции, что снижает количество воздуха, подаваемого приточной вентиляцией. Учитывая это, величину QB определяют либо по количеству инфильтрационного воздуха, либо по количеству вентиляционного воздуха GB, т. е. по большему из них.

Случайные источники теплопоступлений при определении мощности отопления согласно СНиП 11-33-75 не учитывают, их использование в процессе эксплуатации осуществляется путем оснащения систем отопления средствами регулирования. Это может обеспечить экономию от 10 до 50 % теплоты в зависимости от вида регулирования (центрального или местного) и величины случайных теплопоступлений.

В зданиях в течение суток не всегда требуется создавать одни и те- же температурные условия. Так, в помещениях с одно- или двухсменным режимом работы мощность отопления необходимо определять как для рабочего режима, так и для нерабочего и с учетом этого проектировать систему отопления.

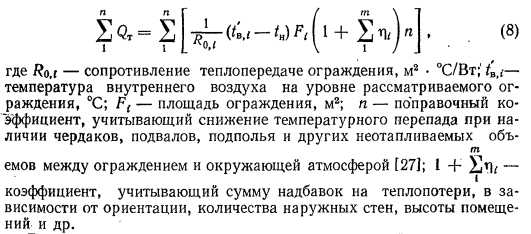

Теплопотери через наружные ограждающие конструкции. Мощность теплового потока, Вт, через ограждения определяется по формуле


Расчетная температура воздуха внутри помещений при их высоте менее 4 м принимается равной нормируемой температуре воздуха в рабочей или обслуживающей зоне, т. е. tB>i — tB.

При определении теплопотерь через крышу и фонари производственных помещений расчетная температура внутреннего воздуха принимается равной

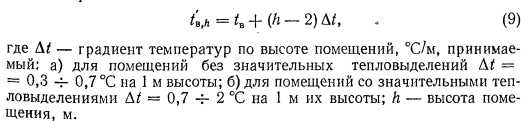

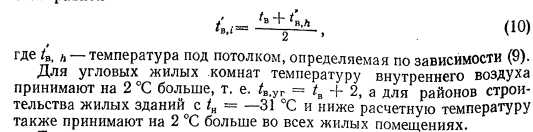

При определении теплопотерь через вертикальные ограждения, расположенные выше 4 м от пола, внутренняя температура принимается равной


Температура воздуха в теплых чердаках, а также в подвалах или подпольях, в которых проложены трубопроводы систем теплоснабжения, определяется из уравнения теплового баланса.

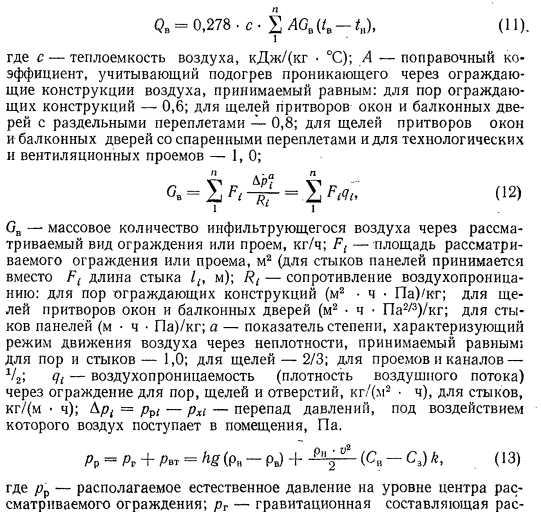

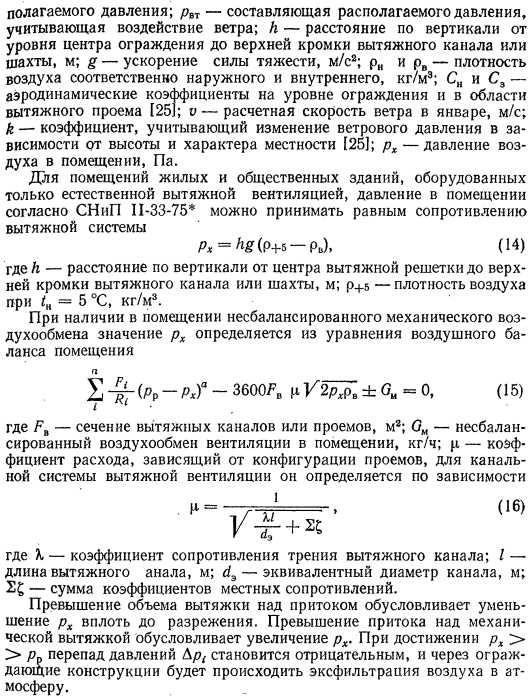

Расход теплоты на нагревание поступающего в помещения наружного воздуха. Под влиянием гравитационного и ветрового давлений, а также несбалансированной притоком подогретого воздуха вытяжки, наружный воздух через щели и поры ограждений, через вентиляционные или технологические проемы поступает в помещение. На его подогрев затрачивается количество теплоты, определяемое по зависимости



В многоэтажных зданиях максимальная интенсивность инфильтрации наблюдается в помещениях первого этажа. Поэтому выбор всех ограждающих конструкций многоэтажных зданий с учетом воздухопроницаемости осуществляется для условий первого этажа.

Количество инфильтрационного воздуха сопоставляется с количеством вентиляционного воздуха, нормируемым в заданном помещении. Для жилых зданий эта норма прямо пропорциональна площади пола жилого помещения, кг7ч, т. е.


По квартире в целом количество поступающего наружного воздуха должно быть не менее суммарной величины вытяжки из кухни, санузла и ванной комнаты.

В производственных помещениях при отсутствии данных для определения количества инфильтрационного воздуха теплопотери на инфильтрацию допускается принимать равными 30 % теплопотерь через ограждающие конструкции.

Если воздух в здании перетекает из одного помещения в другое в количестве GB с различными температурами /в, и /Вг, то перенос воздухом теплоты определяют из выражения

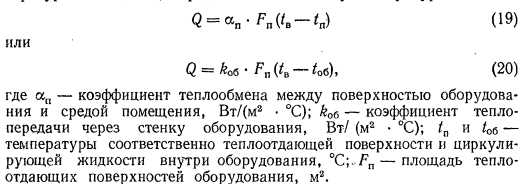

Технологические теплопотери и тепловыделения. Теплопередача через тепловую изоляцию технологического оборудования при температуре заполняющей его среды, отличающейся от нормируемой температуры помещения, определяется по одному из двух уравнений


Если 4 и 4б больше в то в уравнениях Q меняет знак, т. е. оборудование по отношению к помещению будет нё поглощать, а выделять теплоту.

Теплопоглощение холодными или тепловыделение нагретыми предметами в отличие от теплопередачи технологическим оборудованием характеризуется нестационарностью процесса, т. е. повышением или понижением их температуры во времени.

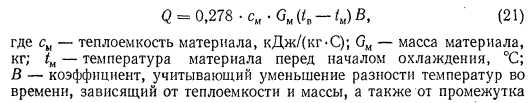

Учитывая нестационарность теплообмена между охлажденным материалом и окружающей его средой, выражение для теплового потока можно представить в виде

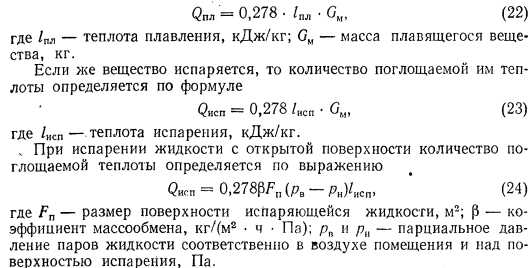

Если в процессе теплопоглощения вещество меняет свое агрегатное состояние,, например плавится, то количество теплоты, Вт, отнимаемое телом у воздуха помещения определяется из выражения


Тепловыделение при твердении вещества или конденсации паров жидкости определяется по зависимостям (22), (23).

При приближенных расчетах количество теплопоступлений от энергетического или технологического оборудования принимают в долях или процентах от общей их тепловой мощности, i Другие теплопоступления. Теплопоступления от людей определяются в зависимости от характера выполняемой ими работы. Один человек может выделять в спокойном состоянии до 140 Вт/ч; при легкой. работе — 140 -4- 170; при работе средней тяжести — 170 -f- 290 и при тяжелой работе — более 290 Вт/ч.

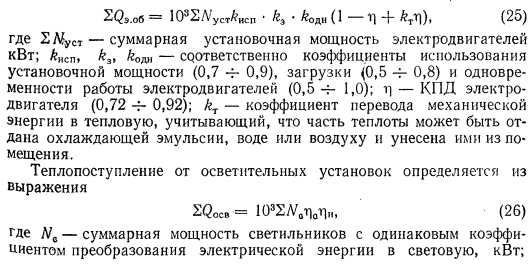

Теплопоступление от механизмов, имеющих электроприводы, вычисляется по зависимости


Теплопоступления с продуктами сгорания топлива пропорциональны массовому количеству сжигаемого топлива GT, теплоте сгорания QJ и степени полноты сгорания цт

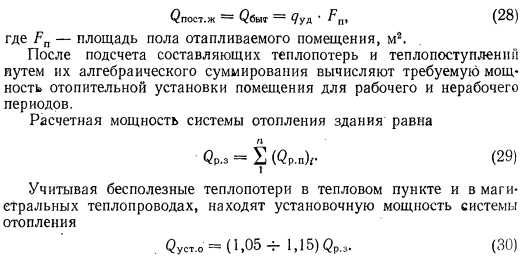

В жилых помещениях все технологические и биологические тепло- поступления оцениваются в виде бытовых теплопоступлений фбьп, которые происходят за счет жизнедеятельности людей, использования электроаппаратуры и т. п. В пересчете на 1 м2 площади квартиры с учетом существующих норм ее заселения, а также норм использования бытовой электроаппаратуры, освещения и т. п. получена удельная мощность тепловыделений qVA — 21 Вт/м2. Пользуясь этим показателем можно определить бытовые теплопоступления в отапливаемое помещение


Бесполезные теплопотери не должны превышать 15 % расчетной мощности системы отопления для общественных зданий и 5—10 % — для других типов зданий.

Системы отопления. Проектирование и эксплуатация/ А. Я. Ткачук, Е. С. Зайченко, В. А. Потапов, А. П. Цепелев.— К. Будiвельник, 1985.
