ОСОБЕННОСТИ РАСЧЕТА ВЕРТИКАЛЬНЫХ ОДНОТРУБНЫХ СИСТЕМ ОТОПЛЕНИЯ

Для обеспечения гидравлической устойчивости и устранения горизонтальной разрегулировки этих систем потерю давления в стояках следует принимать не менее 70 % общей потери давления в рассчитываемом циркуляционном кольце [25]. При увязке потерь давления в смежных стояках величину естественного давления учитывают только в случаях, когда разница в их высотах составляет более 30 %. В системах отопления с нижней разводкой при конструкциях стояков с промежуточными параллельными перемычками и размещением последних на высоте не менее 2/3 высоты стояка увязку потерь давления во внутренних циркуляционных кольцах можно выполнять без учета естественного давления. Однако при размещении перемычки ниже 2/3 высоты стояка оно должно учитываться.

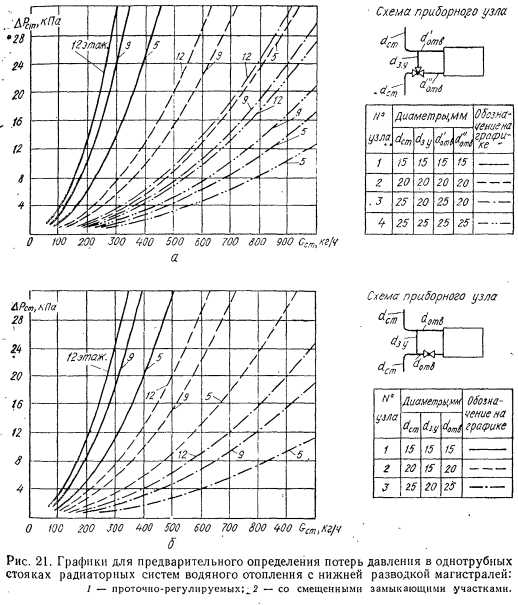

Предварительный подбор диаметров стояков производят в зависимости от расхода воды GCT и ориентировочной потери давления в них Д/ст = (0>7—0,8) Лрр. Предварительно диаметр труб радиаторного узла можно назначить, пользуясь графиками, приведенными на рис. 21, составленными для П-образных стояков при количестве этажей в здании 5, 9 и 12. Для этого на графиках подыскивают такой типа приборного узла, который ближе всего соответствует исходным данным — величинам GCT и Лрст. Согласно этим графикам предварительно можно определять диаметры стояков систем с верхней разводкой, уменьшив вдвое приведенное в них сопротивление стояков Лрсг.

Однотрубный стояк даже при наличии в нем труб разного диаметра рассчитывают как один участок, характеристика сопротивления которого 5Ст равна сумме величин 5 входящих в него элементов.

С целью повышения индустриализации заготовительных и монтажных работ следует принимать стояки постоянного диаметра по высоте (15 или 20 мм). Применение стояков диаметром 25 мм допускается при невозможности увязки потерь давления в циркуляционных кольцах. В многоэтажных бесчердачных зданиях при большой тепловой нагрузке отопительных приборов избежать применения стояков диаметром 25 мм можно, конструируя Т-образные или П-образные стояки с транзитным (холостым) подъемным участком. Если в процессе гидравлического расчета системы отопления с нижней разводкой стояк с одним Диаметром труб не удается увязать по расходуемому давлению с другими стояками, существующие нормы допускают применение стояков, у которых изменены диаметры «хвостовых» участков (от магистралей До нижних ответвлений к отопительным приборам первого,этажа). В системах отопления с верхней разводкой с этой целью можно изменять Диаметры узлов присоединения стояка к распределительной или сборной магистрали. Для уменьшения гидравлического сопротивления П-образного стояка допускается применение.в нем промежуточной перемычки, которая обычно устраивается в верхней трети высоты стояка. Применение составных стояков, снижающих индустриальность системы отопления, возможно только в случаях, когда не удается добиться требуемой увязки потерь давления в циркуляционных кольцах. При этом в П-образных системах отопления разные диаметры составных стояков должны предусматриваться, как правило, на их подъемных и опускных участках.


При наличии в системе отопления стояков с относительно небольшой тепловой нагрузкой по сравнению с другими стояками и невозможности увязки расходуемых давлений в циркуляционных кольцах на стояках с малой тепловой нагрузкой следует, как исключение, предусматривать установку дроссельных шайб. Диаметр отверстия дроссельной шайбы, мм, определяют по формуле


Определенный по формуле (81) диаметр отверстия в шайбе округляют до 0,5 мм в ближайшую сторону. Во избежание засорения шайбы величина dm не должна быть менее 3 мм.

Системы отопления. Проектирование и эксплуатация/ А. Я. Ткачук, Е. С. Зайченко, В. А. Потапов, А. П. Цепелев.— К. Будiвельник, 1985.
