ОСОБЕННОСТИ РАСЧЕТА ДВУХТРУБНЫХ И ГОРИЗОНТАЛЬНЫХ ОДНОТРУБНЫХ СИСТЕМ ОТОПЛЕНИЯ

Двухтрубные системы отопления обычно рассчитывают методом удельных потерь давления на трение при постоянном перепаде температур воды в стояках Д/Ст = 95—70 °С.

Двухтрубные системы водяного отопления рассчитывают в основном аналогично однотрубным. Отличительным обстоятельством является то, что в двухтрубных системах естественное давление от охлаждения воды в отопительных приборах различно для разных этажей. В связи с этим при расчете циркуляционных колец, проходящих через отопительные приборы различных этажей любого двухтрубного стояка, необходима увязка давлений в его узловых точках (см. ранее).

Гидравлический расчет горизонтальных однотрубных систем водяного отопления принципиально не отличается от расчета однотрубных вертикальных и может быть выполнен с постоянными и переменными перепадами температур воды в горизонтальных ветвях.

Ввиду того, что естественное давление от охлаждения воды в отопительных приборах различно для разных этажей, его следует учитывать при определении величины располагаемой разности давлений Д/р для каждой ветви по формуле (31).

После определения величины Арр для ветвей, проходящих через отопительные приборы нижнего и верхнего этажей, назначают основное циркуляционное кольцо, с которого начинают гидравлический расчет трубопроводов.

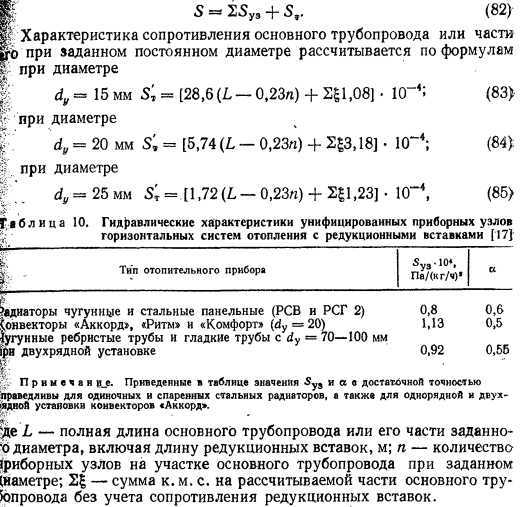

Гидравлический расчет горизонтальных однотрубных систем отопления с редукционными вставками рекомендуется выполнять с постоянным перепадом температур воды в стояках. Характеристика сопротивления ветви, Па/(кг/ч)2, определяется как сумма характеристик сопротивления стандартных приборных узлов с редукционными вставка- tSys (табл. 10) и основного трубопровода постоянного или переменно диаметра 5,


При получении недопустимой невязки (больше ±15 %) корректируют диаметры, как правило, участков присоединения горизонтальных ветвей к вертикальным сборным магистралям или вносятся другие конструкционные изменения (например, устанавливается другой тип запорной арматуры и т. п.).

Системы отопления. Проектирование и эксплуатация/ А. Я. Ткачук, Е. С. Зайченко, В. А. Потапов, А. П. Цепелев.— К. Будiвельник, 1985.
