РАСЧЕТ СИСТЕМ ПАРОВОГО ОТОПЛЕНИЯ
Расчет паровых систем отопления заключается в определении сечений (диаметров) трубопроводов, площадей поверхностей отопительных приборов и в выборе вспомогательного оборудования.
Расчет начинают с определения тепловой мощности отопительных приборов, по которой подбирают их поверхности. Затем конструируют схему сети теплопроводов и намечают на ней места установки вспомогательного оборудования.
При выборе системы отопления руководствуются назначением и технологическими особенностями отапливаемых помещений, допускаемыми в них температурными режимами исходя из условий взрыво- и пожаробезопасности, а также располагаемым давлением пара, лимитирующим длину распределительной магистрали. Ориентировочно можно принимать на каждые 100 м длины паропровода потерю давления равную 0,005—0,01 МПа. Для обеспечения надежности работы паровой системы максимальная длина расчетной магистрали не должна превышать 300 м.
Диаметры распределительных магистральных паропроводов целесообразно принимать с некоторым запасом во избежание превышения скоростей выше допустимых, регламентируемых СНиП П-33-75-.
После выбора отопительной системы и трассировки теплопроводов вычерчивают ее аксонометрическую схему, на которой указывают тепловые нагрузки приборов и длины участков. Затем, руководствуясь нагрузками и протяженностью паропроводов и конденсатопроводов, выбирают расчетные маршруты по ходу движения теплоносителя от распределительной гребенки до сборного бака конденсата и нумеруют расчетные участки паро- и конденсатопроводов.
Диаметры самотечных конденсатопроводов в паровых системах низкого давления принимают в зависимости от количества транспортируемого конденсата на расчетном участке, места расположения и длины конденсатопровода [22].
Очередность расчета паропроводов или напорных конденсатопроводов зависит от исходных данных. Если известно давление пара на вводе в здание, то расчет начинают G сети паропроводов. Если же отсутствуют данные о располагаемом давлении пара, но задано.давление в баке конденсата, то первоначально рассчитывают сеть конденсатопроводов.
Расчет паропроводов необходимо проводить с учетом изменения плотности пара вследствие снижения его давления из-за гидравлических потерь, а также из-за попутной конденсации пара, которая происходит -в результате теплообхмена паропроводов с окружающей средой.
В отопительных системах длины расчетных участков паропроводов незначительны, поэтому можно принимать не среднее значение плотности пара на участке, а значение плотности в начале участка. I Массовое расчетное количество пара Gn, кг/ч, для каждого участка паропровода определяют по формуле
Массовый расход конденсата на расчетных участках конденсатопроводов равен массовому расходу пара, из которого он образовался. Однако, учитывая увеличение расхода конденсата в период прогрева Ци пуска отопительной системы, величину его рекомендуется увеличивать на 25 %
Гидравлический расчет трубопроводов парового отопления выполняют методом приведенных длин. Для облегчения и ускорения гидравлического расчета рекомендуется пользоваться таблицами, приведенными в справочной литературе [22]. Таблицы составлены для плотностей: пара — р = 1 кг/м3, конденсата — р = 1000 кг/м3.

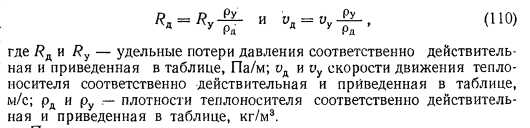

Так как в действительности по теплопроводам движется теплоноситель, значение плотности которого отлично от указанных в таблицах, I то необходим пересчет значений удельных потерь давлений, а также скоростей по следующим соотношениям:
Для преодоления сопротивлений, не учтенных в гидравлическом расчете следует предусматривать запасдавления пара в размере 10 % от расчетных потерь давления.
Ввиду возможности движения по конденсатопроводам пароконденсатной смеси вследствие образования пара вторичного вскипания или попадания «пролетного» пара, объем перемещаемой по ним среды может оказаться значительно больше, чем при движении только расчетного количества конденсата. Поэтому диаметр участка конденсатопровода, определенный без учета данного явления, необходимо увеличивать. Коэффициент пересчета равен
