Гидравлические схемы котельных с настенными котлами

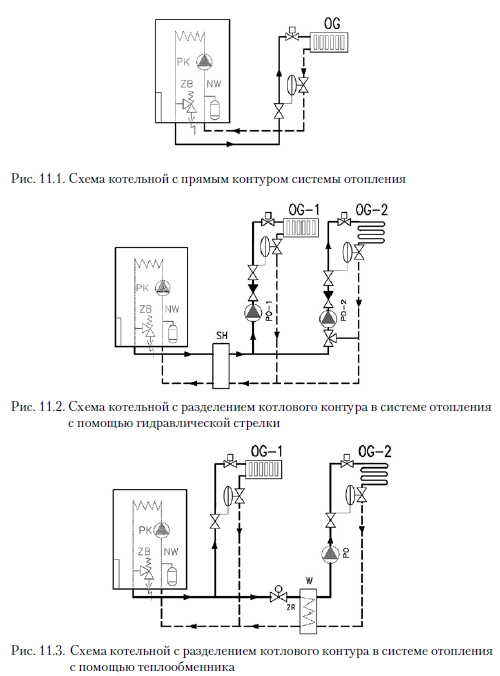

Используемые схемы подачи теплоты в системы центрального отопления в гидравлических схемах котельных с настенными котлами можно упростить до трех основных схем, представленных на рис. 11.1... 11.3:

- с прямым контуром системы отопления (рис. 11.1);

- с разделением котлового контура в системе отопления с помощью гидравлической стрелки (рис. 11.2);

- с разделением котлового контура в системе отопления с помощью теплообменника (рис. 11.3).


Настенный котел может быть оборудован спускным вентилем. На рис. 11.1...11.3 представлены гидравлические схемы с котлом без этого вентиля.

При прямом присоединении системы отопления гидравлически не разделен котловой и отопительный контуры. Расход теплоносителя определяется характеристикой установленного насоса и характеристикой системы.

Если расход теплоносителя в результате потребности системы выше (например, в результате большего сопротивления системы или меньшей разницы расчетных температур контура системы отопления), то следует гидравлически поделить систему на котловой контур и отопительный, а также установить в контуре отопления отдельный циркуляционный насос.

Отделение котлового контура от отопительного с помощью гидравлической стрелки применяют в двух случаях:

- когда в контуре отопления должен быть установлен дополнительный циркуляционный насос;

- когда в системе несколько контуров отопления.

Для котлов, которым необходимо обеспечить минимальную температуру возврата, рекомендуется так подбирать диаметры трубопроводов в котловом контуре, чтобы расход воды в котловом контуре был по возможности большим и, таким образом, можно было получить соответствующую минимальную температуру воды на входе котла. В случае применения конденсационных котлов и отсутствия насоса с регулированием оборотов следует обязательно установить в котловом контуре клапан для настройки соответствующего расхода так, чтобы не повышать температуру воды, возвращающейся в котел.

Отделение котлового контура от отопительного с помощью теплообменника рекомендуется тогда, когда в системах запроектировано напольное отопление из труб, неустойчивых к диффузии кислорода (трубы из некоторых видов полимеров). Контур котла и контур отопления независимы друг от друга.

Котельная может обслуживать несколько отопительных контуров здания, а в случае применения в ней одноконтурного котла используют внешнюю схему приготовления горячей воды. Обычно для приготовления горячей воды применяют емкостный водоподогреватель объемом 120...300 дм3, а водоподогреватель ГВС запитывают напрямую от котла.

Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
