Характеристика детерминистических (описательных) параметров

Данный раздел посвящен параметрам, характеризующим потребление воды в рабочий день - среду и выходной - субботу, что представлено на соответствующих гистограммах, гдеМ- это количество жильцов, а N - количество приборов в здании. Среди базовых параметров выделяют такие показатели, как [6; 17]:

- максимальное потребление воды в определенный период (минуту, час);

- среднее потребление воды в указанный период (часовой, суточный);

- объем емкостного водонагревателя.

Кроме того, при проектировании систем, для описания неравномерности потребления горячей воды используют:

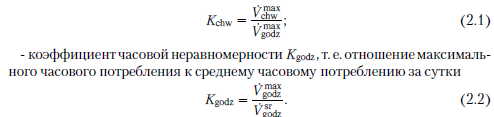

- коэффициент секундной неравномерности Kchw, т. е. отношение максимального секундного потребления к максимальному часовому потреблению


Максимальное потребление в определенный интервал времени: минуту, час и др., имеющее место в указанный период - это наибольшая сумма всех секундных потреблений в определенное время в указанный период.

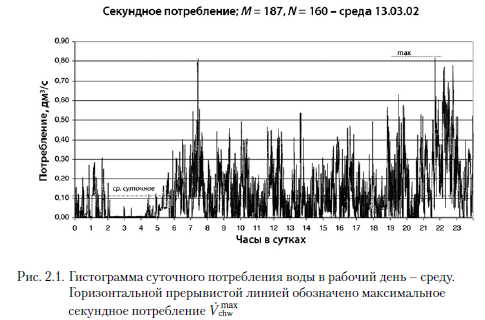

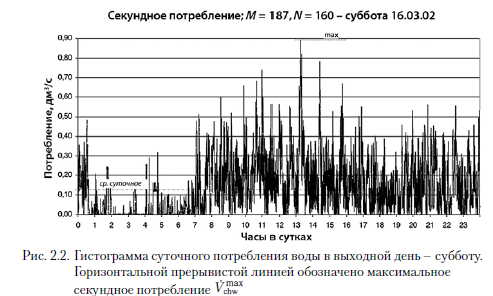

Максимальное секундное потребление Усх - это максимальное количество потребленной воды за очень короткий промежуток времени в течение суток. Причем, продолжительность максимального секундного потребления принято приравнивать к 5 с. На рис. 2.1 и 2.2 представлены суточные гистограммы расхода воды.

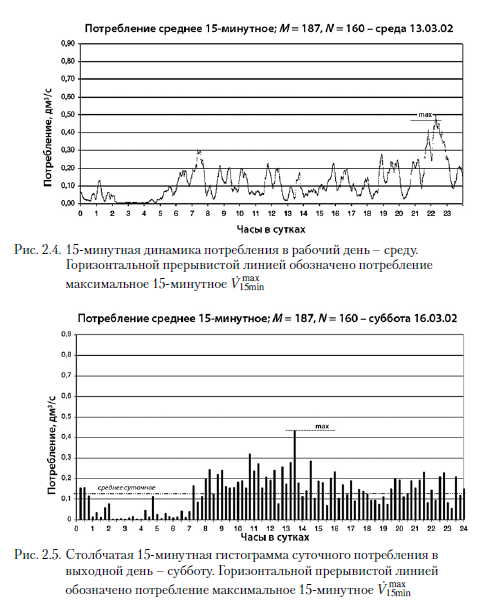

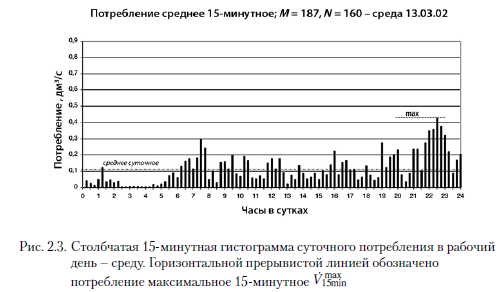

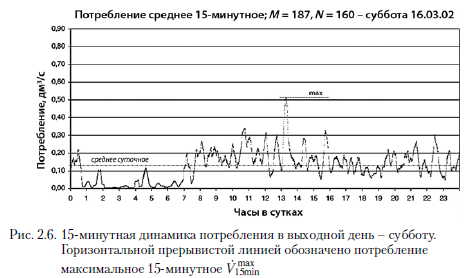

Суточное потребление максимальное 15-минутное ViS, - это наибольшая сумма всех секундных потреблений в 15-минутных отрезках времени в течение суток, что представлено на столбчатых диаграммах на рис. 2.3 и 2.5. Рис. 2.4 и 2.6 отображают динамику - суммарный расход воды за 7,5 мин. до и после указанного максимального 15-минутного потребления.








Необходимо обратить внимание на тот факт, что чем продолжительнее периоды максимального потребления воды, тем ближе показатели столбчатого графика к графику динамики.

Среднее потребление в течение определенного времени, например, в течение суток, недели, месяца или года, называют среднечасовым Vgodz, среднесуточным VSr, средненедельным и т. д. Такое потребление является средним арифметическим всех секудных потреблений в данный период.

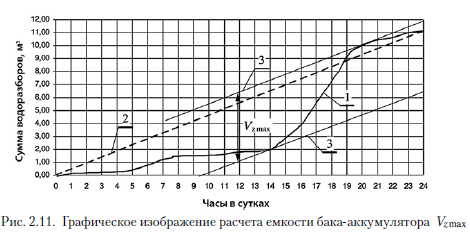

Емкость бака-аккумулятора У max определяется объемом воды, которым необходимо наполнить бак для покрытия среднесуточного потребления так, чтобы удовлетворить секундные потребности в воде всех жильцов. На рис. 2.11 расчет емкости бака представлен в виде графического изображения. Линия 1 - это суммарная кривая потребления (сумма всех водоразбо- ров от 0т до 24т). Прямые линии 3 параллельны к линии 2, отображающей среднее потребление воды в течение суток (прямая, соединяющая начало и конец данного графика), а также касательны к суммарной кривой. Расстояние по вертикали между двумя линиями 3 соответствует емкости бака-аккумулятора.




Кроме того, водоразбор горячей воды характеризует связь между регулирующим объемом воды и определенным постоянным расходом воды, который может поступать в систему, а также чистое время использования системы [36]. Регулирующий объем воды при определенном расходе воды, который может поступать в систему - это объем воды в водоподогревателе, достаточный для покрытия всех секундных потребностей жильцов в воде.

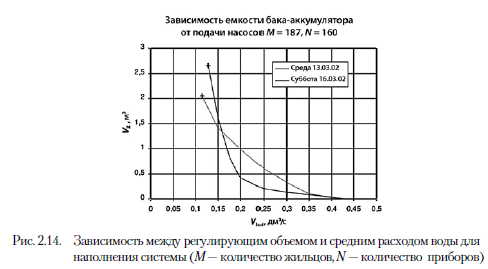

Существует связь между регулирующим объемом воды и средним расходом воды, поступающим в систему (расходом наполнения) Mmax = (Mad) при данном суточном водоразборе. Данная связь отличается по своему характеру в рабочий день - среду, и выходной день - субботу, что представлено на рис. 2.14.

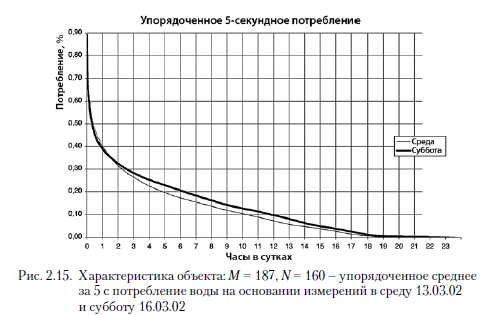

Чистое время использования системы ГВС в течение суток - это суммарное время отбора воды из системы. Расчет чистого времени можно произвести на основании упорядоченных графиков потребления воды (рис. 2.15).


В суточном цикле потребления горячей воды выделяют период наибольшего расхода воды, так называемое пиковое потребление горячей воды. В течение пикового потребления четко прослеживается период, когда интенсивность водоразбора практически постоянна, а изменения связаны со случайным характером самого процесса потребления. Такой период получил название «периода максимальной определенной интенсивности потребления» (ПМОИП) [36].

Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
