Примеры применения модели

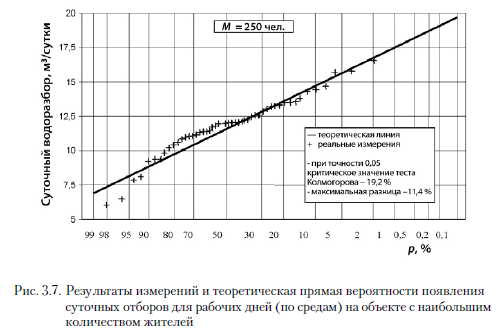

Применение описанной выше математической модели потребления горячей воды представлено примерами на приведенных ниже рисунках. На одном из объектов, расположенных в г. Щецине, проведены исследования отбора горячей воды [22], в которых сопоставлены теоретические результаты по модели с данными натурных измерений. На рис. 3.7 представлено изменение суточного потребления.

Рис. 3.7. Результаты измерений и теоретическая прямая вероятности появления суточных отборов для рабочих дней (по средам) на объекте с наибольшим количеством жителей


Как видно, теоретическая кривая достаточно хорошо совпадает с результатами измерений. Максимальное расхождение между теоретической кривой и результатами измерений не превышает 11,4 %.

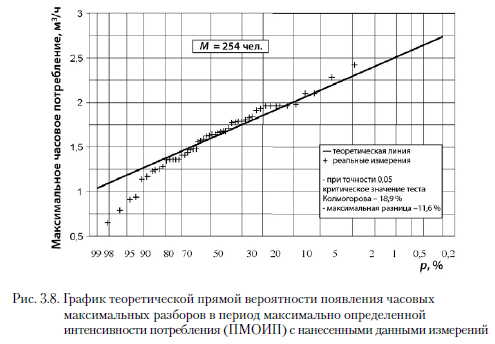

Для этого же жилого здания были выполнены расчеты соответствия теоретического распределения максимальных почасовых расходов, определенных с помощью параметров распределения в период максимально определенной интенсивности потребления (ПМОИП) с данными, полученными в результате измерений. Результат представлен на рис. 3.8, где, как и ранее, достаточно высокое соответствие теоретического подхода с данными измерений. Максимальное расхождение между теоретической кривой и результатами измерений не превышает 11,6 %.

Использование представленной модели для определения потребности в объеме водоподогревателя при разных потоках наполнения представлено в [30]. Расчеты проведены для расхода наполнения, превышающего средний разбор в период максимально определенной интенсивности потребления (ПМОИП). Было проверено соответствие теоретического распределения с данными измерений. Получены также удовлетворительные результаты.


По данным измерений, относящимся к водопотреблению на одного жителя, - среднему значению расхода Еп и дисперсии ст2 - могут быть определены параметры аг и X по уравнению (3.77). На этом основании для любого количества жителей можно найти распределение потребности в горячей воде в какой-либо промежуток времени, например, для каждого часа в течение суток или для суток.

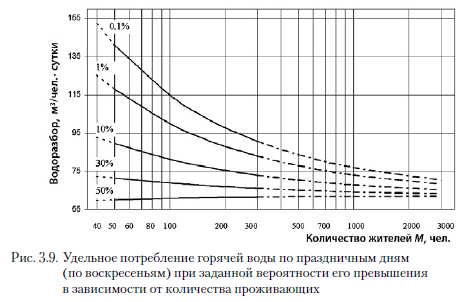

На основании усредненных удельных показателей (табл. 2.4) получена вероятность суточного распределения потребления горячей воды по воскресеньям для домов с различным количеством проживающих. Это дало возможность по принятой модели рассчитать удельное потребление горячей воды по воскресеньям с разной вероятностью его превышения для зданий с различным количеством проживающих, что показано на рис. 3.9.


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
