Примеры применяемых гидравлических схем котельных в частных домах

Рассмотрим примеры решений гидравлических схем котельной с настенными котлами. Во всех схемах предусмотрено приготовление горячей воды в теплоообменнике с приоритетом приготовления горячей воды. На представленных ниже схемах показано, что приоритет приготовления горячей воды осуществляется с помощью установленного трехходового переключающего клапана ZD с двумя позициями, а в случае схемы на рис. 11.10 с помощью трехходовых регулирующих клапанов или отключения циркуляционных насосов системы отопления.

В случае решений, представленных на рис. 11.7... 11.9, одноконтурный котел К можно заменить двухконтурным котлом со встроенным проточным водоподогревателем.

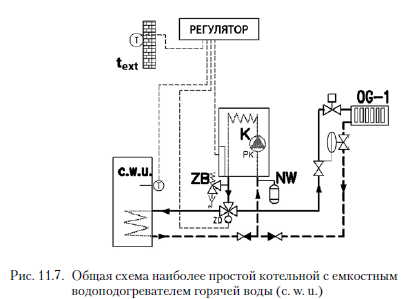

Решение на рис. 11.7 представляет наиболее простую схему с котлом, имеющим встроенные под облицовкой котла насос РК, расширительный бак NW и предохранительный клапан ZB. Параметры работы котлового насоса, а также объем расширительного бака должны соответствовать требованиям системы, которую обслуживает котел.

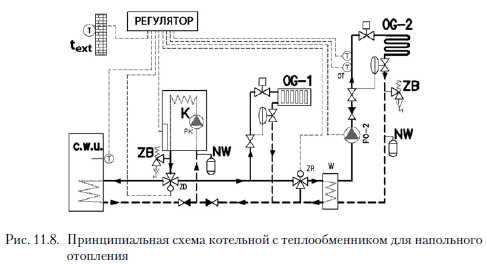

ЕСЛИ расчетный расход воды в системе напольного отопления превышает указанный производителем котла расход воды в котловом контуре или в случае использования в отопительном контуре труб, неустойчивых к диффузии кислорода, применяют схему, представленную на рис. 11.8. Это схема с двумя отопительными контурами: первый с радиаторной системой центрального отопления и второй - система отопления с использованием теплообменника W. В то же время система напольного отопления гидравлически отделена от котлового контура, поэтому она должна быть оборудована отдельным предохранительным клапаном, отдельным расширительным баком и циркуляционным насосом. В случае исполнения системы из полипропиленовых труб на подаче, помимо датчика температуры, следует запроектировать ограничитель температуры ОТ. Превышение допустимой температуры должно привести к отключению насоса и котла.

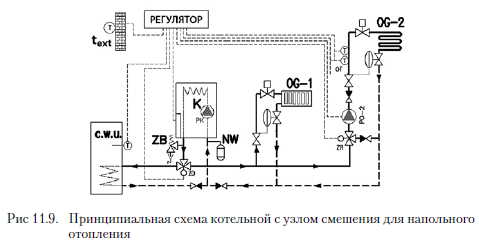

На рис. 11.9 представлена схема, в которой параметры теплоносителя, поступающего в систему напольного отопления, отличаются от параметров радиаторного отопления (наиболее распространенная ситуация) или располагаемое давление котлового насоса слишком мало по отношению к требуемому для системы напольного отопления. В связи с этим следует запроектировать дополнительный насос РО-2 в контуре напольного отопления. В контуре напольного отопления OG-2 предусмотрено использование труб, устойчивых к кислородой диффузии, и поэтому в схеме отсутствует теплообменник. Обратный клапан, расположенный на смесительном трехходовом клапане в контуре напольного отопления, предохраняет от несоответствующего потока теплоносителя через этот клапан, например, при включенном напольном отоплении и одновременной работе радиаторного отопления. Таким образом можно избежать замыкания системы и возможных проблем с потоком в действующем контуре.

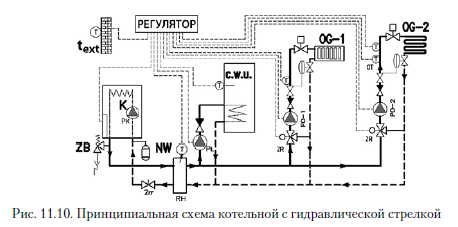

На рис. 11.10 представлена гидравлическая схема котельной, в которой объемный расход воды больше максимального, который является результатом характеристики насоса, установленного в котле. В связи с этим было осуществлено гидравлическое отделение контура котла от отопительных контуров с помощью гидравлического разделителя по стояку RH. Насос, расположенный под облицовкой котла, является котловым насосом. В каждом контуре системы установлен циркуляционный насос. Если напольное отопление запроектировано в нескольких помещениях и в каждом из них установлен термостатический клапан, то в контуре напольного отопления следует установить спускной кран.


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
