Проточные водоподогреватели с баком

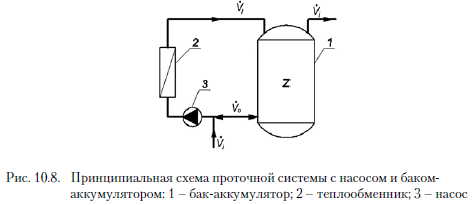

Проточную систему с напорным насосом и баком-аккумулятором используют уже долгое время [2; 5]. Подача воды к водоразборной точке осуществляется через арматуру, подключенную к баку трубопроводами системы ГВС. Бак-аккумулятор подключен с напорной стороны, где установлен подогревающий воду теплообменник и насос. Насос всасывает воду из нижней части бака и подает ее в теплообменник, в котором вода подогревается до соответствующей температуры, а затем поступает в верхнюю часть бака. Принципиальная схема такой системы представлена на рис. 10.8.


Если разбор воды превышает подачу насоса, вода из бака постепенно убывает. А если находится на том же уровне, то весь водоразборный расход проходит через теплообменник, минуя при этом бак (V,). Бак-аккумулятор в данном случае находится в равновесном состоянии. Если расход воды меньше, чем подаваемый насосом расход воды (Vi > Vi), то происходит наполнение бака.

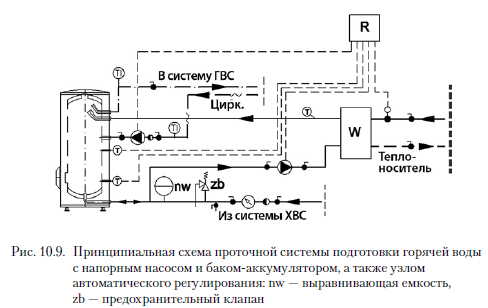

В прошлом такие системы применяли в крупных узлах подготовки горячей воды. В системах с запиткой от котла центрального отопления в односемейных домах первоначально применяли нагревающую спираль в баке-аккумуляторе или наружный нагревающий пояс (рубашку), подключенные к котлу. В настоящее время, благодаря развитию технологии производства и наличию на отопительном рынке компактных теплообменников, начали использовать проточную систему с насосом и баком- аккумулятором. Схема такой системы с узлом автоматического регулирования представлена на рис. 10.9.


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
