Система горячего водоснабжения частного дома

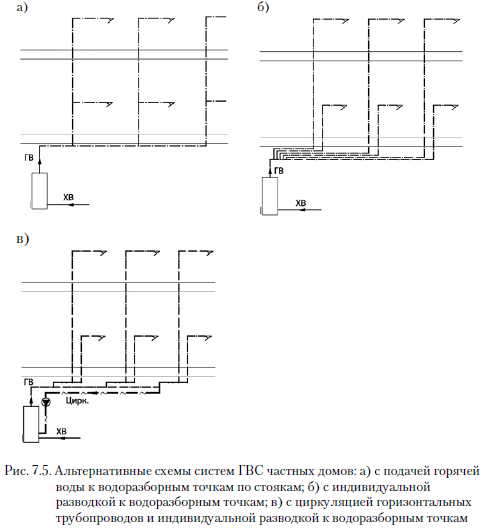

Центральная система ГВС одно- либо двухсемейного дома в особых случаях может быть выполнена без циркуляции. Разводка трубопроводов ГВС может быть выполнена по схеме, представленной на рис. 7.5,а, классическим способом в общей системе или согласно рис. 7.5,6 - индивидуально, когда к каждой водоразборной точке от нагревателя проложен отдельный трубопровод. В обоих случаях можно отказаться от циркуляции либо от дополнительного обогрева трубопроводов электрическим кабелем при наличии коротких участков трубопроводов.


Решение об отсутствии циркуляции необходимо принимать, учитывая время подачи горячей воды, и, по возможности, на основании расчета потерь воды при ее сливе или потерь тепловой энергии. Допустимая длина трубопровода без циркуляции или дополнительного подогрева, которую необходимо учитывать, представлена в табл. 7.1 и 7.2 [4]. Если водоподо- греватель расположен на одном этаже с водоразборными точками, то, как правило, систему выполняют без циркуляции. Система может быть запроектирована с классической циркуляцией (рис. 7.3), либо только с циркуляцией горизонтальных ветвей (рис. 7.4), либо с циркуляцией в горизонтальных ветвях, расположенных под перекрытием подвала и первого этажа, с отдельной разводкой трубопроводов горячей воды к каждой водоразборной точке (рис. 7.5,в). Циркуляцию системы ГВС частного дома можно выключать в ночное время (например, с 23.00 вечера до 06.00 утра следующего дня).

Анализ эксплуатационных затрат системы ГВС частных жилых зданий представлен в работах [3; 11 ]. Расчеты, приведенные в работе [ 11 ], показывают, что дополнительные затраты зависят от технического решения выполнения системы, и в зданиях с двумя стояками на 50 % превышают затраты для зданий с одним стояком. В частных домах дешевле эксплуатировать систему ГВС без циркуляции: экономия около 29 злотых ежемесячно в сравнении с круглосуточно циркулирующей системой и около 20 злотых при отключении циркуляции в ночные часы (г. Щецин, по ценам в январе 2008 г.).

Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
