Термостатические смесительные клапаны

Согласно действующим нормам [9] температура горячей воды в системе ГВС должна быть 55...60 °С, а в период термической дезинфекции - не менее 70 °С. Когда подобные требования были введены в Голландии на стыке 1986 и 1987 годов, оказалось, что при термодезинфекции стало больше проблем, вызванных ожогами горячей водой, чем от легионеллеза.

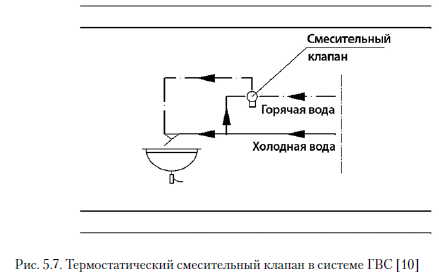

Устранить ожоги позволил термостатический смесительный клапан, установленный перед водоразборной арматурой. Он обеспечивает подачу горячей воды более низкой температуры, защищая пользователя от ошпаривания водой слишком высокой температуры в системе ГВС в момент термодезинфекции. Температура горячей воды на уровне 45...50 °С в системе гарантирует отсутствие ожоговых травм у пользователя. Монтаж термостатических смесительных клапанов на трубопроводе горячей воды производят перед водоразборными точками. Место монтажа представлено на рис. 5.7. Такие клапаны применяют, прежде всего, в зданиях с людьми, имеющими ограниченные физические возможности (больные, пожилые люди, дети): больницы, дома престарелых, детские садики и т. п. Реже указанные клапаны применяют в помещениях многоквартирных или одноквартирных жилых зданий, в частности, в душевых.


Установка клапанов особенно важна в системах, где обнаружена бактерия Legionella и периодически проводится термическая дезинфекция системы. Периодический профилактический перегрев воды (более 70 °С) в системе позволяет провести дезинфекцию системы и снизить вероятность развития этой болезнетворной бактерии. Термостатические смесительные клапаны, установленные перед водоразборными точками, защищают пользователей от ошпаривания во время дезинфекции. В связи с тем, что в больницах иммунитет пациентов ослаблен, термическая дезинфекция системы должна проводиться значительно чаще. Термостатические смесительные клапаны позволяют защитить объекты повышенного риска от обеих перечисленных угроз.

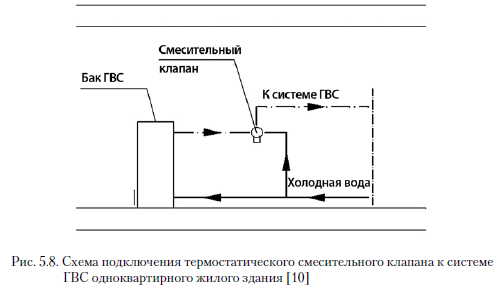

В одноквартирном жилом здании термостатический смесительный клапан может быть установлен на выходе из водоподогревателя, обеспечивая горячую воду необходимой температуры во всех водоразборных точках. При установке соответствующей температуры на термостатическом смесительном клапане исчезает необходимость смешивания горячей воды с холодной непосредственно в разборной арматуре. Схема описанного технического решения представлена на рис. 5.8.

Принцип работы термостатического смесительного клапана основан на такой настройке затвора, при которой горячая вода после смешения внутри клапана с холодной водой на выходе обладает заданной температурой. Настройку температуры производят настроечным маховиком (рукояткой), расположенным в верхней части регулятора, который соединен посредством пружины с термостатическим элементом. Термоэлемент под воздействием температуры горячей воды, поступающей к клапану из входного патрубка, прикрывает или приоткрывает посредством затвора поступление холодной воды из второго патрубка. В результате смешивания обоих потоков в систему или в водоразборную арматуру поступает вода с заданной температурой.


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
