Термостатические циркуляционные клапаны

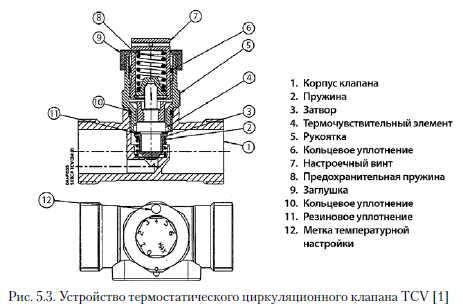

Основной арматурой для балансировки циркуляционных систем ГВС являются термостатические циркуляционные клапаны. Принцип работы этих балансировочных клапанов рассмотрим на примере клапанов первой серии компании «Данфосс» - TCV [1]. Он аналогичен принципу работы радиаторного термостатического клапана с той лишь разницей, что термостатический датчик размещен внутри клапана и реагирует на температуру воды, а не воздуха. Температура проходящей воды оказывает непосредственное воздействие на термоэлемент, находящийся в потоке воды. Если температура проходящей воды увеличивается, то термоэлемент удлиняется и перемещает затвор клапана в сторону седла, уменьшая расход. При снижении температуры термочувствительный элемент укорачивается, и затвор клапана перемещается от седла. Сопротивление клапана при этом уменьшается, что приводит к увеличению расхода воды, проходящей через клапан. Чаще всего в качестве термочувствительного вещества в термоэлементе используют парафин, что связано с высокой тепловой инерцией данного материала. Винт настройки регулирует перемещение термостатического элемента по отношению к корпусу клапана. Закручивание настроечного винта приводит к снижению температуры, при которой происходит закрытие клапана. Конструкция описанного выше термостатического циркуляционного клапана представлена на рис. 5.3 [1].

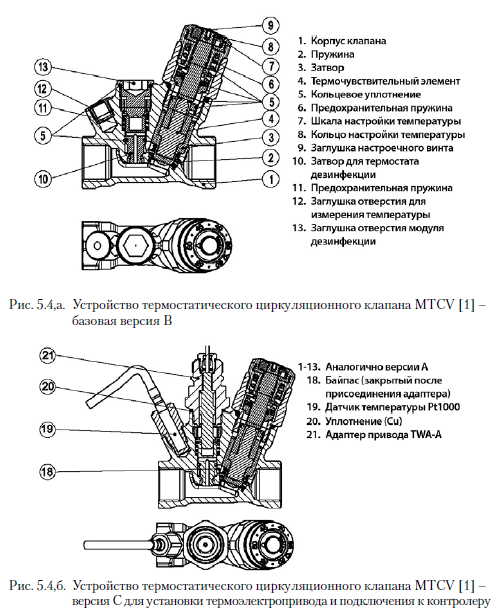

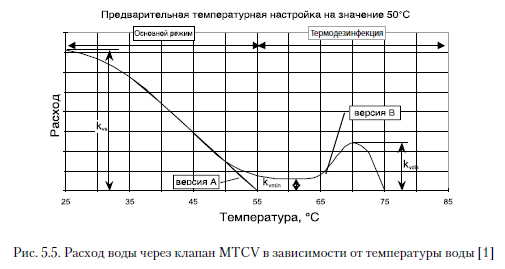

Конструкции современных термостатических клапанов MTCV компании «Данфосс» изображены на рис. 5.4. Клапан MTCV выпускают в трех версиях: версия А - базовая, действует аналогично клапану TCV; версия В, оснащенная дополнительным термостатическим клапаном, который открывается при температуре воды выше 65 °С, позволяя осуществлять термическую дезинфекцию системы; версия С оборудована термоэлектроприводом, управляемым специальным контролером. В версии С можно настраивать параметры термической дезинфекции, т. е. период, продолжительность и, если необходимо, последовательность дезинфекции стояков непосредственно на контролере.

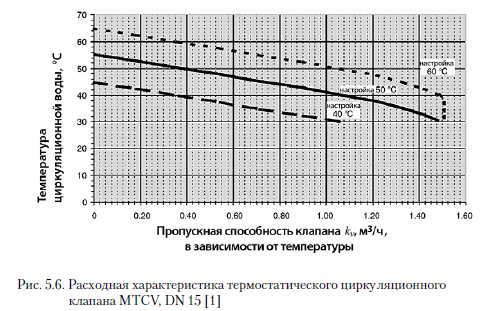

Для описания пропускной способности kv термостатического циркуляционного клапана в зависимости от температуры прибегают к линейной характеристике. Компания «Данфосс» [1] разработала график для термостатических циркуляционных клапанов системы ГВС, на котором пропускная способность kv представлена в зависимости от заданной настройки и температуры воды. На рис. 5.6 показано, как kv изменяется в зависимости от температуры. Данный график приведен для клапана MTCV.


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
