Управление контуром приготовления горячей воды

Водоразбор горячей воды характеризуется значительной неравномерностью. Применяют два способа ограничения максимального расхода теплоты для приготовления горячей воды. Первый способ заключается в подогреве воды в период малого водоразбора и накоплении воды в баке- аккумуляторе (емкости), чтобы этой водой можно было воспользоваться в период наибольшего потребления. Чаще всего используют накопительный водоподогреватель - емкость с нагревательным элементом или водяной рубашкой. В последние годы компании предлагают для приготовления горячей воды использовать бак с внешним пластинчатым теплообменником. Благодаря подогреву воды во внешнем проточном теплообменнике вода соответствующей температуры собирается в верхней части бака, что позволяет приготавливать горячую воду для потребления быстрее, чем в емкостном водоподогревателе и с большей эффективностью схемы во время интенсивного водоразбора. Это позволяет сократить общий объем бака, а кроме того контур поступления позволяет увеличить эффект конденсации в котле во время подогрева воды.

Другим способом сокращения максимальной потребности в теплоте является работа системы центрального отопления и схемы приготовления горячей воды с приоритетом подготовки воды. Этот способ может применяться в больших зданиях со значительной теплоемкостью.

Сумма максимальной мощности для центрального отопления и средней для ГВС является расчетной мощностью котельной. Работа схемы состоит в том [6], что в период наибольшего потребления горячей воды на ее подогрев направляется больший поток теплоты, чем предусмотрено расчетом, за счет использования потока теплоты, предназначенного для центрального отопления. Это приводит к тому, что для отопления используется теплота, накопленная в массивных стенах здания. В результате наблюдается временное незначительное допустимое снижение температуры в помещениях. Чаще всего это изменение не ощутимо для жителей. После подогрева горячей воды больший поток теплоты направляется в систему центрального отопления и происходит восстановление температуры помещений до первоначального уровня. В частных домах для одной семьи чаще всего используют емкостный водоподогреватель, работающий с приоритетом на подогрев воды.

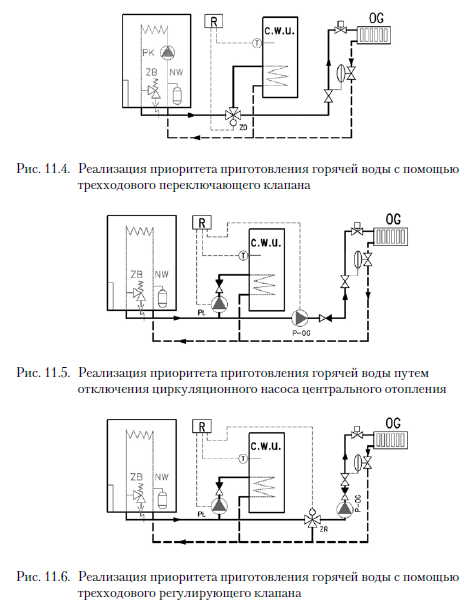

Выше рассмотренный приоритет приготовления горячей воды может быть реализован следующим образом:

а) при оборудовании котла циркуляционным насосом:

- путем перекрытия расхода в контуре центрального отопления с помощью переключающего трехходового клапана ZD с двумя положениями (рис. 11.4);

б) при отсутствии в котле циркуляционного насоса:

- путем отключения насоса центрального отопления во время работы узла приготовления горячей воды (рис. 11.5);

- путем ограничения расхода в контуре центрального отопления во время работы узла приготовления горячей воды с помощью трехходового переключающего клапана ZR (рис.11. 6).


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
