Условия осуществления термической дезинфекции

Для осуществления термической дезинфекции следует определить способ ее проведения на основании технических решений и оборудования системы. Термическую дезинфекцию проводят:

- для всей системы одновременно;

- поочередно каждого стояка системы или группы стояков (последовательная дезинфекция).

Способ проведения дезинфекции зависит от применяемого оборудования в системе. Если система статически сбалансирована или оборудована термостатическими циркуляционными клапанами с функцией дезинфекции, всю систему дезинфицируют одновременно. Если же в системе установлено электронное оборудование для автоматической дезинфекции с возможностью регулирования температуры воды и продолжительности ее прохождения через каждый стояк, возможно проведение последовательной дезинфекции. В случае применения клапанов без функции дезинфекции ее можно проводить двумя упомянутыми способами после соответствующей ручной перенастройки клапанов [16].

Ниже даны температурные условия, которые должны быть соблюдены, чтобы реализовать термическую дезинфекцию всей системы одновременно. Для их определения при расчете процесса дезинфекции принимаем следующие допущения:

- система сбалансирована статически, расход дезинфицирующей воды, протекающей через участки, равен расходу циркуляционной воды, протекающей через них;

- коэффициент теплообмена участков трубопровода с окружающей средой при дезинфекции является таким же, как и при циркуляции;

- температура окружающей среды одинакова при дезинфекции и при циркуляции;

- температура воды постоянна и равна температуре воды, вытекающей из теплообменника.

В случае с системой с термостатическими циркуляционными клапанами считается, что после отключения функции термостатической балансировки, система должна быть также статически сбалансирована. В противном случае расчет термической дезинфекции будет проблематичным.

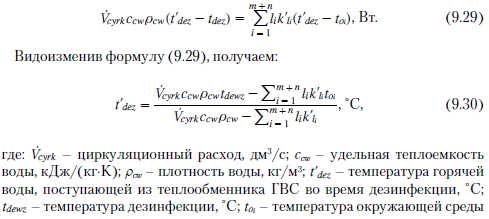

Для расчета температуры воды, вытекающей из теплообменника ГВС tdez, обеспечивающей выполнение условий термической дезинфекции (температура дезинфекции tdez 70 °С), применяют следующее уравнение теплового баланса:


Приведенные в этой формуле суммы определяют на этапе расчета циркуляционного расхода. Принятые принципы для расчета, по мнению автора, гарантируют весьма достаточную достоверность.

Расход дезинфицирующей воды следует принять равным циркуляционному расходу воды. В случае, если расчетная температура теплоносителя выше требуемой, для проведения дезинфекции следует увеличить расход теплоносителя. Максимальный расход сетевой воды не должен превышать максимально заказанного. Если максимальный заказанный расход теплоносителя не позволяет получить на выходе из теплообменника температуру дезинфекции, то следует рассмотреть возможность поочередной дезинфекции стояков или групп стояков (использовать последовательную дезинфекцию).

Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
