Влияние настроек термостатических циркуляционных клапанов на распределение температуры горячей воды в системе

Балансировка циркуляции системы ГВС на основании циркуляционных расходов в отдельных стояках, определенных методом, которым предусматривается одинаковое охлаждение во всех контурах системы, дает хорошие результаты [8; 16]. В результате расчетов определяют пропускную способность kv балансировочных устройств, выравнивающих гидравлическое сопротивление отдельных контуров системы.

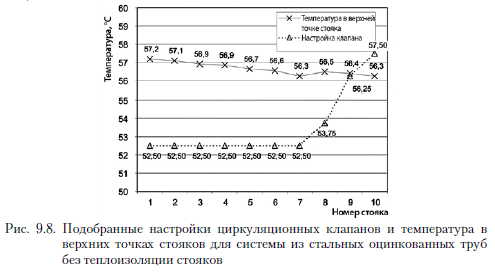

На рис. 9.8 представлены подобранные с помощью специальной программы настройки термостатических клапанов, а также распределение температуры в верхних точках подающих стояков системы из оцинкованных стальных трубопроводов, оборудованных термостатическими циркуляционными клапанами.


Судя по данным рис. 9.8, требуемое распределение температуры в системе достигается при различных настройках термостатических клапанов. Для первых семи стояков (70 % системы) подобраны одинаковые настройки 52.5°С. Далее настройки стояков повышаются и составляют: 53,75; 56,25 и 57.5 °С. Это гарантирует подобное распределение температуры горячей воды в самых высоких точках отдельных стояков (максимальная разница - 1 К).

Часто происходит так, что монтажники после установки термостатических клапанов оставляют заводские настройки или устанавливают их на основании собственного опыта. Это может привести к неправильному функционированию новых или модернизированных существующих систем (отсутствие требуемого эффекта).

Проанализируем влияние других, отличающихся от расчетных, настроек термостатических циркуляционных клапанов на распределение температуры в наивысших точках стояков.

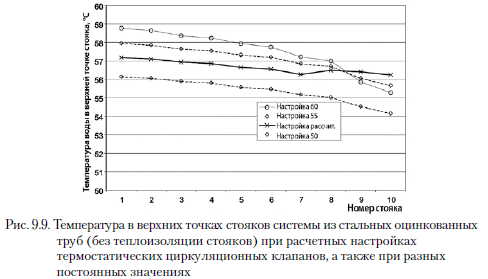

В используемой расчетной программе, которая позволяет моделировать устанавливающуюся циркуляцию в системе ГВС, можно вручную вводить настройки термостатических циркуляционных клапанов. Таким образом вводились поочередно для всех стояков одинаковые значения настроек клапанов - 60, 55 и 50 °С. Полученное распределение температуры в сравнении с температурой для расчетных настроек системы из стальных оцинкованных труб (без теплоизоляции стояков) представлены на рис. 9.9. Для идентичной за схемой системы, однако из полипропиленовых труб без теплоизоляции стояков, результаты представлены на рис. 9.10, а для такой же системы с полной теплоизоляцией трубопроводов - на рис. 9.11.

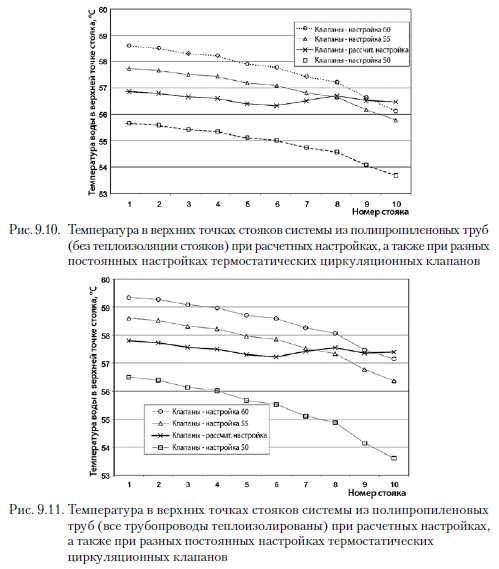

Из рис. 9.10 следует, что разница температуры горячей воды в наивысших точках первого и последнего стояков системы из полипропиленовых труб (без теплоизоляции стояков) составляет:

- для расчетных настроек - 0,6 К;

- для настройки 60 °С - 2,5 К;

- для настройки 55 °С - 1,9 К;

- для настройки 50 °С - 2,0 К.

Температура воды ниже минимальной +55 °С также появляется в системе при настройках клапана на 50 °С. В то же время из рис. 9.11 следует, что разница температуры горячей воды в наивысших точках первого и последнего стояков системы из полипропиленовых труб (без теплоизоляции стояков) составляет:

- для расчетных настроек - 0,6 К;

- для настройки 60 °С - 2,1 К;

- для настройки 55 °С - 2,2 К;

- для настройки 50 °С - 2,9 К.

Температура воды ниже +55 °С появляется в системе при установке клапанов на 50 °С.

Анализируя материал трубопроводов системы ГВС, можно утверждать, что он не имеет значительного влияния на распределение температуры в сравниваемых системах. В то же время значительное влияние на это распределение оказывает теплоизоляция трубопроводов. Теплоизоляция стояков приводит к уменьшению теплопотерь, а также к установке более высокой средней температуры воды в системе.

Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
