Введение

Система ГВС должна быть запроектирована так, чтобы обеспечить каждому потребителю необходимое количество воды соответствующей температуры.

Система ГВС состоит из источника генерирования теплоты, системы доставки теплоты, узла подогрева (возможно также аккумуляции) воды, а также системы распределения горячей воды через водоразборные точки.

Подключение системы бытового ГВС может осуществляться непосредственно к сети холодного водоснабжения (в данном случае используется давление воды в трубопроводе) либо же при недостаточном давлении в сети - при помощи узла повышения давления. Горячая вода для жилых зданий может подогреваться в теплообменниках, запитанных от индивидуальной котельной, либо от теплопунктов квартальной или городской теплосети.

Система ГВС должна соответствовать ряду требований к качеству, количеству и температуре поставляемой горячей воды, а, кроме того, должна удовлетворять требованиям по безопасности, оптимальным экономическим показателям, а также отличаться простотой и удобством эксплуатации.

Экономичная работа всей системы, а также ее узлов зависит прежде всего от затрат на производство и потребление тепловой энергии, необходимой для приготовления горячей бытовой воды. Необходимо подчеркнуть, что расход теплоты, потребляемой при подготовке горячей воды, - это не только расход теплоты, необходимой для подогрева воды, но и также расход теплоты для поддержания соответствующей температуры воды в распределительной системе [6]. Существует несколько способов получения горячей воды:

- от местной установки, расположенной в месте ее потребления;

- от индивидуальной установки, подающей горячую воду к нескольким водоразборным точкам одной квартиры или частного дома;

- от центральной системы, обеспечивающей горячей водой водоразборные точки одного или нескольких многоквартирных зданий, отеля и т. д.

Различают два основных типа систем подачи горячей воды к водоразборным точкам:

- система без циркуляции;

- система с циркуляцией.

Наличие в системе циркуляции (кругооборота воды) гарантирует пользователю достаточно быстрое получение воды соответствующей температуры из водоразборной точки. Вследствие циркуляции происходит постоянное поступление теплоты к остывшей системе. Перемещение воды в системе приводит к тому, что после продолжительного перерыва в водоразборе пользователь получает горячую воду значительно быстрее, чем в системе без циркуляции.

Существует также другое техническое решение в системе без циркуляции, гарантирующее поступление горячей воды из водоразборной точки после длительного перерыва в водоразборе. При отсутствии водоразбора прибегают к дополнительному обогреву трубопровода с помощью расположенного под теплоизоляцией электрического нагревательного кабеля, по которому начинает протекать ток при снижении температуры трубопровода (воды).

Если циркуляция горячей воды вызвана разницей в удельном весе воды в подающем и циркуляционном трубопроводах, то такую циркуляцию называют гравитационной. А если циркуляция воды осуществляется под воздействием работы циркуляционного насоса, то такую циркуляцию называют искусственной.

В системе ГВС с центральным узлом подогрева воды рекомендуется применять искусственную (насосную) циркуляцию. В отдельных случаях ранее согласно норме [7] допускалась гравитационная циркуляция, например, в зданиях с менее чем 5 этажей. При этом расстояние от места подачи воды до наиболее отдаленного стояка не должно превышать 20 м. На сегодняшний день такая циркуляция воды не является популярной. Ее рекомендуется не применять.

Каждый стояк горячей воды должен быть оборудован запорным клапаном для отключения стояка от горизонтального трубопровода (подающего и циркуляционного) во время ремонтных работ или в случае аварии. В менее сложных системах такие клапаны применяют для одновременного отключения группы стояков.

В жилых зданиях, за исключением частных, необходимо обеспечить постоянную циркуляцию воды в участках трубопроводов с внутренним объемом более 3 дм3, направленных к водоразборным точкам [9]. В табл. 7.1 представлена емкость более 3 дм3, образуемая трубопроводом различной длины и различным его внутренним диаметром.

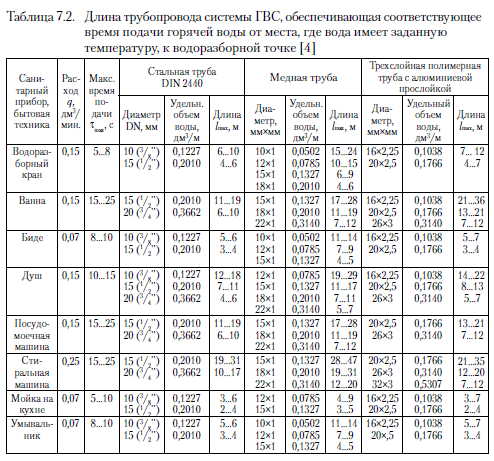

Дополнительным критерием выполнения подающего трубопровода без циркуляции может быть продолжительность поступления воды от места, где вода имеет заданную температуру, к водоразборной точке. В табл. 7.2 представлены трубопроводы системы ГВС различной длины, обеспечивающие подачу горячей воды соответствующей температуры от места, где вода имеет заданную температуру, к водоразборной точке над прибором [4].


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
