Введение

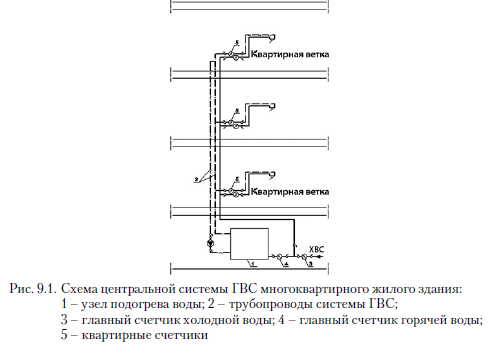

Горячая вода в многоквартирном жилом здании может быть приготовлена центрально или индивидуально. В случае центрального подогрева горячей воды система запитывается от узла подготовки горячей воды, расположенного в котельной или тепловом пункте. Система состоит из подающих и циркуляционных трубопроводов. Для измерения количества воды, потребленной жильцами, устанавливают счетчики воды: на входе в дом за главной запорной арматурой, затем после ответвления системы холодного водоснабжения перед узлом подготовки горячей воды и далее во всех квартирах таким образом, чтобы можно было измерять количество горячей воды, поставляемой в каждую из них. Схема центральной системы горячего водоснабжения в многоквартирном жилом здании представлена на рис. 9.1.


Расчет системы ГВС осуществляют в два основных этапа. Во время первого этапа подбирают диаметры трубопроводов, подающих горячую воду, а также определяют необходимое давление для системы. Далее проводят расчет и подбор элементов циркуляционного контура.

Расчет подающих трубопроводов системы ГВС проводят точно так же, как и для системы холодного водоснабжения (ХВС) [3]. В начале на отдельных участках определяют расчетные расходы воды, а затем определяют диаметры трубопроводов и проверяют, является ли располагаемое давление в точке подключения к сети большим или равным требуемому для системы.

Если данное условие соблюдено, то можно приступать ко второй части расчета, во время которой определяют теплопотери в разводящих трубопроводах и, учитывая охлаждение воды в них, определяют циркуляционные расходы горячей воды. Затем определяют диаметры циркуляционных трубопроводов. Способ расчета будет представлен далее.

В случае применения в многоквартирном жилом здании решения с индивидуальным подогревом горячей воды в отдельных квартирах циркуляцию практически не осуществляют. Рассчитывая необходимое давление воды для здания, следует принять во внимание потери давления в индивидуальном, вместо центрального, нагревателе горячей воды.

Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
