Введение

В данном разделе проанализировано влияние гидравлической балансировки на распределение температуры в системе ГВС. В виду сложных взаимосвязей между потоками, теплопотерями на отдельных участках и установками термостатических клапанов невозможно аналитическим способом определить температуру в выбранных точках системы ГВС с циркуляцией. В этой связи для анализа использована компьютерная программа расчета. Она позволяет определить температуру и расход воды в любой точке системы ГВС методом последовательных приближений [10; 13].

Многие эксплуатируемые до настоящего времени системы ГВС жилых многоквартирных зданий были выполнены со стальных оцинкованных труб. Преимущественно это системы с нижней разводкой с ветвями, расположенными в подвале, и стояками в каналах (шахтах). Некоторые из стояков не имеют теплоизоляции. В таких системах теплопотери относительно велики, а балансировка циркуляции значительно влияет на температуру воды в самой высокой и наиболее удаленной водоразборной точке. В настоящее время системы изготавливают из полимерных материалов и все трубопроводы должны быть теплоизолированы.

Анализируя влияние теплоизоляции, выбираем систему со следующими параметрами:

- система с циркуляцией пятиэтажного многоквартирного жилого здания и состоящая из десяти стояков;

- нижняя разводка горячей воды с ветвями, расположенными в подвале,

и со стояками в изолированных каналах;

- применен циркуляционный насос с переменной частотой вращения, поддерживающий постоянное располагаемое давление в диапазоне рабочего расхода;

- система имеет одну горизонтальную ветвь (узел горячей воды расположен в конце здания), длина ветви составляет около 100 м.

Рассмотрен самый неэффективный вариант решения системы с точки зрения обеспечения циркуляции: подача воды осуществляется с одной точки в большое количество стояков и на большое расстояние. Можно считать, что при других решениях распределение температуры воды будет значительно лучше.

Проведен анализ для:

• двух вариантов материала трубопроводов системы:

- из стальных оцинкованных труб;

- из полипропиленовых труб с алюминиевой прослойкой типа PP-R Stabi;

• двух вариантов теплоизоляции стояков (выполненной в соответствии с нормой):

- система без теплоизоляции подающих и циркуляционных стояков;

- система с теплоизоляцией всех трубопроводов;

• четырех вариантов решения балансировки системы:

- система без элементов гидравлической балансировки;

- система с подобранными шайбами в соответствии с нормами PN;

- система с циркуляционными термостатическими клапанами MTCV компании «Данфосс» с постоянными настройками (60, 55, 50 °С) на стояках;

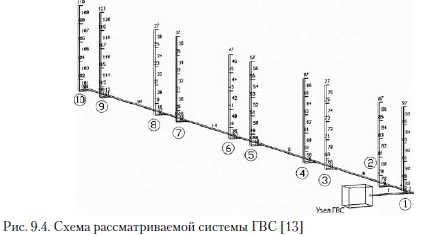

- система с циркуляционными термостатическими клапанами MTCV компании «Данфосс» с подобранными (рассчитанными) настройками. Схема рассматриваемой системы в расчетной программе представлена на рис. 9.4.

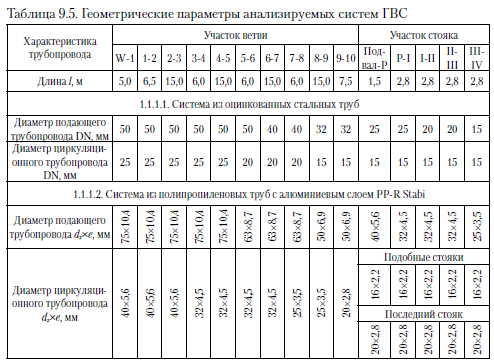

Данные о трубопроводах анализируемых систем ГВС представлены в табл. 9.5.


Шафлик В./Современные системы горячего водоснабжения. - К.: ДП ИПЦ «Taici справи», 2010.
